内六角圆柱头塑料紧固螺钉结构设计

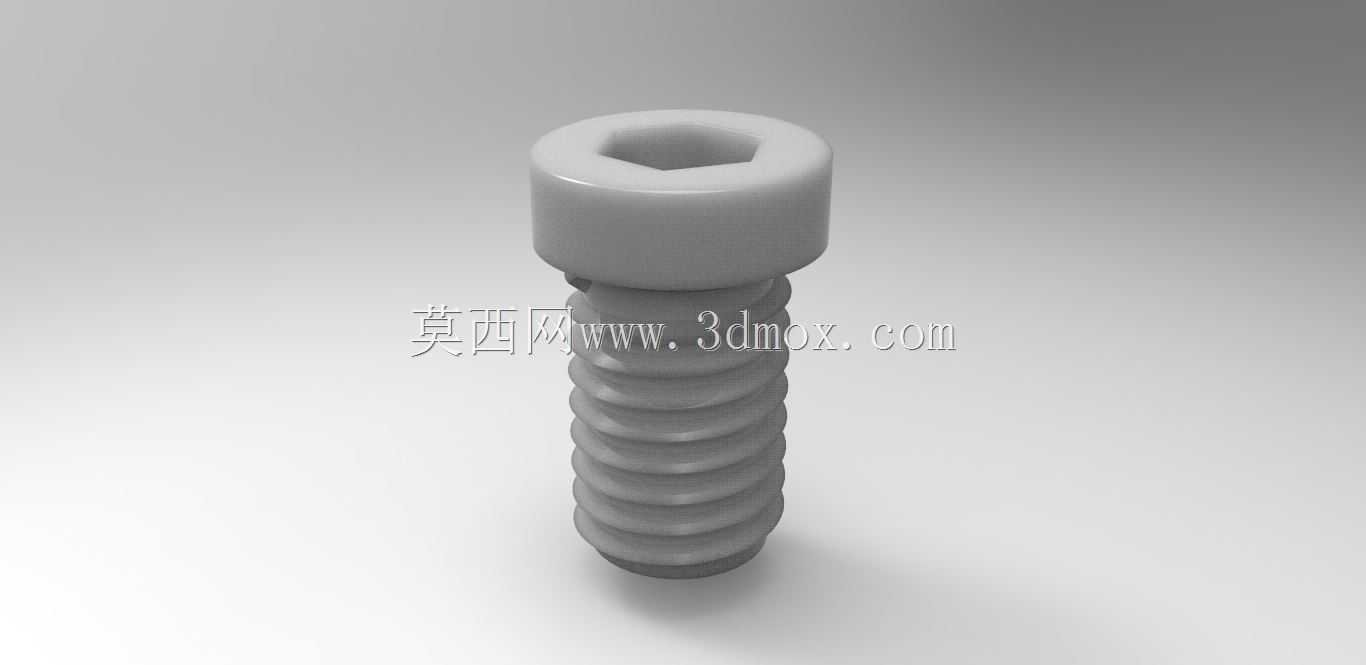

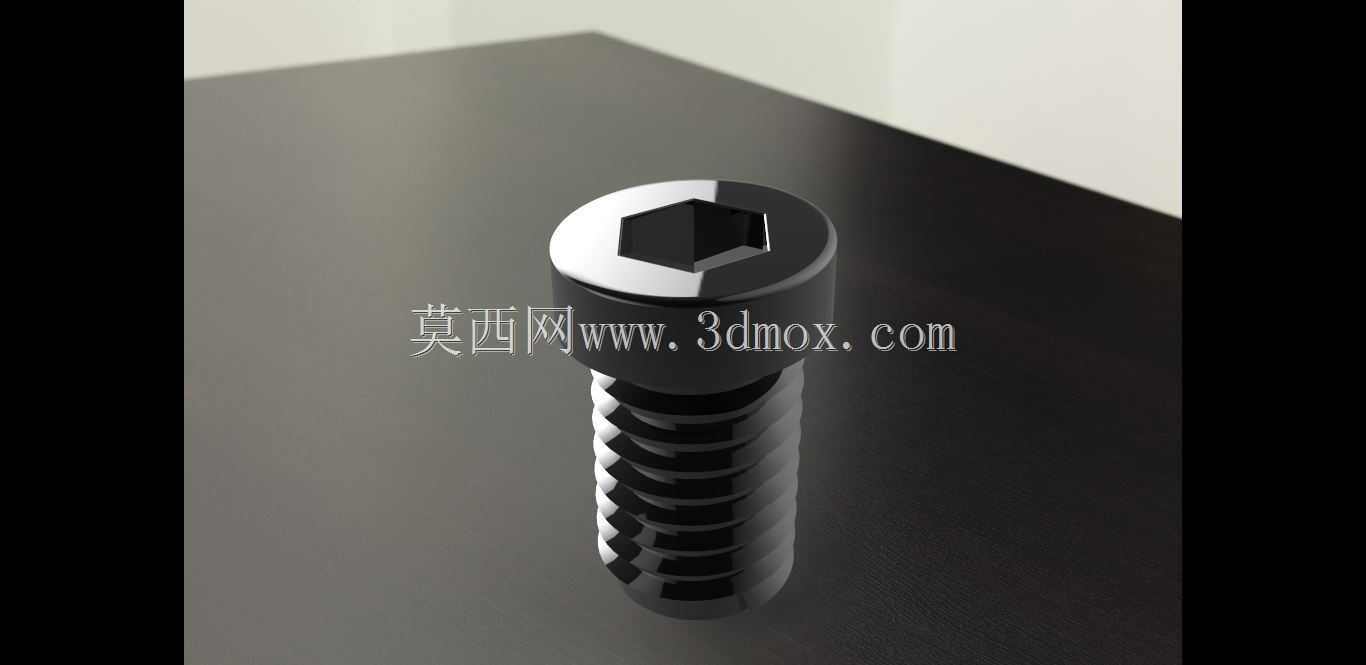

日常做非标设备结构设计时，这类内六角圆柱头塑料螺钉的选用场景其实非常细分，不像金属螺钉覆盖那么广，但在有绝缘要求、防磁需求、或者需要避免金属刮擦工件表面的工位上，它是不可替代的连接件。做这个模型的时候，最先要敲定的是头部的内六角驱动结构，内六角的对边尺寸、深度都要匹配标准内六角扳手的插入公差，不能出现扳手卡不进去或者插入深度太浅拧滑牙的问题，圆柱头的外径要比螺纹大径留出足够的承压面，保证拧紧的时候头部端面能完全贴合被连接件的沉孔或者安装面，不会因为承压面积太小压坏塑料件或者脆性被连接件。螺纹部分的设计要考虑塑料材质的成型特性，牙型的圆角不能做太尖锐，避免注塑成型的时候出现应力集中，导致螺丝装配拧入的时候出现牙型崩裂的问题，螺距的选择匹配常规公制粗牙的尺寸，这样现场装配的时候如果出现备件临时替换，也能和对应规格的金属内六角螺钉的安装螺纹孔适配，不用重新攻丝调整。安装边界上，要注意这类塑料螺钉的头部高度，设计沉孔的时候深度要留够，不能让头部突出安装面影响后续其他零件的装配，螺纹的有效长度要根据被连接件的总厚度来选，拧入螺纹孔之后露出的牙数控制在2到3牙就足够，太长会干涉内部结构，太短则咬合力不足容易松脱。实际应用里，这类螺丝常常用在电子设备的外壳固定、医疗设备的非金属结构连接、还有食品加工设备上需要避免金属锈蚀污染的位置，它本身不导电、不会和常见的弱酸弱碱清洗液发生反应，重量也比同规格金属螺丝轻很多，在对整机重量有严格控制的便携设备上也有大量应用。设计建模的时候，要把头部和螺杆衔接的过渡圆角做出来，这个位置是应力集中的高发区，没有圆角过渡的话，拧紧的时候稍微用力过大就会从头部和螺杆的衔接位置断裂，过渡圆角的半径不能太大，不然会导致头部端面的承压环宽度不够，拧紧的时候压强过大压伤安装面。另外内六角孔的底部要做退刀结构，方便成型的时候脱模，也能让扳手完全插到底，避免驱动的时候只接触六角孔的上半部分，把孔口拧圆。螺纹的首尾两端都要做收尾的倒角，起始端的倒角方便对准螺纹孔快速拧入，不会出现错牙刮坏内螺纹的情况，末端的倒角则是避免螺纹尾部的锐边划伤人或者刮坏其他零件的表面。
