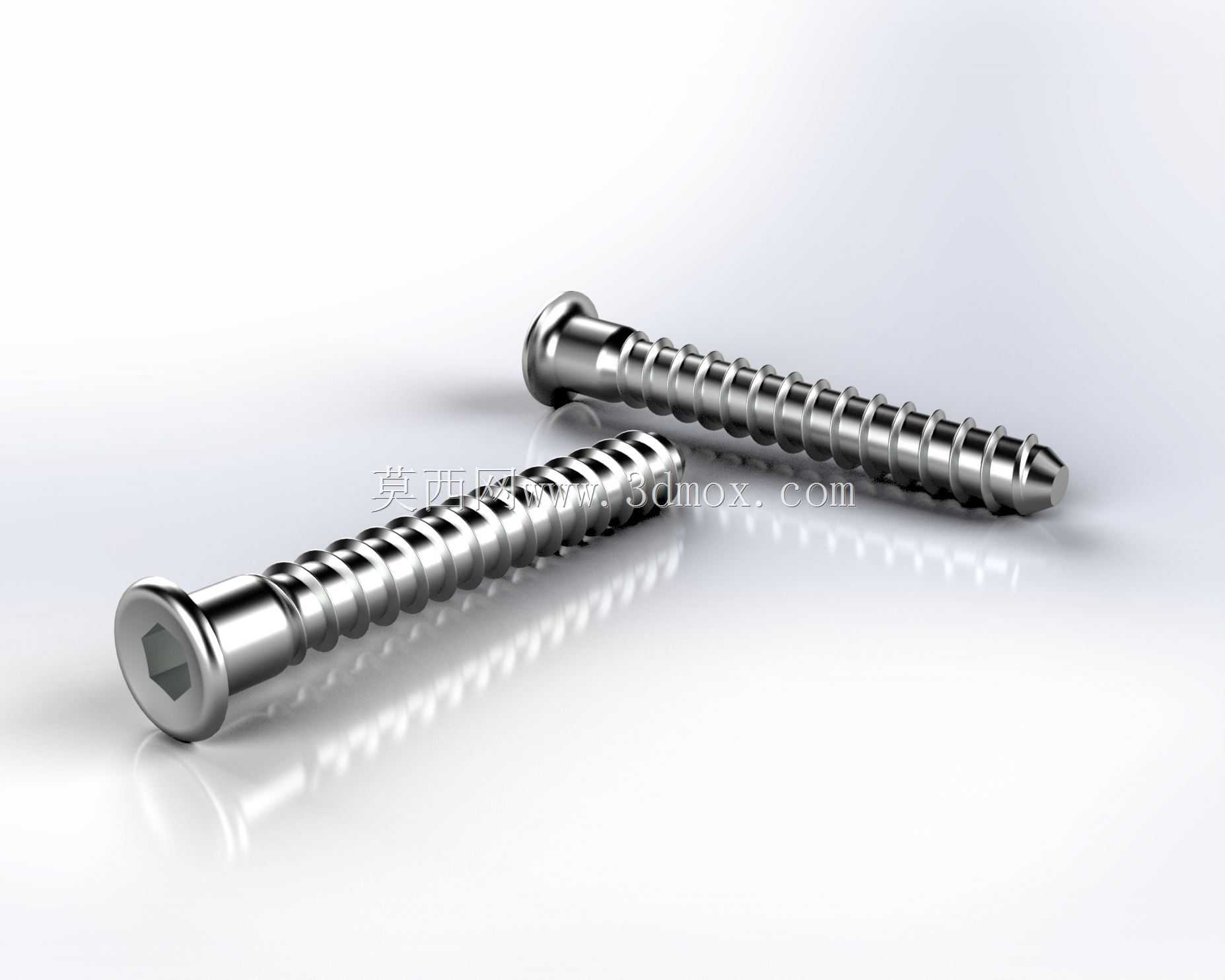

内六角沉头家具自攻紧固螺钉

　　日常做家具结构设计时，这类沉头内六角自攻螺钉是板式家具装配环节最常用的紧固件之一，很多人做建模时容易忽略这类小零件的细节，实际装配时往往就是这类小零件的尺寸偏差，导致整套家具的装配精度出问题。先从安装场景来说，这类螺钉主要用在密度板、颗粒板这类人造板材的构件连接上，比如宜家常见的平板包装家具，柜体板、层板、背板的拼接固定，大多靠这类螺钉完成锁紧，不需要预先攻丝，直接通过螺钉自身的螺纹切削板材内壁形成啮合螺纹，装配效率比传统机螺钉加螺母的方案高很多，也适配平板家具扁平化包装的运输需求，不需要额外预留螺母的安装空间。设计上首先要考虑沉头的角度，常规家具用的沉头螺钉头部锥角是90度，对应的安装沉孔锥角要完全匹配，

　　才能保证螺钉拧入后头部完全埋入板材表面，不会出现凸起刮蹭使用者、或者影响门板、层板贴合平整度的问题。内六角的驱动槽设计比十字槽更适合家具装配，电批批头的咬合更紧密，大扭矩拧入时不容易出现滑牙，尤其是高密度板材锁紧时，需要的拧入扭矩更大，十字槽很容易因为批头打滑拧花槽口，内六角结构能承受更大的锁紧力，也方便后期拆装维护，反复拆装5次以内都不会出现槽口失效的问题。螺纹部分采用的是宽牙距的自攻螺纹，牙型角更尖锐，拧入板材时能快速切削出啮合的螺纹轨迹，不会像机螺钉那样挤裂板材，螺杆部分的光杆段长度要匹配被连接件的总厚度，保证螺纹段完全进入下层锁紧板材后，光杆段能在被连接件的通孔内自由滑动，避免两个连接件之间出现间隙，

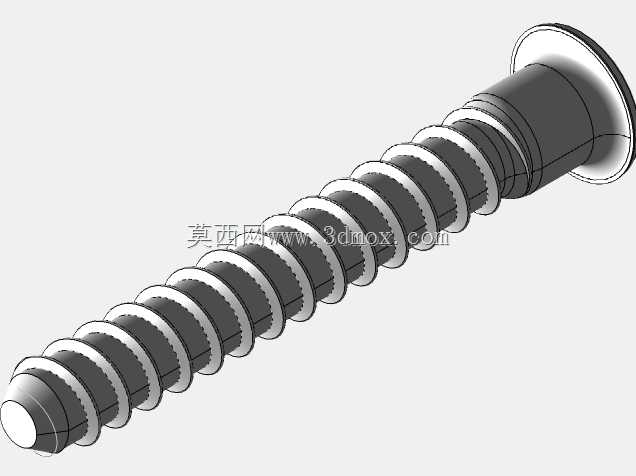

　　锁紧后能让板材拼接面完全贴合。建模时要注意头部的厚度尺寸，沉头完全埋入板材后，头部端面要和板材表面齐平，不能有凹陷或者凸起，对应的沉孔深度要根据头部厚度精确预留，考虑到板材表面的贴皮厚度，一般沉孔深度要比头部厚度多留0.1到0.2mm的余量，避免贴皮被螺钉头顶起鼓包。螺杆末端的导向锥段长度要控制在2到3个牙距的长度，方便装配时快速对准安装孔，不会因为末端歪斜拧入时涨裂板材的孔壁。实际选型时还要注意，不同厚度的板材要匹配不同长度的螺钉，比如16mm厚的颗粒板拼接，螺钉拧入下层板材的深度要保证在12mm以上，才能有足够的握钉力，避免使用过程中因为承重出现螺钉松脱、板材错位的问题。做三维建模的时候，不能只做外形的示意，要把螺纹的牙距、

　　牙高、头部内六角的对边尺寸、沉头锥角这些关键装配尺寸做准确，不然导出工程图或者做装配干涉检查的时候，很容易出现沉孔和螺钉头不匹配、螺纹段长度不够导致锁紧失效的问题，很多新手做家具结构建模时，随便调用标准件库的螺钉，不核对实际家具用的自攻螺钉参数，最后打样装配时才发现螺钉头凸出来、或者拧入深度不够握钉力不足，反而要反复修改板材的孔位参数，耽误项目进度。
