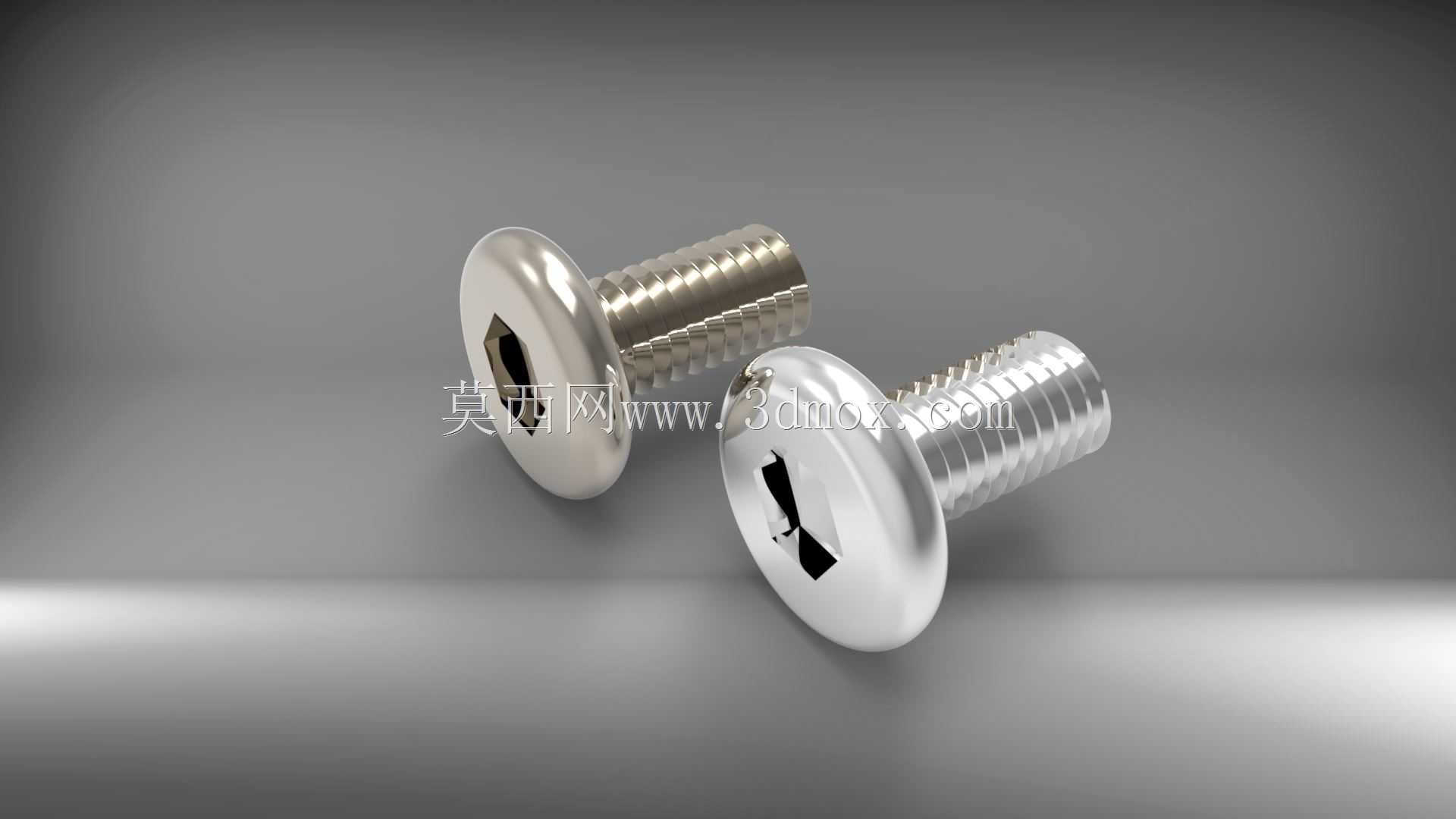

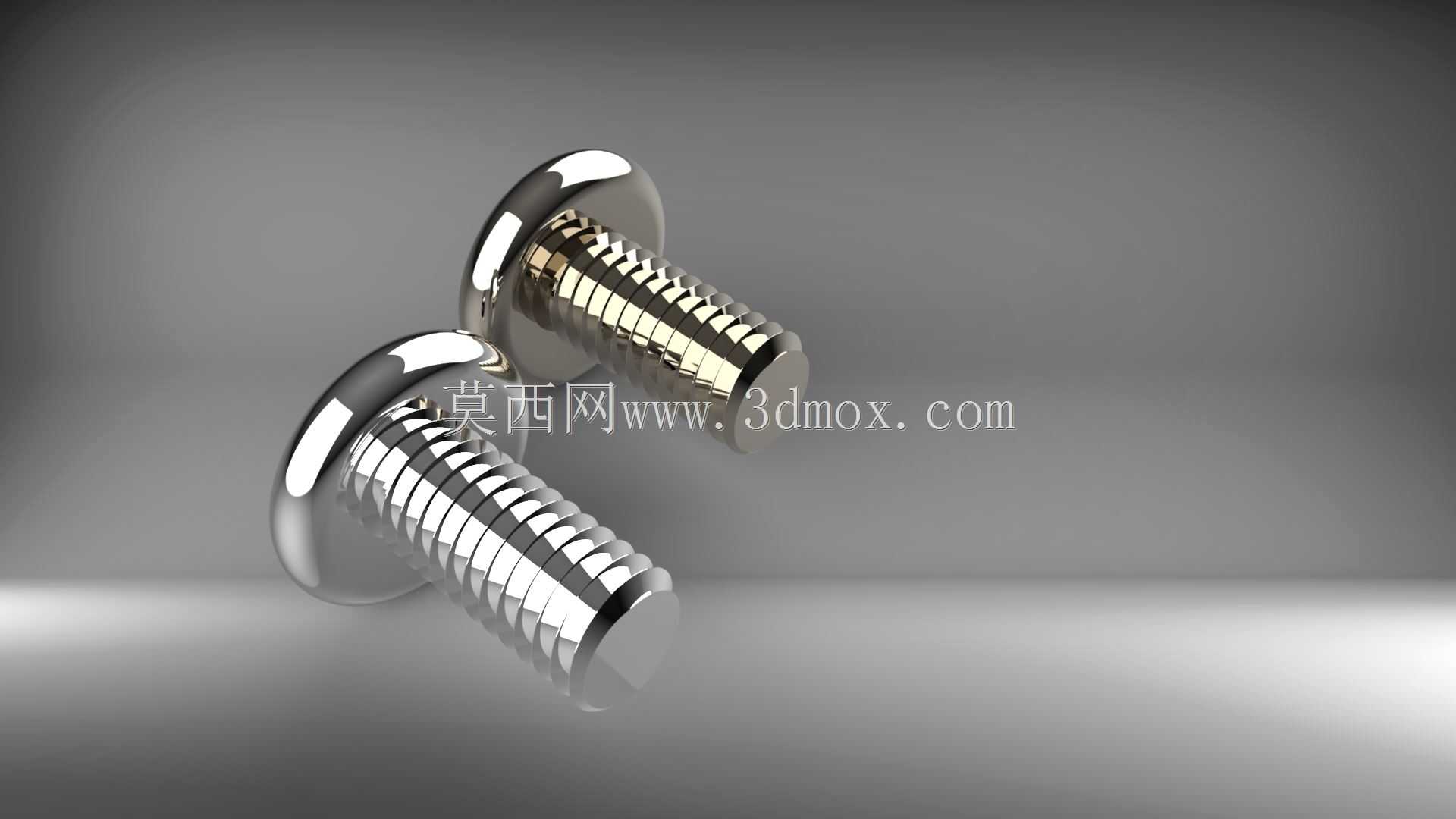

盘头内六角M4规格紧固螺钉三维数模

　　日常做结构设计时，这类小规格盘头内六角螺钉的选型和建模是绕不开的细节，别小看这颗长度仅12mm的M4螺钉，在消费电子外壳、小型仪器面板、3D打印机框架、低压电器装配这些场景里，它的使用占比能占到紧固件总用量的近三成。先从实际安装边界说，盘头的大直径设计是它和沉头螺钉最核心的区别，安装时不需要在被连接件上锪沉孔，直接在光板上打直径4.2mm的过孔就能装配，对于厚度不足2mm的薄钣金、注塑壳体来说，不会因为锪孔导致工件局部强度被削弱，这也是它在薄板类装配场景里被优先选用的核心原因。盘头的下表面是平整的承压面，拧紧时和被连接件表面的接触面积比圆柱头螺钉大30%左右，锁紧时的压强分布更均匀，不会在铝合金、

　　ABS塑料这类偏软的工件表面压出凹痕，能长期保持锁紧力不衰减。头部的内六角驱动槽是经过受力优化的，和十字槽螺钉相比，内六角的受力面是六个垂直的侧壁，拧紧时螺丝刀和槽口的接触是面接触，不会出现十字槽常见的滑牙、槽口拧花的问题，尤其是在自动化装配线上，电批批头和内六角槽的对中容错率更高，能有效降低装配时的不良率，哪怕是需要反复拆装的维护场景，多次松紧之后槽口也不会出现明显变形。螺纹部分是标准的M4粗牙，螺距0.7mm，这个规格的螺纹在铝合金件上的啮合长度只要达到3mm以上，就能提供足够的锁紧力，不会出现滑牙问题，12mm的总长度，在装配时扣除盘头自身2mm左右的厚度，剩下的有效啮合长度是10mm，哪怕是叠装总厚度6mm的两层薄板，

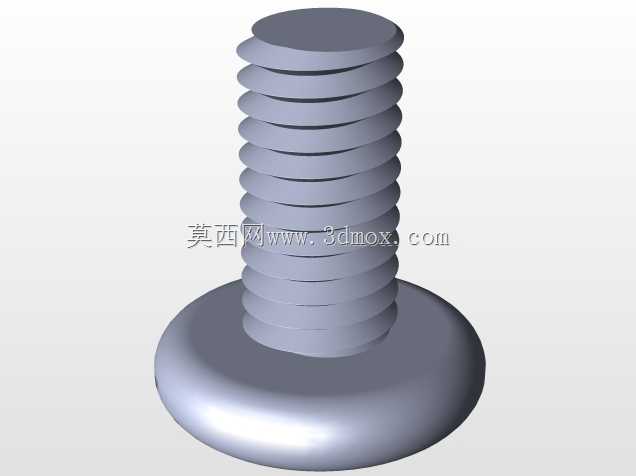

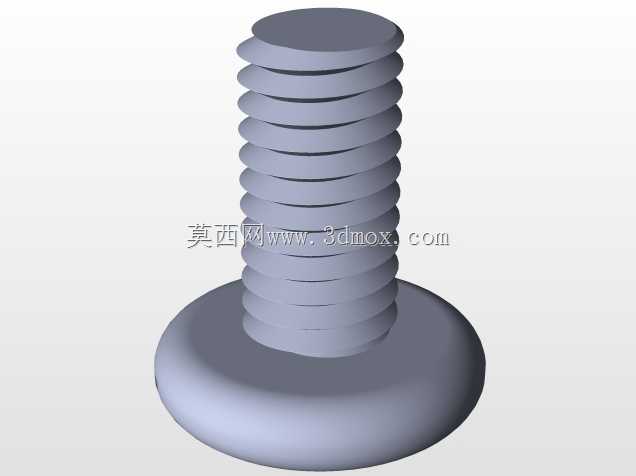

　　剩下的4mm螺纹啮合长度也完全能满足常规的紧固强度要求，不会因为啮合长度不足导致连接失效。建模的时候要注意几个容易出错的细节，首先是盘头的头部边缘有很小的圆角过渡，不是尖锐的直角，这个圆角一方面是冷镦成型时的工艺要求，避免头部冲压时出现应力开裂，另一方面安装后不会划手，也不会刮伤装配时接触的线缆、密封件等周边零件；其次是内六角槽的深度要符合标准，不能太深导致头部壁厚不足，拧紧时头部开裂，也不能太浅导致批头插入深度不够，容易滑牙；螺纹的起始端有45度的导向倒角，装配时能顺利旋入螺纹孔，不会出现螺纹错牙、刮伤内螺纹的问题，螺杆末端的倒角也做了优化，哪怕是盲孔装配，也不会因为螺杆末端顶到孔底导致无法锁紧。在实际选型时，

　　这类螺钉常搭配平垫或者防松垫圈使用，在有振动的工况下，比如小型风机、运动模组的装配，加一个尼龙防松垫圈就能有效防止螺钉松脱，不需要额外涂螺纹胶，后期维护拆卸也更方便。它的盘头外露在工件表面，外观比沉头螺钉更圆润，在对外观有一定要求的消费类产品装配中，不需要额外做装饰盖就能满足外观要求，头部的内六角槽也可以用标准的内六角扳手操作，不需要特殊工具，现场维护的通用性很强。做三维建模时，螺纹部分如果是用于装配干涉检查，可以用简化的装饰螺纹线来降低模型复杂度，提升大装配体的运行流畅度，如果是用于加工仿真或者渲染，再做出详细的牙型结构即可，盘头的曲面要保证光滑，渲染时金属质感的表现更真实，能直接用于产品装配说明书、爆炸图的制作。这类小规格螺钉的建模看似简单，实则要兼顾工艺性、装配性、强度要求，每一个尺寸细节都对应着实际生产和使用中的需求，忽略任何一个小细节，都可能在实际装配时出现问题，比如头部直径做小了，承压面积不足会压坏工件，槽口尺寸做偏了，自动装配时批头无法顺利插入，这些都是实际工程中踩过的坑，建模时必须严格对照标准参数，同时结合实际使用场景调整细节，才能做出真正能用的三维数模，而不是一个看起来像的外观模型。
