食品级十格硅胶冰块成型托盘结构设计

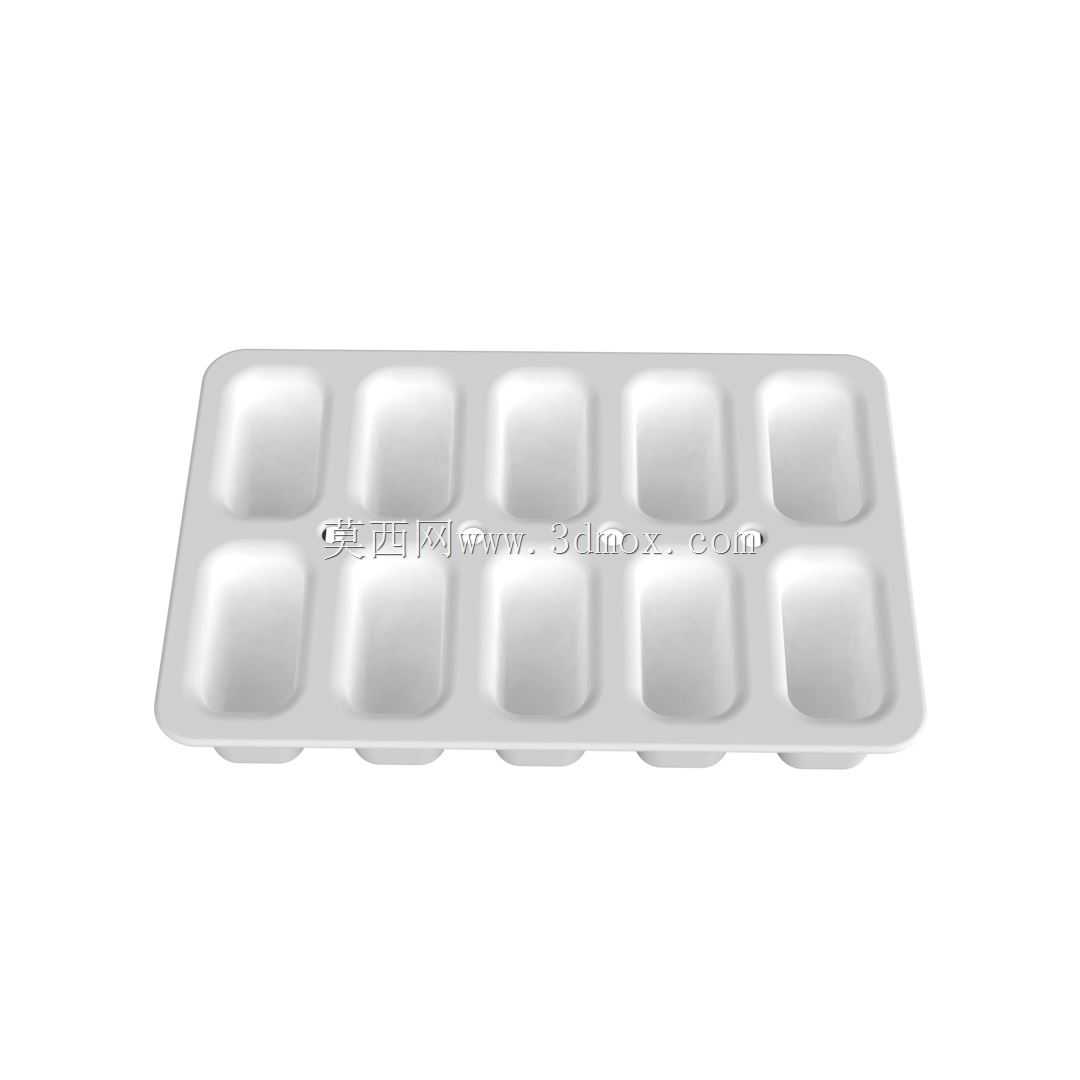

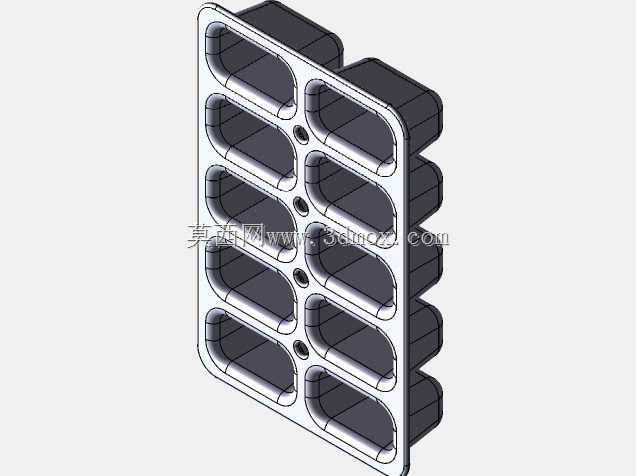

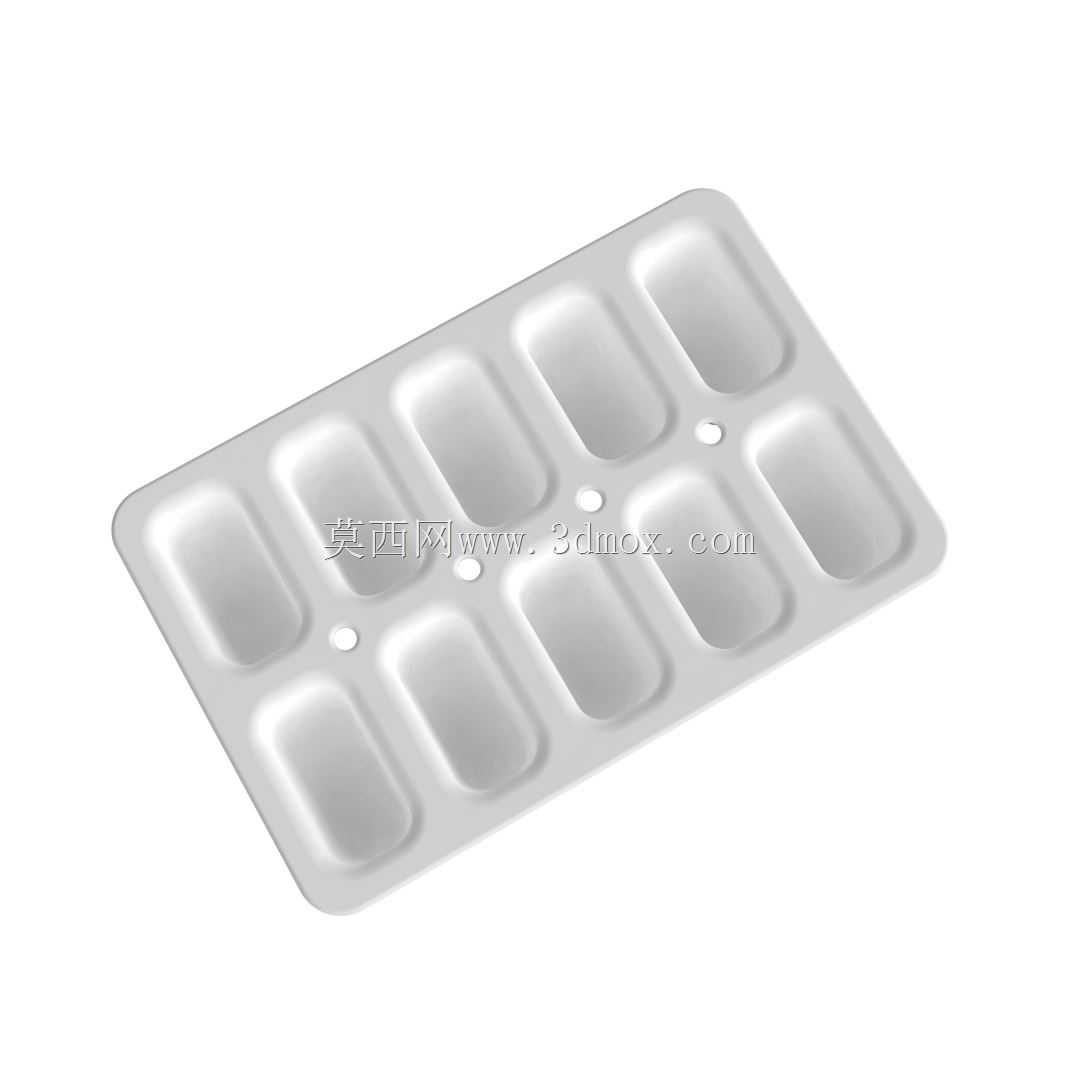

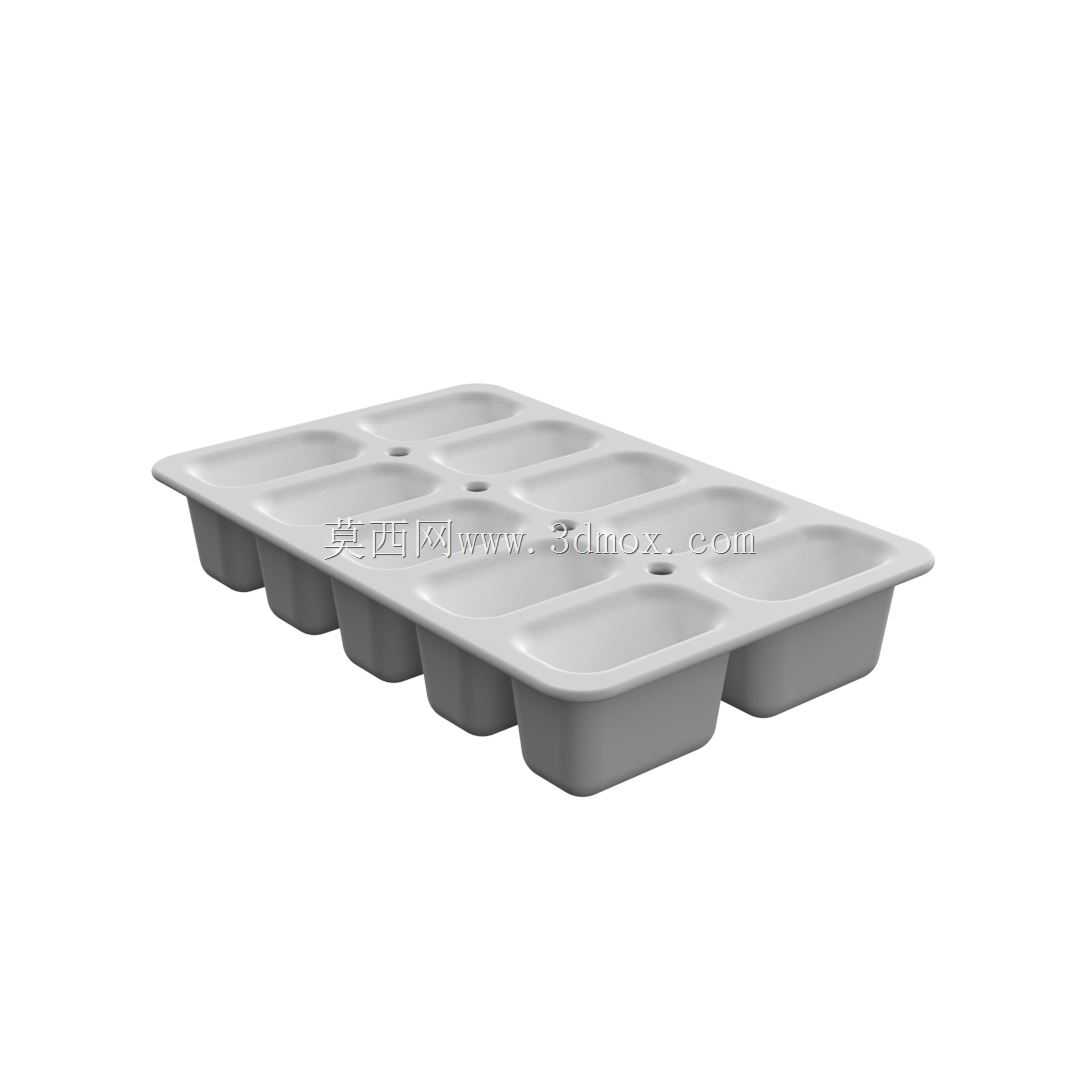

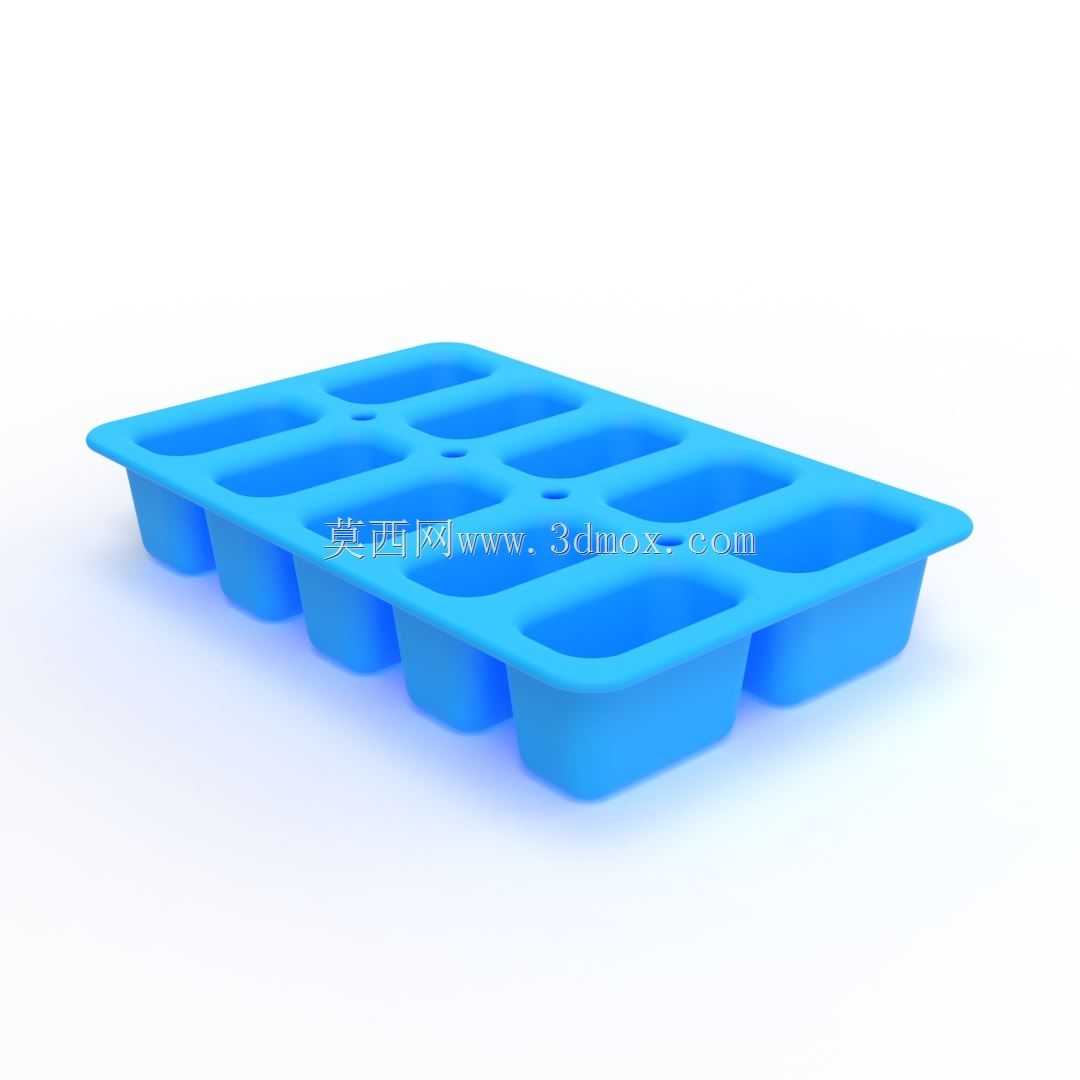

这款十格冰块托盘主要面向家用冷藏、饮品店商用制冰场景设计，日常使用中可直接放置于冰箱冷冻层格架，单次可成型十块独立方块冰块，适配常规水杯、调酒杯的加冰需求，避免单块冰体过大无法放入杯口的问题。设计初期优先考虑冷冻环境下的形变耐受能力，整体采用食品接触级塑料材质，托盘边缘设置加宽翻边结构，既方便取放时手指施力，也能在堆叠放置时与上层托盘形成稳定支撑，不会出现滑脱压坏下层冰格的情况。每个冰格腔体采用上宽下窄的微锥度设计，锥度控制在1.5度左右，既保证冰块冻结后可轻松倒扣脱出，不会出现卡滞断裂的问题，也不会因锥度过大导致冰格有效容积缩水，单块冰块成型尺寸控制在28mm见方，刚好满足单杯饮品3-4块的常规加冰量。托盘整体外形尺寸适配主流家用冰箱冷冻抽屉的内部净空，长宽控制在185mm×125mm范围内，高度32mm，可在冷冻层内多层堆叠摆放，充分利用竖向储物空间，不会与抽屉上方的制冷管路产生干涉。相邻冰格之间设置2mm厚度的连接筋，筋位底部做R1.2的圆角过渡，既提升托盘整体的抗形变能力，避免低温下塑料脆化出现开裂，也能减少清洁时的卫生死角，冲洗时水流可快速带走残留水渍。托盘顶面的四个边角位置设置微小的定位凸点，堆叠时凸点可嵌入上层托盘底部对应的凹槽内，即使冷冻层抽屉抽拉产生晃动，多层托盘也不会出现错位滑移。冰格腔体的底部做0.8mm的加厚处理，抵消冰块冻结膨胀产生的局部应力，延长托盘的循环使用寿命，同时底部边缘做圆角处理，不会在冷冻层搁板上留下刮痕。设计过程中还考虑了注水后的防溢问题，每个冰格腔体的顶面距离托盘翻边顶面预留3mm的安全高度，注水量控制在腔体容积90%时，即使水冻结后体积膨胀9%左右，也不会溢出到相邻冰格或者冷冻层内，避免冰块粘连成整体难以取用。
