框架式工业操作工作台结构设计

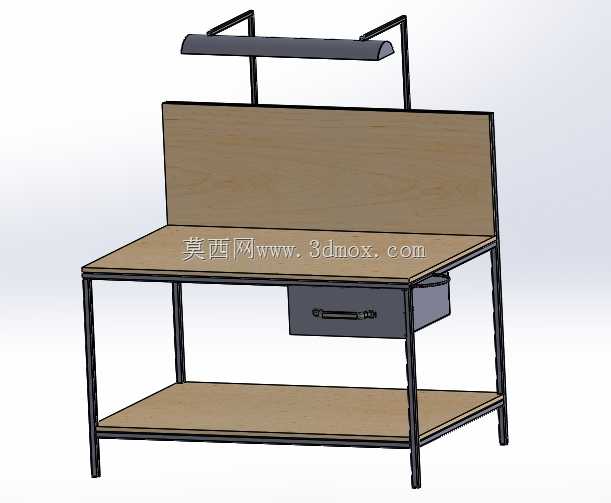

这款框架式操作工作台的设计，首先围绕生产车间一线操作工位的实际使用需求展开，在结构选型阶段优先采用方管型材作为主体承载框架，区别于传统厚重的铸铁工作台，型材拼接的结构在保证整体刚性的前提下，大幅降低了台体自身重量，便于产线布局调整时的移位与重新安装。从实际应用场景来看，这类工作台可覆盖电子装配、小型零部件检维修、工装夹具临时放置、生产作业面拓展等多个生产环节，台体上部延伸出的横杆结构，可用于挂载作业指导书支架、照明灯具、气动工具平衡器等工位常用辅件，无需额外在台面上钻孔安装固定座，避免破坏台面的整体平整度。

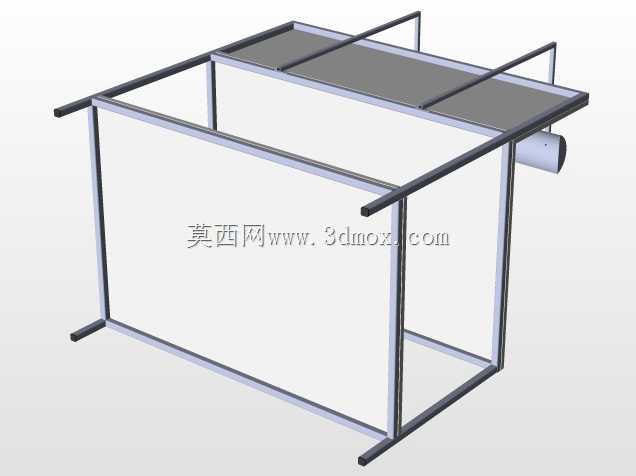

设计过程中，框架的连接节点全部采用标准角码配合紧固件锁紧，未采用满焊连接的方式，一方面是为了降低加工过程中的焊接变形量，减少后期框架校形的工序成本，另一方面也方便后期根据使用需求对台体高度、横杆位置进行灵活调整，适配不同身高操作人员的作业高度需求，减少长期作业的疲劳感。台体侧面预留的圆柱形安装位，可根据使用场景选配安装集尘接口、电源插座盒或者气动管路快插面板，让工位所需的动力接口直接集成在台体上，避免地面走线走管带来的绊倒风险，也能让工位现场更加整洁有序。

从安装边界来看，这款工作台的底部支脚采用外伸式设计，支脚端点超出主体框架的垂直投影范围，有效提升了台体的抗倾覆能力，即使操作人员在台体边缘位置放置较重工件，也不会出现台体侧翻的风险，支脚底部预留了可调脚杯的安装螺纹孔，可根据车间地面的实际平整度调整每个支脚的高度，保证台面始终处于水平状态，避免台面上放置的精密量具、小型工件出现滑动偏移。台面部分采用嵌入式安装设计，框架四周的型材高出台面安装基准面2mm左右，形成一圈挡边结构，可防止台面上放置的小型螺丝、垫片等零件从台面边缘掉落，减少生产过程中的零件损耗。

在结构强度校核阶段，针对框架的受力薄弱点，也就是上部横杆与主立柱的连接位置做了局部加强，增加了三角加强筋结构，保证横杆挂载10kg以内的辅件时不会出现下垂变形，主框架的竖向方管选型经过承重计算，单平米台面可承载不超过200kg的均布载荷，完全满足常规轻型装配、检修作业的承重需求，不会出现框架弯曲变形的问题。整体结构没有多余的装饰性设计，所有结构件都服务于实际使用功能，加工所需的型材、紧固件全部为市场通用标准件，加工企业无需开模即可快速下料组装，生产制造成本可控，也方便后期使用过程中损坏件的快速替换，降低设备的维护成本。
