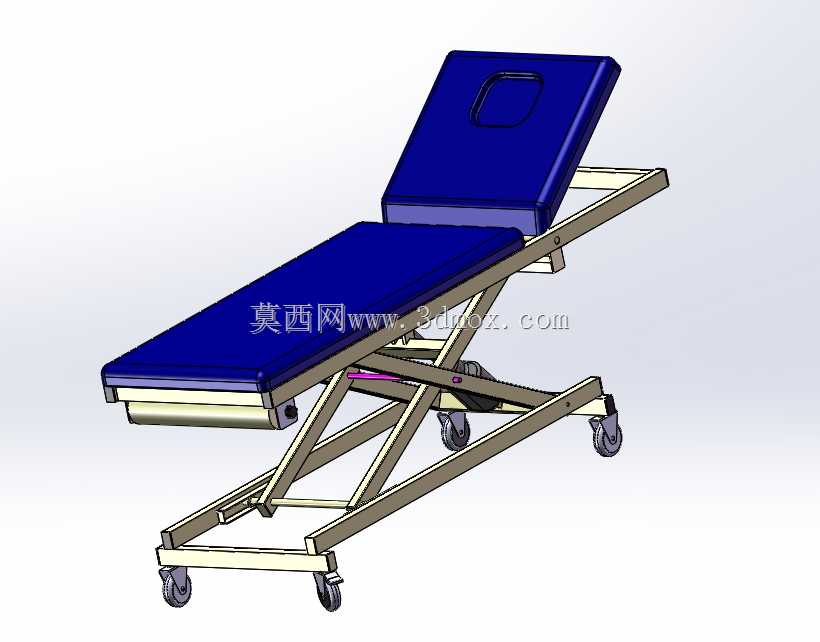

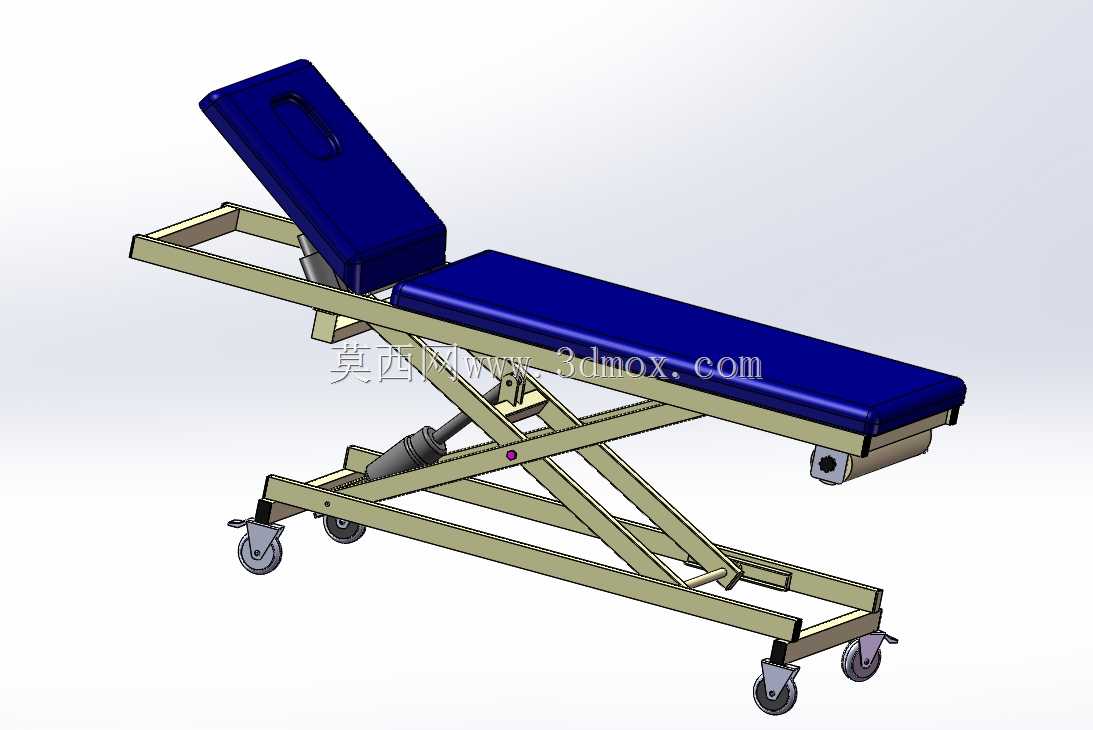

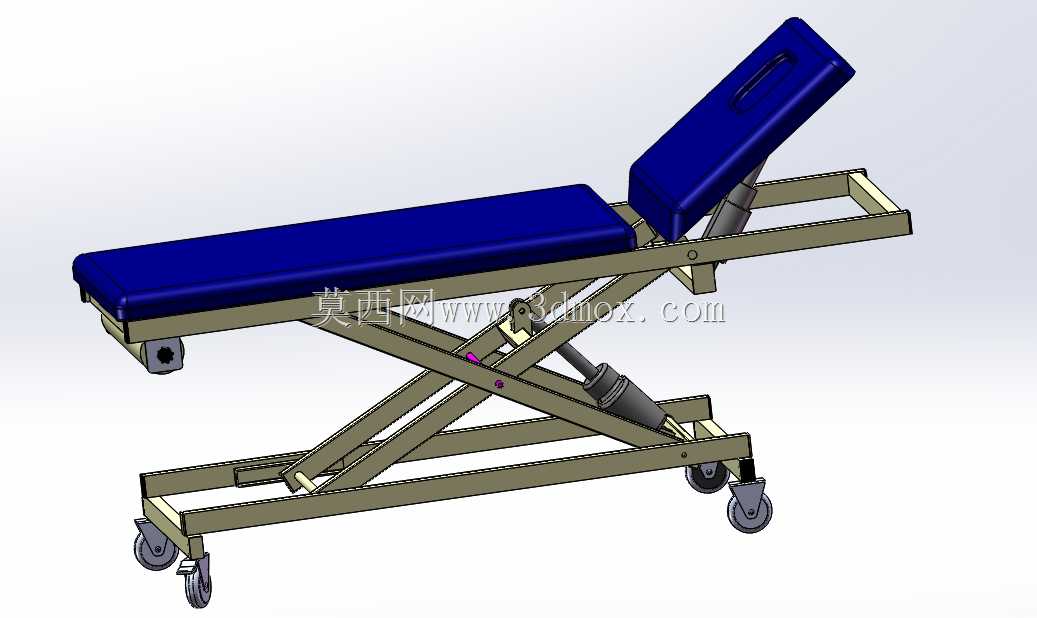

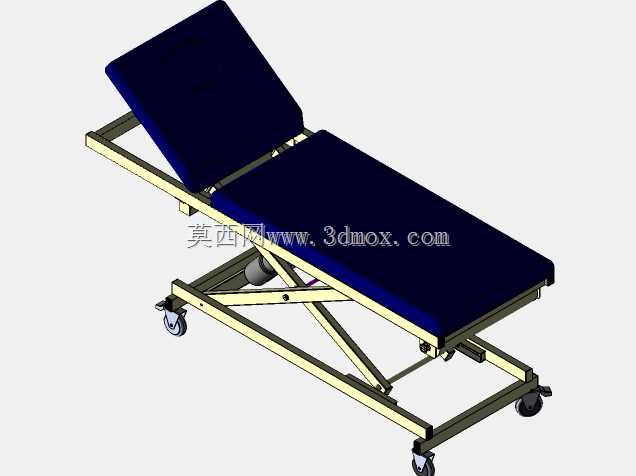

可移动剪叉式液压升降检查床结构设计

这款可移动剪叉式液压升降检查床，主要面向门诊诊疗、康复理疗、小型医美操作等需要灵活调整作业高度的场景设计，区别于固定高度的普通诊疗床，它能适配不同身高操作人员的作业习惯，减少长期俯身操作带来的职业劳损，同时带脚轮的移动结构可以在诊室内灵活转移位置，不需要额外配置转运设备就能完成患者的短距离移位。从结构设计逻辑来看，整体采用剪叉臂作为升降承载核心，剪叉臂的铰接点做了衬套耐磨设计，避免长期升降铰接位出现旷量导致床面晃动，驱动单元选用单缸液压推杆，相比电动丝杆驱动，液压结构的承载冗余量更大，升降过程更平缓，不会出现丝杆传动常见的顿挫感，同时液压回路自带自锁特性，升到指定高度后不需要额外的机械锁止结构就能保持位置稳定，不会出现缓慢沉降的问题。床体分为固定座面和可调靠背两个部分，靠背的角度调整采用气弹簧辅助支撑，操作人员不需要施加太大的力就能完成靠背角度的无级调节，调节范围覆盖0到70度左右，能满足半卧、平躺等不同体位的检查需求，床面软垫做了圆角包边处理，避免磕碰损伤，金属框架采用矩形钢管焊接成型，整体刚性足够，常规成年人躺卧不会出现框架形变。底部配置四个带刹车的万向脚轮，日常移动时脚轮可以自由转向，到位后踩下刹车就能将床体完全固定，不会在检查过程中出现滑移。设计过程中对安装边界做了充分考量，最低位时整体床面高度控制在450mm左右，方便行动不便的患者上下床，最高升降行程可以达到400mm，最高位床面高度适配站立操作的舒适区间，整体床体长度控制在1800mm，宽度600mm，常规诊室的狭小空间也能放置，不会占用过多通行面积。剪叉臂的铰接位置做了对称度公差约束，保证升降过程中床面始终保持水平，不会出现一侧偏斜的问题，液压推杆的安装位置经过受力校核，在最大承载状态下推杆的受力在额定载荷的60%以内，预留足够的安全冗余，框架的焊接位置都做了应力释放处理，避免焊接变形导致整体装配出现偏差，床架表面做喷塑处理，耐日常消毒试剂的腐蚀，适合医疗场景的高频清洁需求。
