工业轻型皮带输送设备结构设计

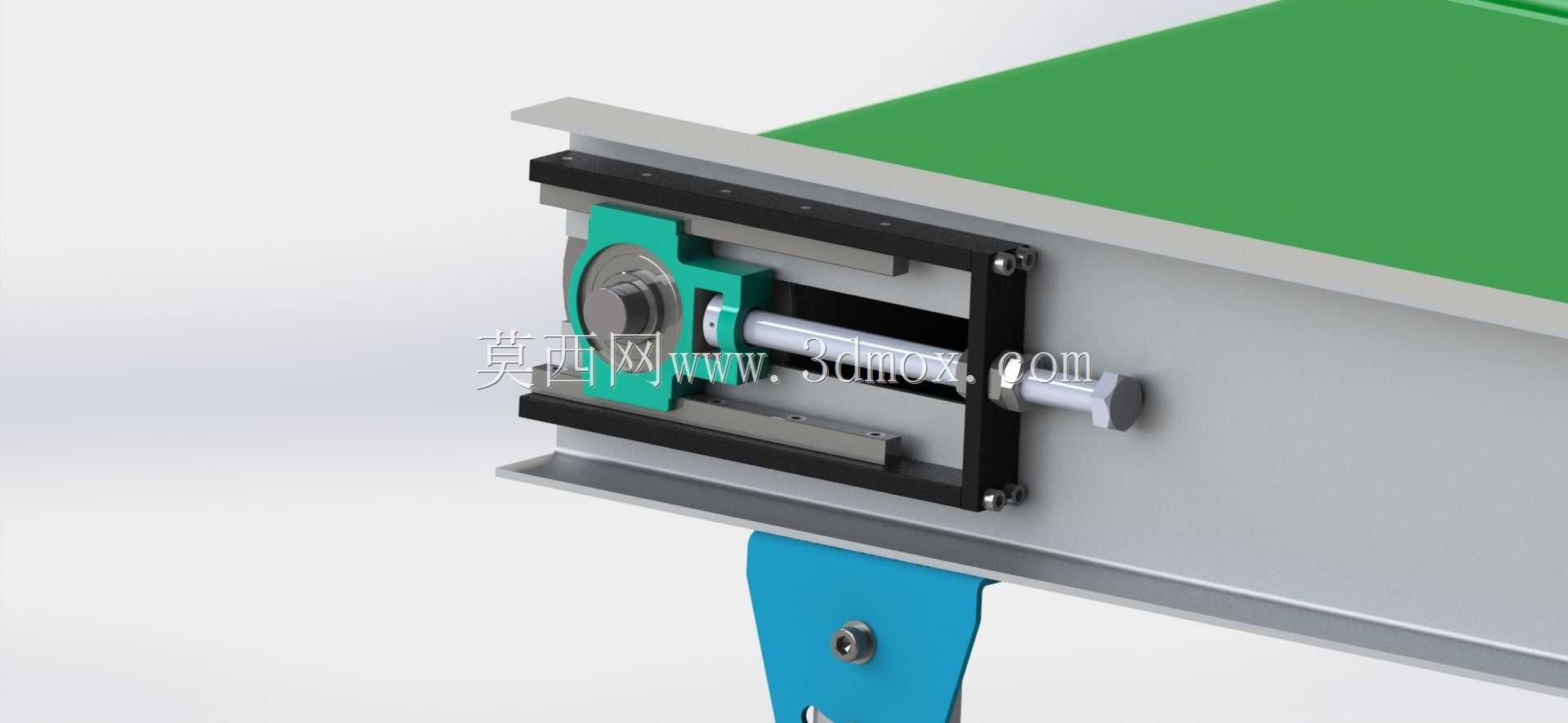

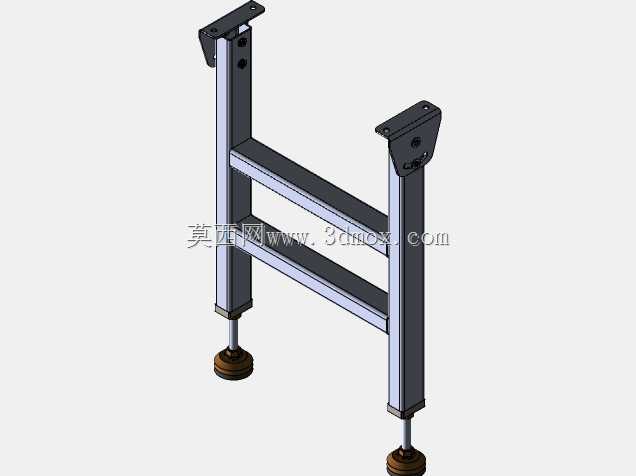

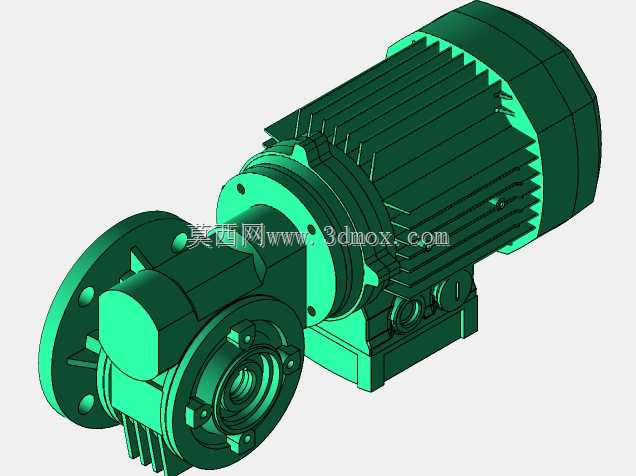

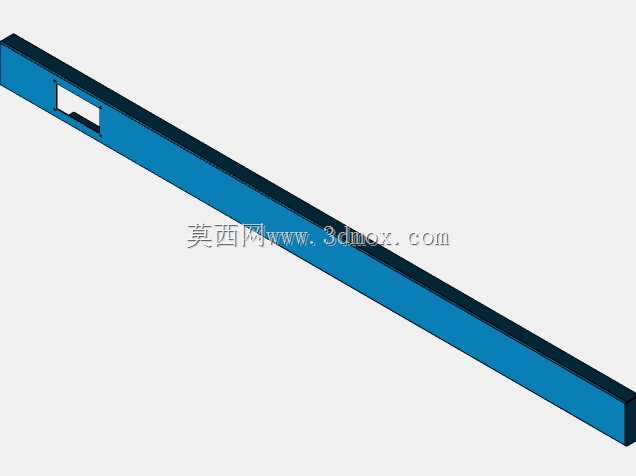

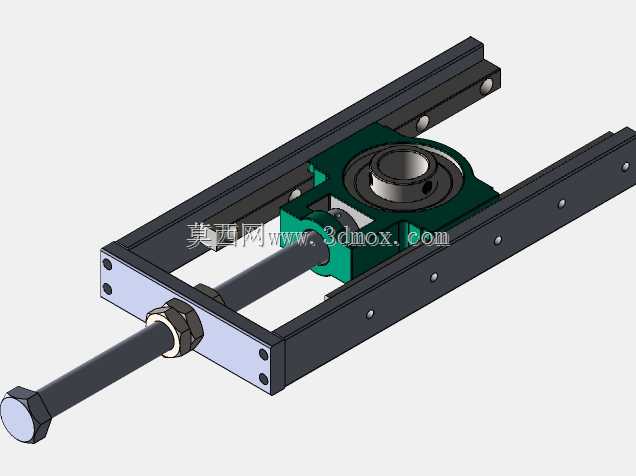

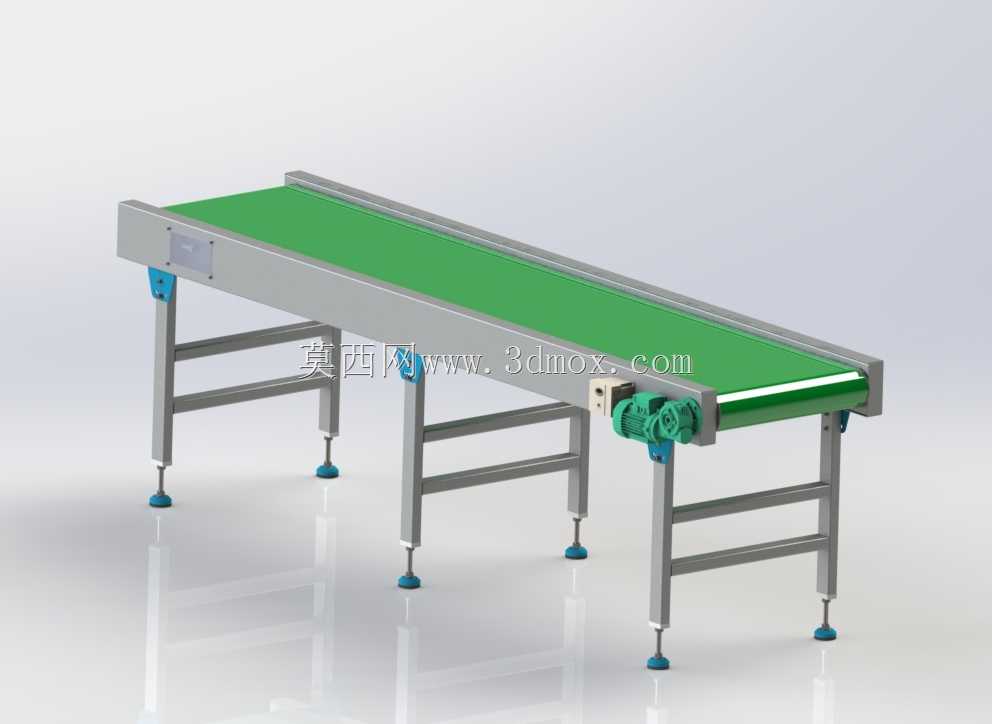

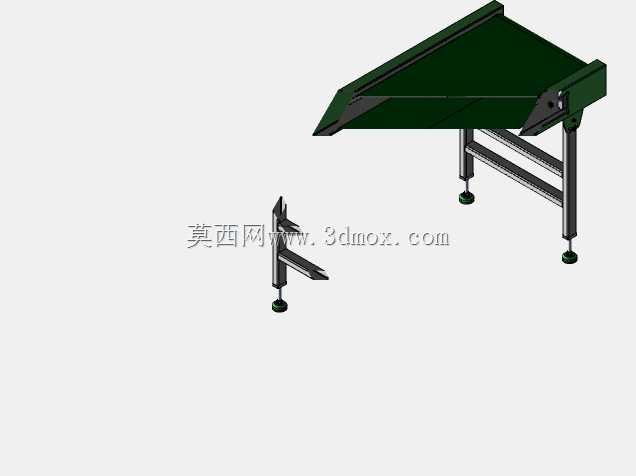

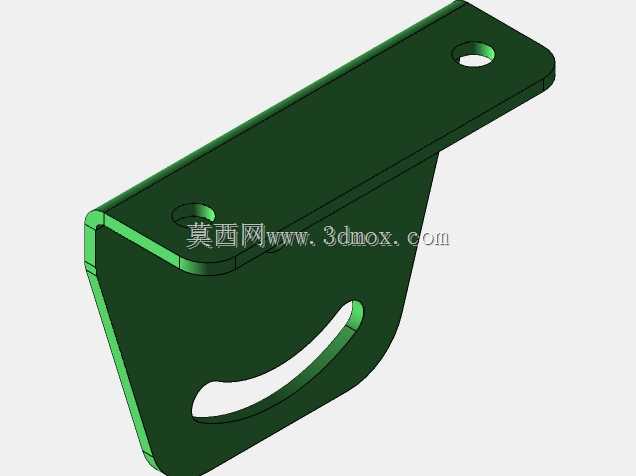

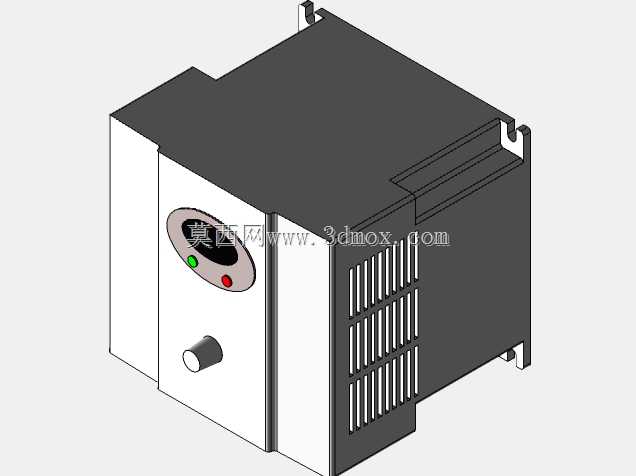

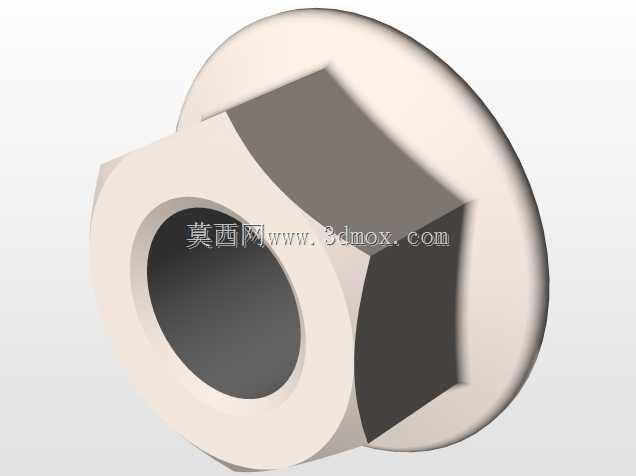

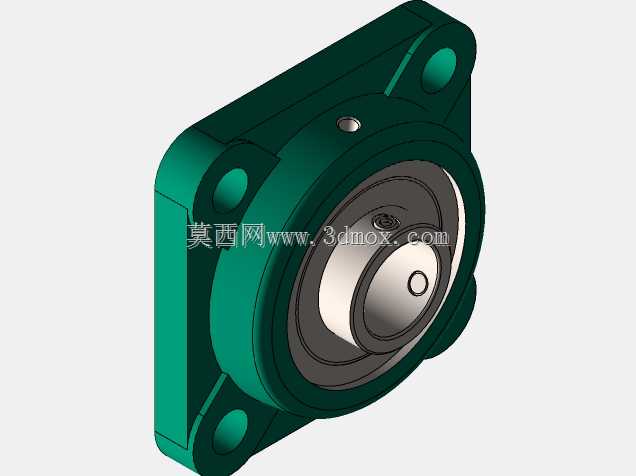

这款轻型皮带输送设备，是离散制造产线中最常用的物料转接单元，常见于电子组装、食品包装、五金件分拣、注塑件出料等场景，承担不同工位间的工件水平转运任务，替代人工搬运降低重复劳动强度，同时匹配产线节拍实现工序间的物料流转衔接。从结构设计逻辑来看，整体采用分体式模块化搭建思路，主体框架选用标准工业铝型材拼装，无需复杂焊接加工，既可以根据现场布局灵活调整段长，也能在后期产线改造时快速拆装重组，适配不同车间的空间排布需求。支撑腿部分搭配可调节脚杯，单脚调节行程覆盖常规地面不平整误差范围，安装时无需额外做地面预埋处理，通过调整脚杯高度即可将整个输送面调至水平状态，避免皮带运行时出现跑偏、物料侧滑的问题，支腿间加装横向连接杆强化整体刚性，避免设备运行过程中出现框架晃动。驱动端采用端部电机直连减速机构的布局，将动力输出端直接对接主动辊筒，减少中间传动环节的动力损耗，电机安装座预留长条形调节孔，方便后期张紧皮带时调整电机位置，无需拆解主体框架即可完成维护操作。输送面选用绿色PVC防静电皮带，表面摩擦系数适中，既可以保证常规纸质包装、塑料工件、小型五金件放置时不打滑，也不会因摩擦力过大导致工件卡滞时刮伤皮带表面，皮带下方设置光滑托板承托，避免长距离输送时皮带中部下垂积料。设备两侧的机架侧边预留标准槽位，可根据实际使用需求加装光电传感器安装支架、挡边、导向条、作业台板等附件，无需额外在框架上打孔加工，适配不同的工艺需求。从安装边界来看，常规段宽可覆盖300mm至800mm的常用规格，单段标准长度可做到1米至6米区间，设备整体高度可在700mm至1200mm范围内通过脚杯调整，既可以作为独立的输送单元单独使用，也可以多段拼接组成长距离输送线，还能对接爬坡段、转弯段实现不同路径的物料输送。设计时将驱动端的接线口、控制按钮都设置在设备侧边易操作位置，日常点检时无需探入设备下方即可完成状态检查，所有转动辊筒的端部都做了防卷入防护处理，避免作业过程中衣物、工具卷入传动部位，符合常规车间的安全作业要求。
