地质勘探用土壤取样组合钻具结构

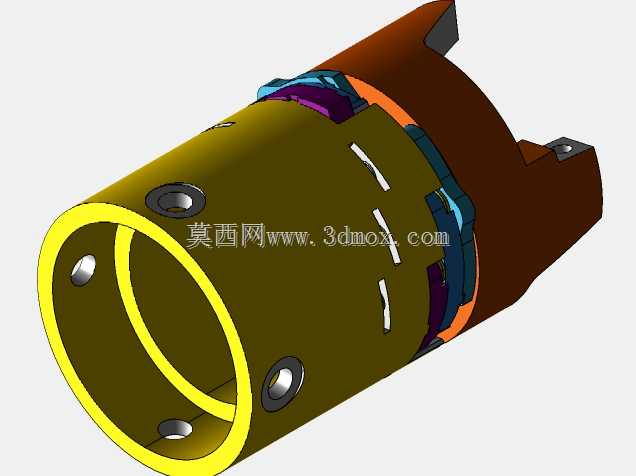

在野外地质勘探作业场景中，针对深度300mm范围内的原状土壤剖面取样需求，常规钻具往往存在土样扰动大、取样完整性不足的问题，无法满足高精度土壤结构分析的实验要求，这款组合钻具的结构设计正是瞄准这一工程痛点展开。从功能特性来看，钻具头部采用多刃切削与容样腔集成的结构布局，切削刃沿端面周向均匀分布，作业过程中可逐步切削周边土体，避免单次切削阻力过大导致的钻具偏移，同时中部预留的柱状容样空间能够在钻进过程中直接容纳原状土柱，减少土样在转移过程中的结构破坏，保证获取的土壤样品层理清晰，能够真实反映对应深度的土壤分层结构、孔隙分布与成分构成。设计思路上，整体采用模块化组合思路，钻具主体分为切削端、连接段与容样段三个核心部分，切削端采用硬质合金嵌装结构，可针对不同硬度的土层更换对应刃口的切削模块，无需整体更换钻具；连接段预留标准接口，可适配常规勘探钻机的输出轴，无需额外定制转接部件，降低现场作业的配件准备成本；容样段采用薄壁筒状结构，内壁做光滑减阻处理，减少土样进入腔体时的挤压变形，同时侧壁设置排气通道，避免钻进过程中腔体内空气憋压导致土样被压缩失真。从安装边界与尺寸参数来看，钻具整体外径适配常规浅层勘探的钻孔尺寸，连接端的配合公差按照通用勘探钻具的接口标准设计，可直接与现有主流浅层取样钻机的钻杆锁紧机构匹配，安装时仅需对准接口卡槽旋紧即可完成装配，无需额外调试；钻具总长度满足300mm深度的取样行程需求，切削端突出容样段端面的距离经过反复校核，既保证切削刃提前切入土体破除阻力，又不会因突出过长导致土样从刃口间隙散落。实际作业过程中，钻具随钻机输出轴回转进给，切削刃先将周边土体切削破碎并向外侧导排，避免碎土进入容样腔干扰原状样品，当钻具进给至设定深度后，容样腔内即可形成完整的柱状土样，提钻后可直接拆分容样段取出样品，全程无需额外的取样辅助工具，大幅提升野外浅层土壤取样的作业效率，同时也能保证样品的原状性，为后续土壤理化性质分析、地质结构判断提供可靠的实物样本支撑。
