可换喷嘴式医用手持操作手柄结构

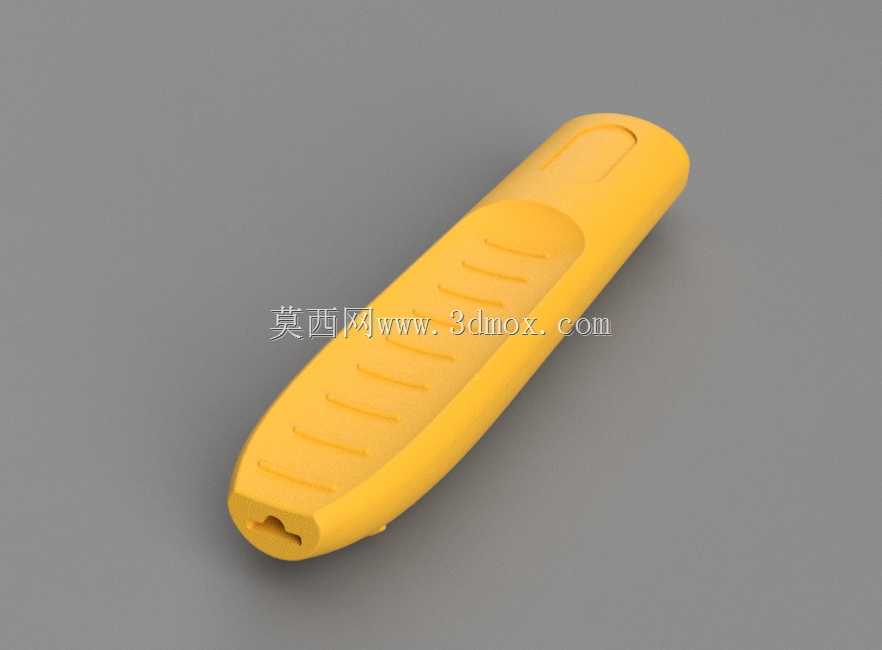

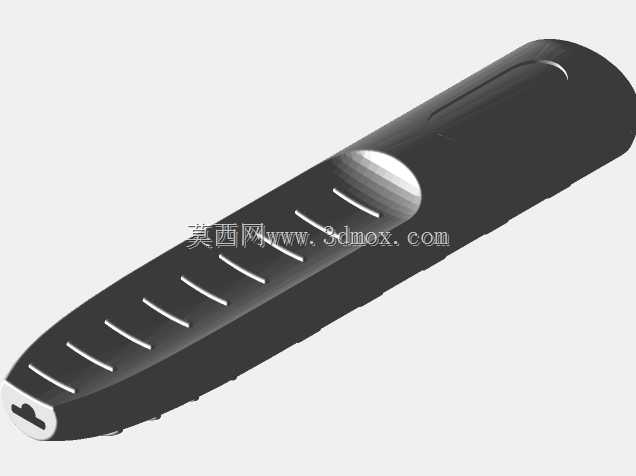

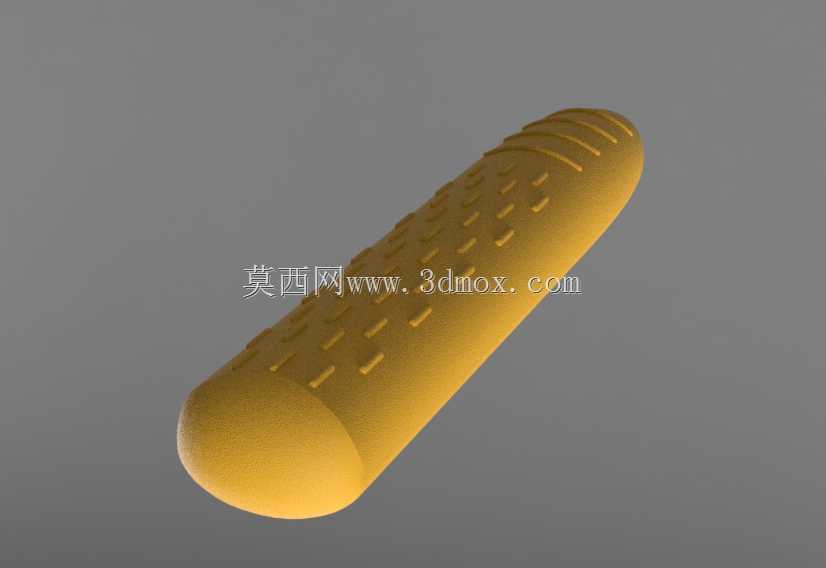

这款手持操作件主要面向医药领域的各类精细化操作场景设计，适配门诊诊疗、创面处理、药剂喷涂等多类实际作业需求，核心设计围绕手持操作的人机适配性与功能扩展性展开。从结构设计逻辑来看，整体采用长条形流线型轮廓，整体长度控制在单手握持的舒适区间内，握持段的截面做了贴合指腹的弧面收窄处理，表面排布的多道横向凹槽并非装饰结构，而是针对戴医用手套操作时的防滑需求设计，凹槽深度控制在0.8mm左右，既能够增加手套与手柄表面的摩擦力，避免操作过程中打滑偏移，又不会因为凹槽过深残留消毒药剂或污渍，方便术后的擦拭消毒与重复使用。手柄前端的喷嘴安装位采用快拆式卡扣结构，无需额外工具即可完成不同规格喷嘴的更换，适配不同流量、不同喷射形态的作业需求，比如更换窄径喷嘴可实现精准点位的药剂喷涂，更换宽幅喷嘴可完成大面积的创面冲洗，接口处做了径向密封槽设计，搭配常规的硅胶密封圈即可实现作业介质的零渗漏，避免介质倒灌进入手柄内部腐蚀内部结构。手柄外壳采用一体化注塑成型的设计思路，上下壳的合模线设置在握持面的侧方棱线位置，避免合模线的飞边残留接触掌心影响握持手感，外壳壁厚均匀控制在2mm，既能够保证整体结构的抗摔抗冲击性能，从1.2米高度自由落体到硬质地面不会出现壳体开裂，又能控制整体重量，长时间单手握持操作不会产生明显的肌肉酸胀感。手柄尾端做了圆弧收边处理，没有尖锐棱角，避免操作过程中剐蹭医护人员或患者的皮肤，尾端预留的挂孔结构可搭配挂绳使用，方便作业间隙的随身悬挂收纳，减少台面放置造成的接触面污染。从安装边界来看，手柄内部预留的腔体空间可适配常规的微型控制模块、介质输送通道或者供电组件，腔体的安装筋位公差控制在±0.1mm，能够保证内部组件安装后无松动异响，整体结构没有复杂的异形曲面，常规的注塑模具即可完成量产加工，后期的组装工序也仅需卡扣配合与少量螺丝固定，装配效率较高。在实际使用场景中，这款手柄可适配不同的医用作业终端，比如连接供药管路可作为喷涂手柄使用，连接冲洗管路可作为创面冲洗手柄使用，更换对应的功能端头还可作为小型诊疗设备的操作手持端，结构的通用性较强，能够覆盖多数门诊、处置室的常规手持操作需求，表面的光滑弧面设计也适配医用场景的高频消毒要求，擦拭消毒时无清洁死角，能够有效降低交叉感染的风险。
