SAE方程式赛车专用转向系统结构

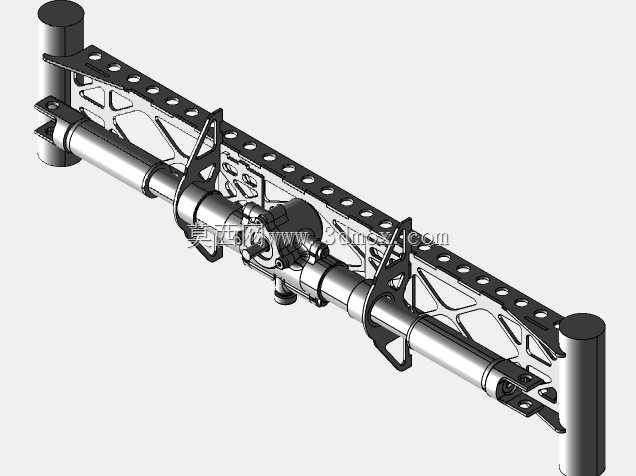

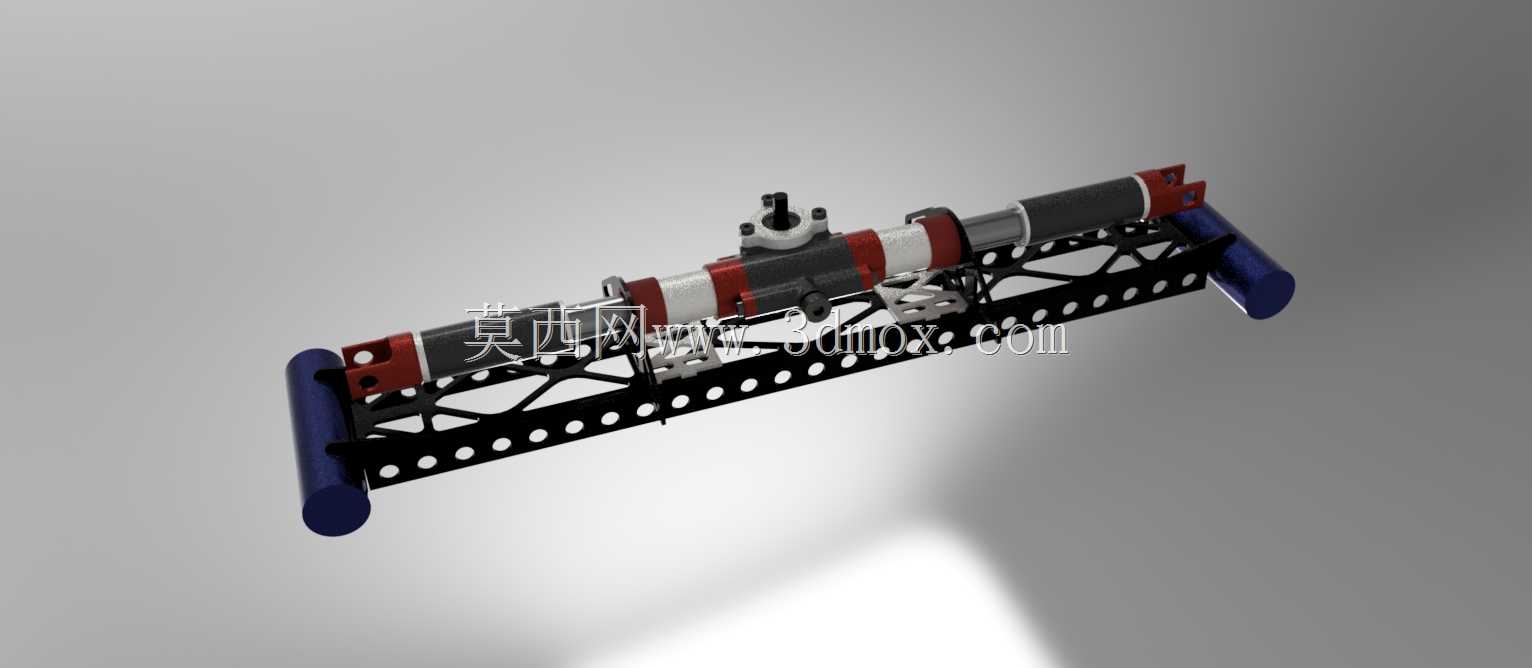

这套转向结构是专为大学生方程式赛事开发的底盘核心部件，适配SAE方程式锦标赛的赛事规则要求，可直接用于方程式赛车的前轮转向动作执行。从实际装车场景来看，该结构安装于赛车驾驶舱前部的车架横梁区域，整体采用横向布置形式，两端通过球头拉杆连接前轮转向节，中部的转向输入轴通过万向节连接驾驶位的方向盘，能够将驾驶员的转向操作精准转化为前轮的偏转动作。设计阶段充分考虑了赛车的轻量化需求，主体安装支架采用镂空式桁架结构，在横梁上加工出等距排列的减重孔，在保证结构刚性的前提下尽可能降低簧上质量，避免多余重量影响赛车的转向响应速度。转向执行部分采用齿轮齿条式传动结构，缸体部分做了分段式的红黑配色防护处理，既能够阻隔赛道上的泥水、砂石侵入传动副，也能在部件检修时快速区分不同功能区段。两端的输出轴设置了可调长度的拉杆接头，可根据前轮定位参数的调校需求调整拉杆长度，匹配不同的前束角、外倾角设定，满足赛道调校时的参数调整需求。安装边界方面，整套结构的固定点位完全适配标准钢管车架的安装孔位，支架上的安装孔位预留了一定的调整余量，可根据不同车队的车架布局微调安装位置，不需要额外做焊接改装就能完成装车。两端的转向限位块做了硬质防撞处理，在转向达到最大转角时能够提供硬限位，避免转向过度导致拉杆与车架、悬架部件发生运动干涉。实际使用过程中，这套转向结构的传动比经过专门调校，转向圈数控制在1.5圈以内，能够满足方程式赛车在高速过弯时的快速转向需求，转向虚位控制在极小范围内，驾驶员可以通过方向盘清晰感知前轮的抓地力变化，为赛道驾驶提供精准的路感反馈。结构上的所有连接点位都采用了防松设计，在赛车持续承受颠簸、振动的赛道工况下，不会出现连接松动、转向虚位变大的问题，能够保障整场赛事的转向可靠性。
