托莫斯APN型密封垫片结构设计

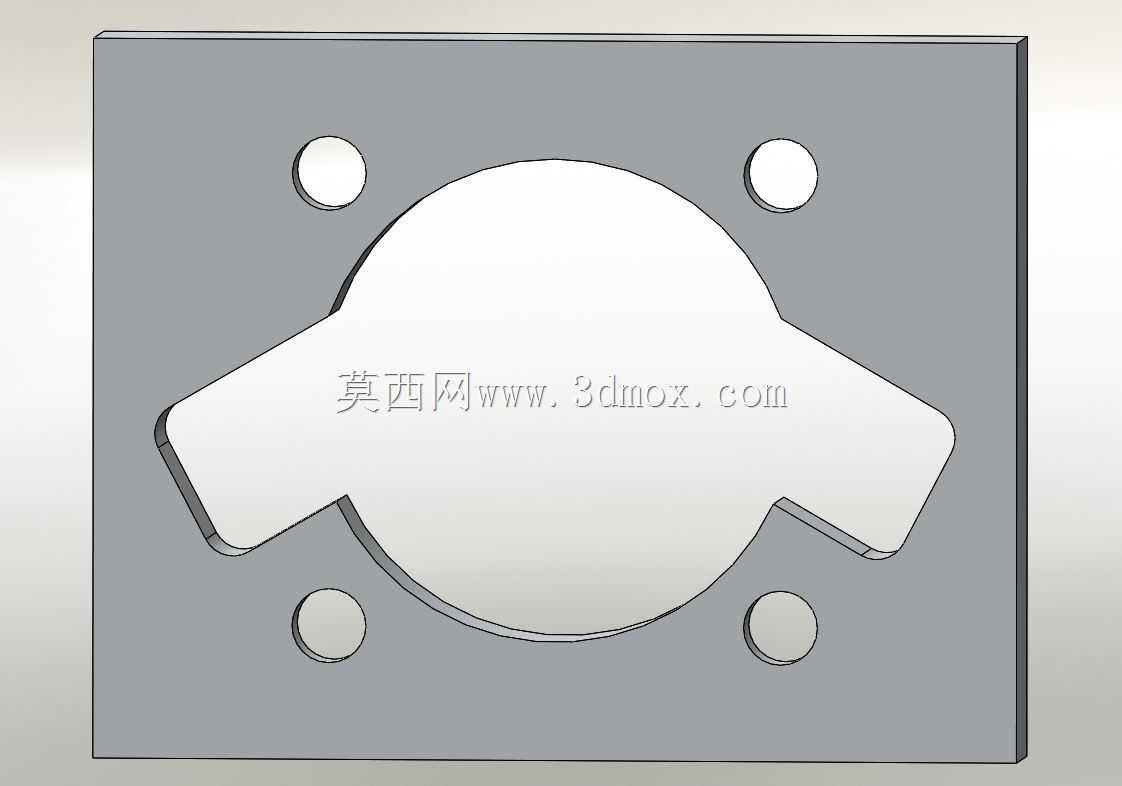

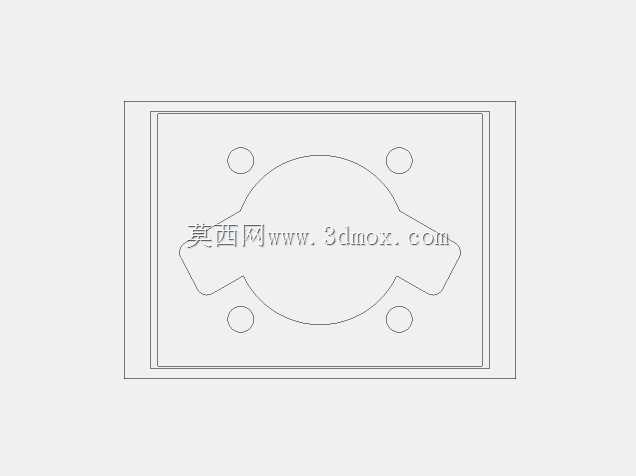

这类异形密封垫片常应用在流体管路对接、阀组安装面、泵体端盖密封等场景中，核心作用是填充两个刚性连接面之间的微观间隙，阻断介质渗漏路径，同时可缓冲连接副的小幅振动，避免金属结合面直接硬接触造成的压损、磨损。从结构来看，该垫片采用方形板状基体，中心开设异形贯通孔，孔型匹配对接部件的外轮廓，既能够避让穿过安装面的异形凸台、管路接头，也能让密封压力沿异形结合面均匀分布，避免局部密封比压不足导致的渗漏。基体四角对称布置四个圆形通孔，为螺栓安装预留穿装空间，孔位的同轴度、孔距公差直接决定安装时垫片是否会出现偏移，一旦孔位偏差过大，安装后垫片会被螺栓剪切，或是遮挡密封面造成局部密封失效。设计这类垫片时，首先要确认对接安装面的轮廓边界，中心异形孔的尺寸需要比对接凸台的外形单边预留0.1-0.2mm的间隙，既保证装配时垫片能顺利套入，也不会因为间隙过大导致密封面有效接触宽度不足。四个安装孔的中心距需要严格匹配对接法兰、安装板的螺栓孔位公差，通常孔直径比所用螺栓公称直径大0.5-1mm，抵消装配时的小幅对位误差。垫片的厚度选择需要结合工况压力、密封介质属性确定，低压静密封场景下厚度可适当偏大，补偿结合面的平面度误差，高压动密封场景则需要选择更薄的垫片，避免受压后过度形变导致密封失效。实际选型应用时，要注意垫片的安装边界不能超出安装面的外缘，也不能向内伸入介质流通腔道，否则突出部分会被介质长期冲刷造成破损，脱落的碎屑还可能堵塞下游管路、损伤阀件密封面。这类异形垫片相比标准圆形垫片，更适配非圆形的安装结合面，在紧凑型阀组、集成式液压阀块、小型泵体的端盖密封场景中，能够在有限的安装空间内实现可靠密封，不需要额外扩大安装法兰的尺寸，有助于缩减设备整体体积。建模过程中需要重点关注中心异形轮廓的过渡圆角，所有转角位置都要设置合理的圆弧过渡，避免尖角处出现应力集中，导致垫片受压后从尖角位置开裂，同时圆角过渡也能让密封压力分布更均匀，减少长期使用后的永久形变。
