滚轮式导向压紧执行机构结构设计

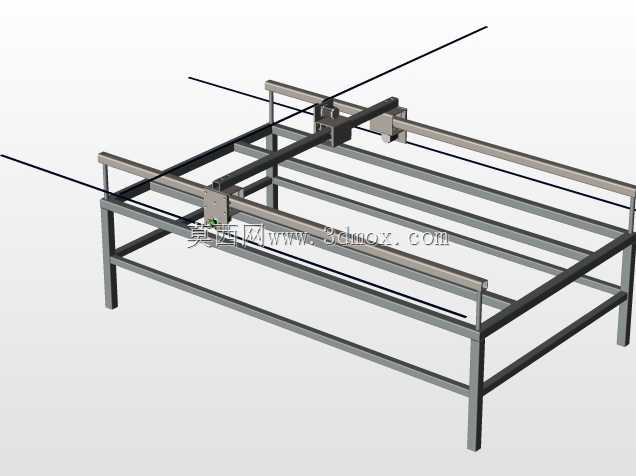

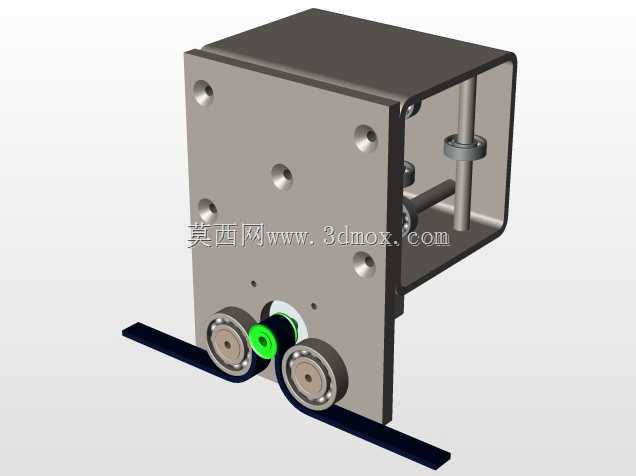

该结构主要应用于自动化生产线的物料输送导向、窄幅带材张紧压紧场景，常见于薄膜分切设备、标签送料机构、小型输送带的侧向限位单元中，核心作用是在物料连续输送过程中提供稳定的侧向约束与适度压紧力，避免带材跑偏、输送轨迹偏移的问题，同时通过滚轮接触降低物料行进过程中的摩擦阻力，减少对物料表面的划伤。从结构组成来看，主体采用折弯钣金焊接形成的盒式安装基座，基座正面预留多组规则排布的安装沉孔，可直接通过螺栓固定在设备的安装立板上，沉孔设计能够保证螺栓安装后头部不突出基座平面，避免与周边运动部件产生干涉。基座下部伸出的安装支脚为整体折弯成型，支脚平面与基座立面保持严格的垂直公差，保证安装后滚轮组的轴线与物料输送方向保持平行。下部接触单元采用三个滚轮呈三角排布，其中两个滚轮为固定支撑轮，内嵌标准深沟球轴承，轮缘采用圆弧过渡设计，与带材侧面接触时为线接触形式，既保证接触刚度，又不会压伤软质带材表面；中间带绿色衬套的滚轮为可调压紧轮，衬套采用自润滑工程塑料材质，可通过后部的调节螺杆调整压紧轮的伸出量，适配不同厚度的带材输送需求，压紧力可通过调节螺杆的进给量灵活控制，避免压力过大导致带材行进阻力骤增。基座内部预留了传动杆安装空间，内置的导向光轴既作为压紧轮的滑动导向支撑，也可作为联动调节的传动杆，实现多组压紧单元的同步调节，光轴两端通过轴用挡圈固定在基座侧壁，安装拆卸无需复杂工装，日常维护时可快速抽出光轴更换磨损的滚轮组件。设计过程中充分考虑了安装边界的适配性，整体结构的横向厚度控制在较小尺寸范围内，可在狭小的设备安装空间内密集排布，多组单元组合使用时可形成长距离的导向约束通道，适配不同宽度的带材输送需求；基座背部为开放式结构，既减轻了整体重量，也方便后期对内部调节部件进行润滑、检修操作，所有棱角位置均做了倒角去毛刺处理，避免安装调试过程中划伤操作人员。滚轮的轮缘突出基座下平面一定距离，保证工作时只有滚轮与物料接触，基座本体不会与物料产生摩擦，滚轮的轴承采用双侧密封结构，可适配多尘的生产车间环境，延长维护周期。
