龙门式茎秆切割作业装置结构设计

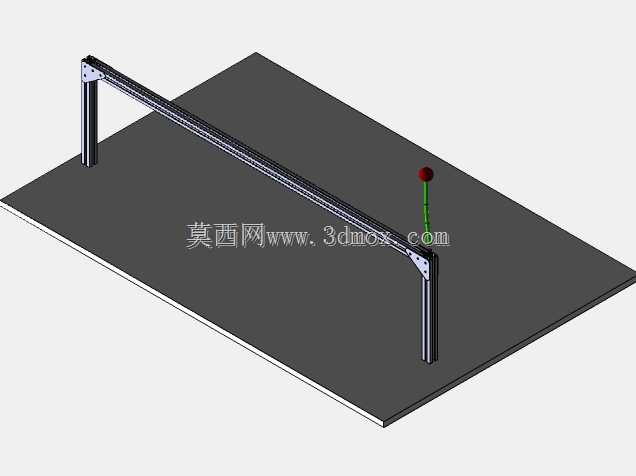

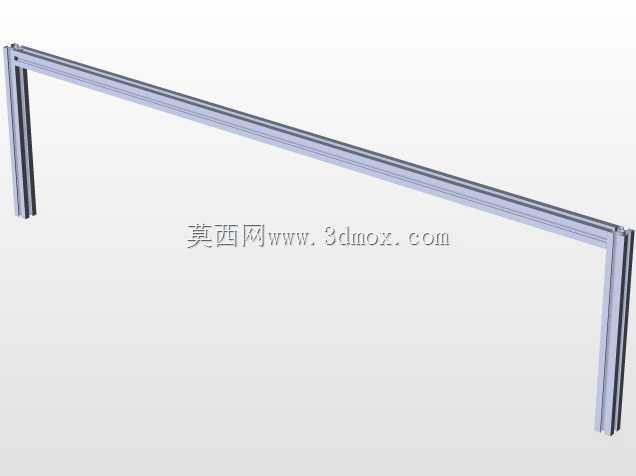

这款龙门式茎秆切割装置主要面向设施农业、大田作物收获前的预处理环节，可适配垄作种植的高秆作物田间作业，也可安装在农产品初加工工位完成进料茎秆的定长裁切，解决人工切割茎秆效率低、切口不齐导致的作物倒伏、后续收集捆扎难度大的问题。整体采用双立柱支撑横梁的龙门架构，安装时需保证两侧立柱的底面共面，固定在平整的作业平台基座上，立柱与横梁的连接位置采用角件加固，抵消切割作业时产生的横向冲击载荷，避免长期作业后机架出现形变偏移。横梁上预留了线性导轨的安装槽位，可搭载切割执行组件沿横梁长度方向做水平往复移动，适配不同幅宽的作业面需求，无需调整设备整体安装位置即可覆盖整个作业区间。设计阶段优先考虑了机架的模块化拆分特性，立柱与横梁均采用标准工业铝型材拼接，无需定制异形焊接件，现场组装时仅需配套紧固件即可完成搭建，后期维护更换部件也可直接替换同规格型材，降低备件储备成本。安装边界方面，两侧立柱的间距可根据实际作业幅宽在一定范围内调整，适配不同种植垄距的地块，或者不同宽度的加工输送线，立柱高度预留了足够的调节余量，可根据作物茎秆的平均高度调整横梁的安装高度，避免切割位置过高或过低影响作业效果。装置的作业端预留了切割刀具的安装接口，可适配旋转圆盘刀、往复式锯片等不同类型的切割刀具，针对不同硬度、不同直径的茎秆材质更换对应刀具即可，无需改动主体机架结构。平台基座采用整块平板结构，既可以作为田间作业时的设备承重底座，也可以对接加工生产线的输送台面，茎秆从平台上方输送至切割位置时，龙门架上的移动切割组件沿导轨移动完成整幅面的茎秆裁切，切口平整一致性好，切割后的茎秆段长度误差控制在较小范围内，方便后续的收集、打捆或者粉碎处理。结构设计时充分考虑了作业时的受力情况，立柱与平台的连接位置增加了三角加强筋，分散切割作业时的振动载荷，减少设备运行时的晃动量，保证切割轨迹的直线度，避免出现切不断、茎秆撕裂的情况。横梁上的导轨安装面做了平面度校验，保证切割组件移动时无卡顿，运行阻力小，可适配手动推动或者电动驱动两种移动方式，用户可根据自身的作业效率需求选择对应的驱动配置，手动模式适合小面积地块或者小批量加工场景，电动驱动模式可适配连续化的生产线作业，提升整体作业效率。
