汽车发动机四合一排气歧管结构设计

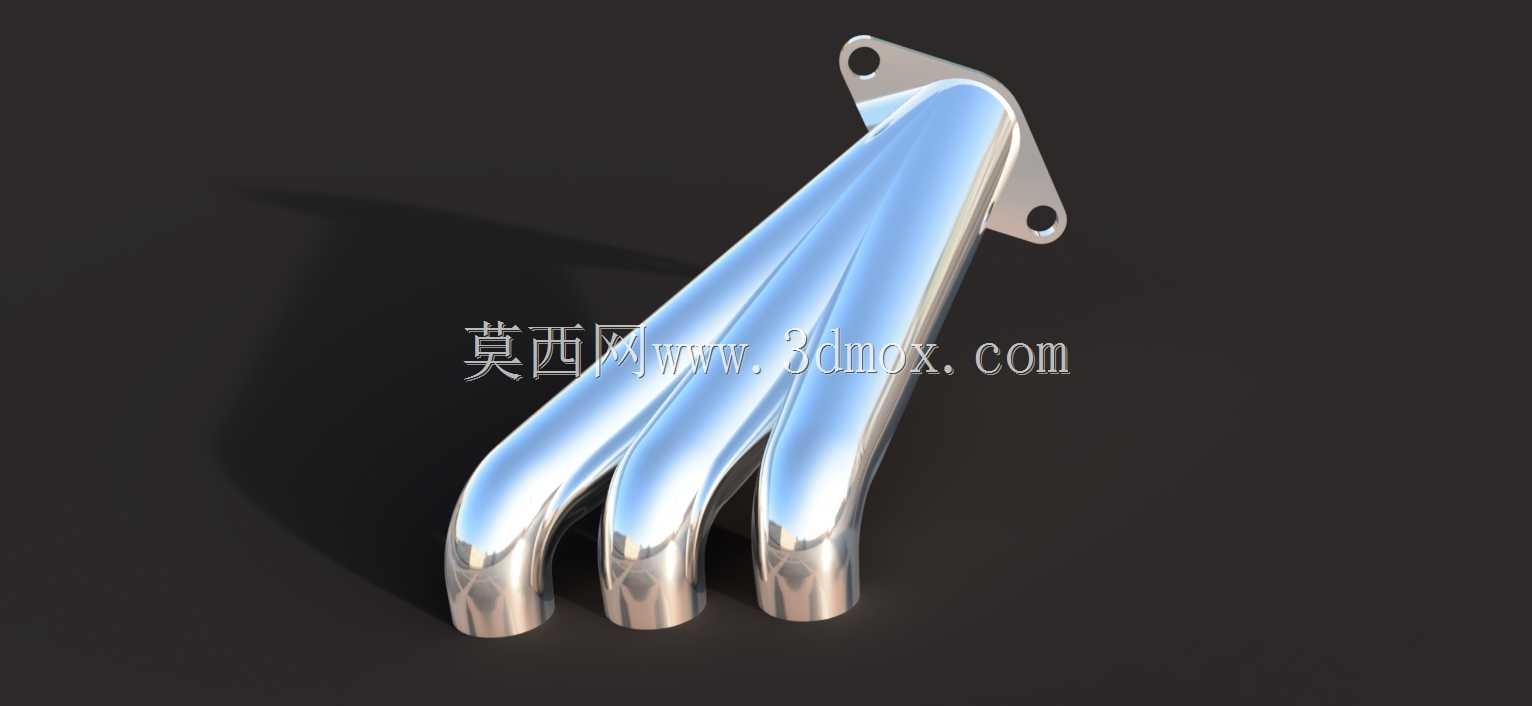

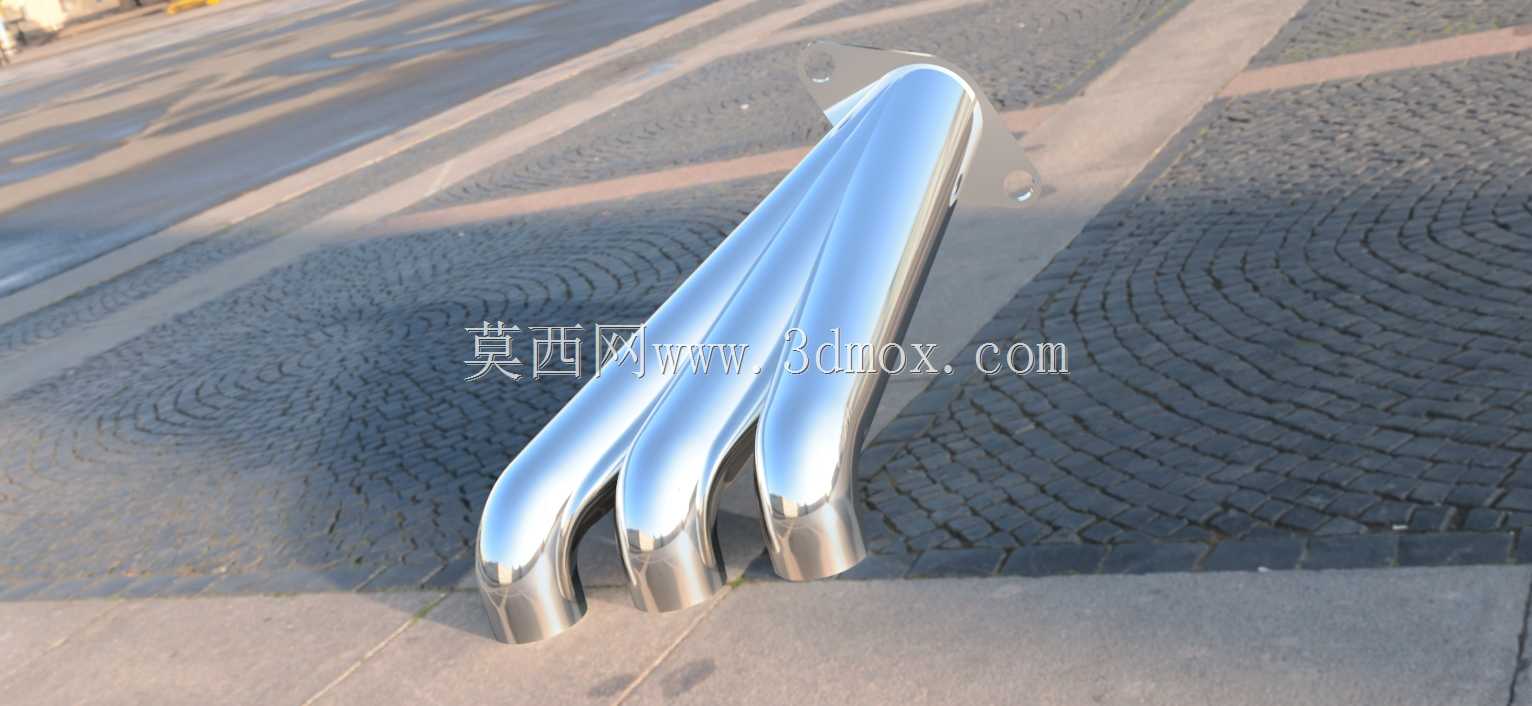

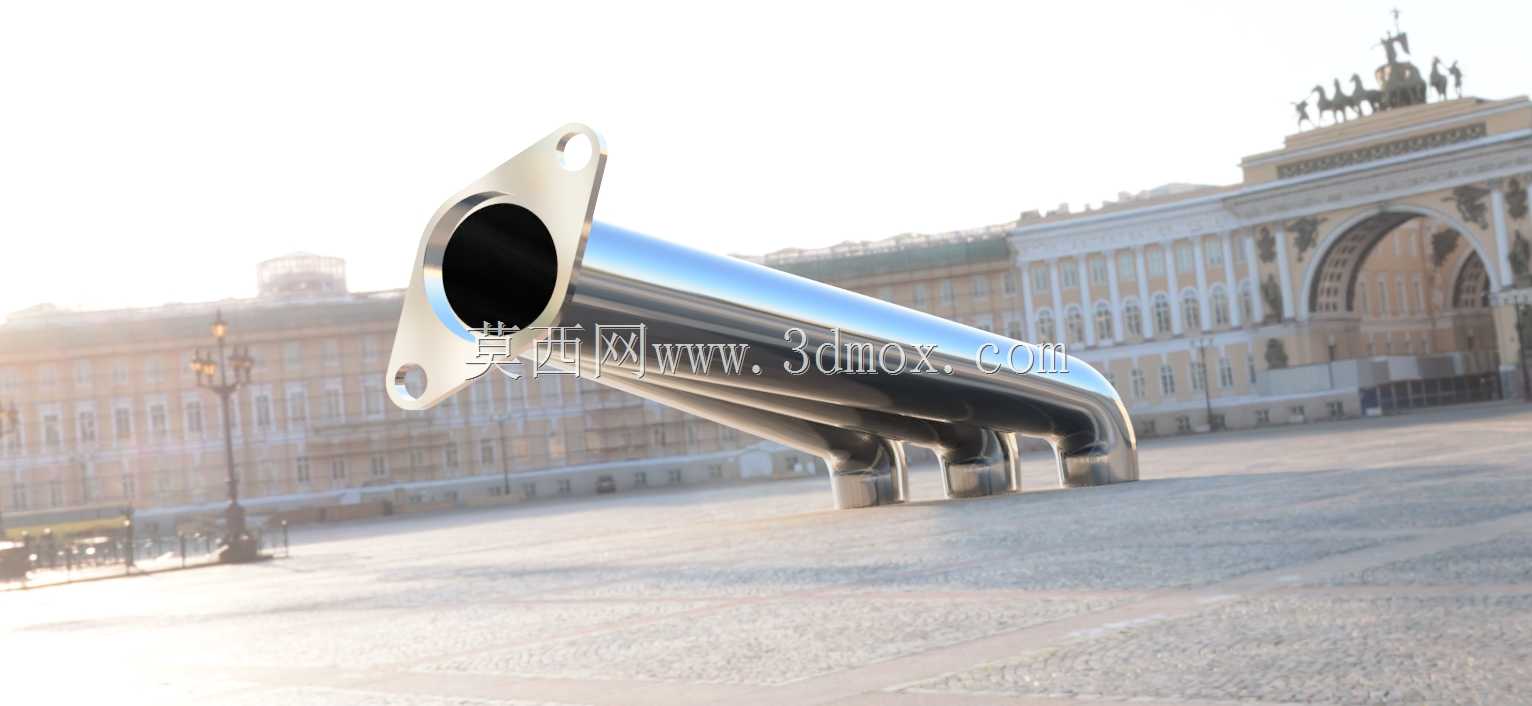

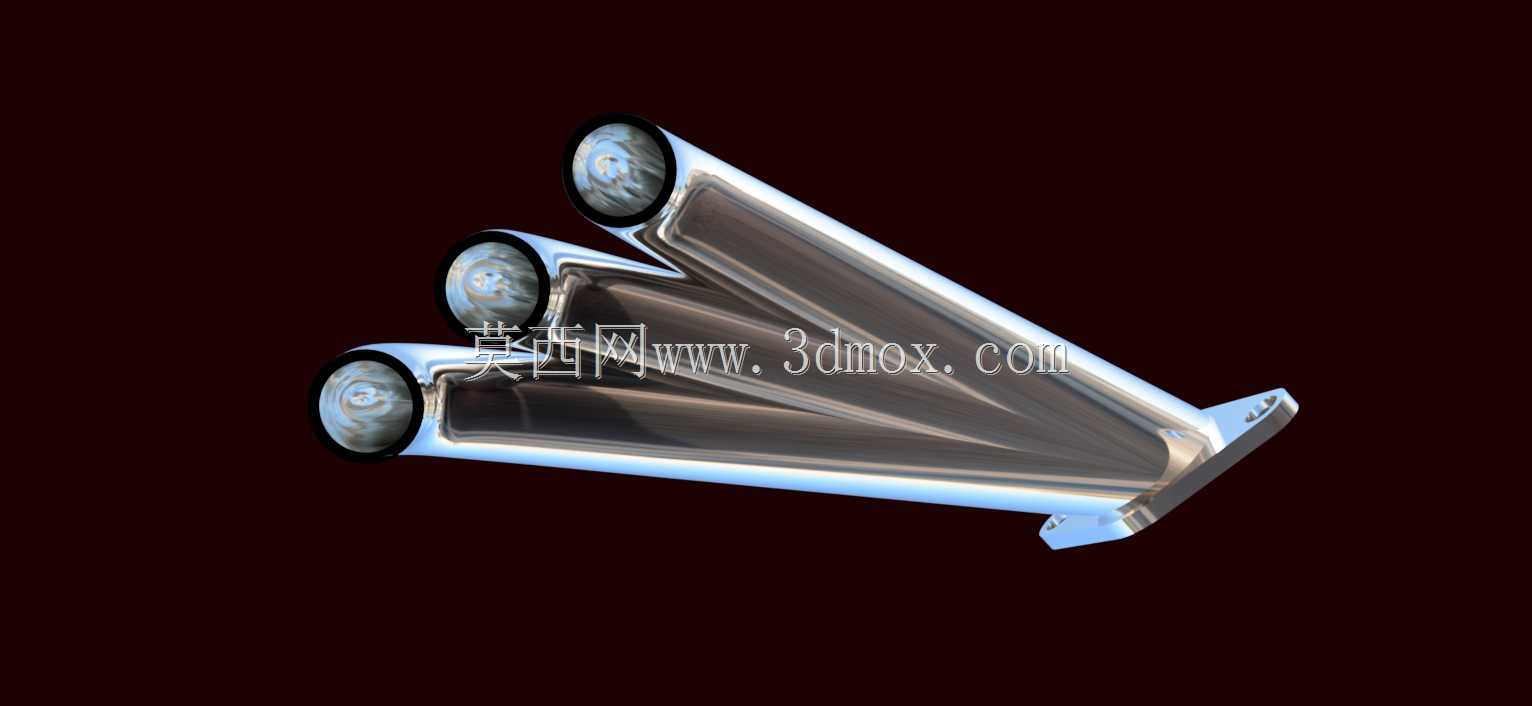

这款排气歧管主要适配直列四缸内燃发动机，是发动机排气系统的核心导流部件，安装位置位于发动机缸盖排气侧与三元催化装置之间，负责将四个气缸燃烧后产生的高温废气有序汇集，导入后续排气处理管路，同时避免各缸排气气流相互干扰，影响发动机的充气效率与排气顺畅度。从结构设计来看，该歧管采用四支等长弯曲支管逐步汇合为单出口的布局，支管弯曲弧度经过流体走向优化，内壁光滑过渡无突变台阶，能够降低排气气流的沿程阻力，减少排气背压，帮助发动机在高转速工况下更顺畅地排出废气，提升动力输出的响应性。安装端采用带两个定位安装孔的法兰面结构，法兰平面加工精度满足密封要求，安装时可通过螺栓直接固定在发动机缸盖的排气侧接口上，法兰与缸盖接触面需配套耐高温密封垫片，防止高温废气泄漏；出口端为统一的圆形管口，可直接对接下游排气前段管路，安装边界清晰，不需要额外做复杂的转接适配。在实际应用场景中，这类排气歧管多用于小排量乘用车的自然吸气或小功率涡轮增压发动机，工作环境长期处于600-900摄氏度的高温工况，同时要承受发动机运行带来的振动载荷，因此结构设计上在支管弯折处做了壁厚均匀化处理，既避免局部过厚带来的热应力集中，也防止壁厚不足导致的高温变形开裂。支管的弯曲半径经过反复校核，既保证了各支管长度尽量一致，让各缸排气脉冲不会相互干涉，也控制了整体的外形尺寸，避免与发动机舱内的周边部件如点火线圈、机油尺管路、冷却水管等产生装配干涉。设计过程中还考虑了热胀冷缩的变形余量，支管的弧形走向能够吸收部分热变形量，减少法兰安装位置的应力拉扯，提升长期使用的结构可靠性。整个歧管的外形流畅，安装点位少，装配工序简单，在售后维修替换或者改装场景中，不需要对周边部件做大幅度改动即可完成安装，同时光滑的外壁结构也便于后续做隔热包裹处理，减少高温向发动机舱内扩散，降低舱内其他电子元件的热负荷。
