米格21战机机油滤清器结构设计

在航空动力系统的油路循环回路中，机油滤清器是保障发动机运动副可靠润滑的核心部件，这款适配米格21动力系统的机油滤清器，针对涡喷发动机高转速、高油温、高金属磨屑产生量的工况做了定向结构设计。从实际装机场景来看，该部件安装于发动机主供油管路与润滑分支油路的交汇位置，上游承接机油泵泵送的高温高压机油，下游连通曲轴轴承、传动齿轮、涡轮轴支撑等核心摩擦副，所有进入运动配合间隙的机油都必须经过该滤芯的过滤拦截，避免金属磨屑、高温积碳、橡胶密封碎屑进入配合面造成拉缸、轴瓦划伤、齿轮点蚀等致命故障。

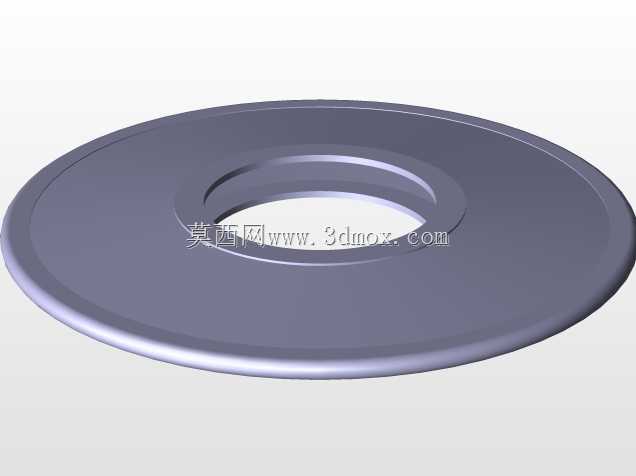

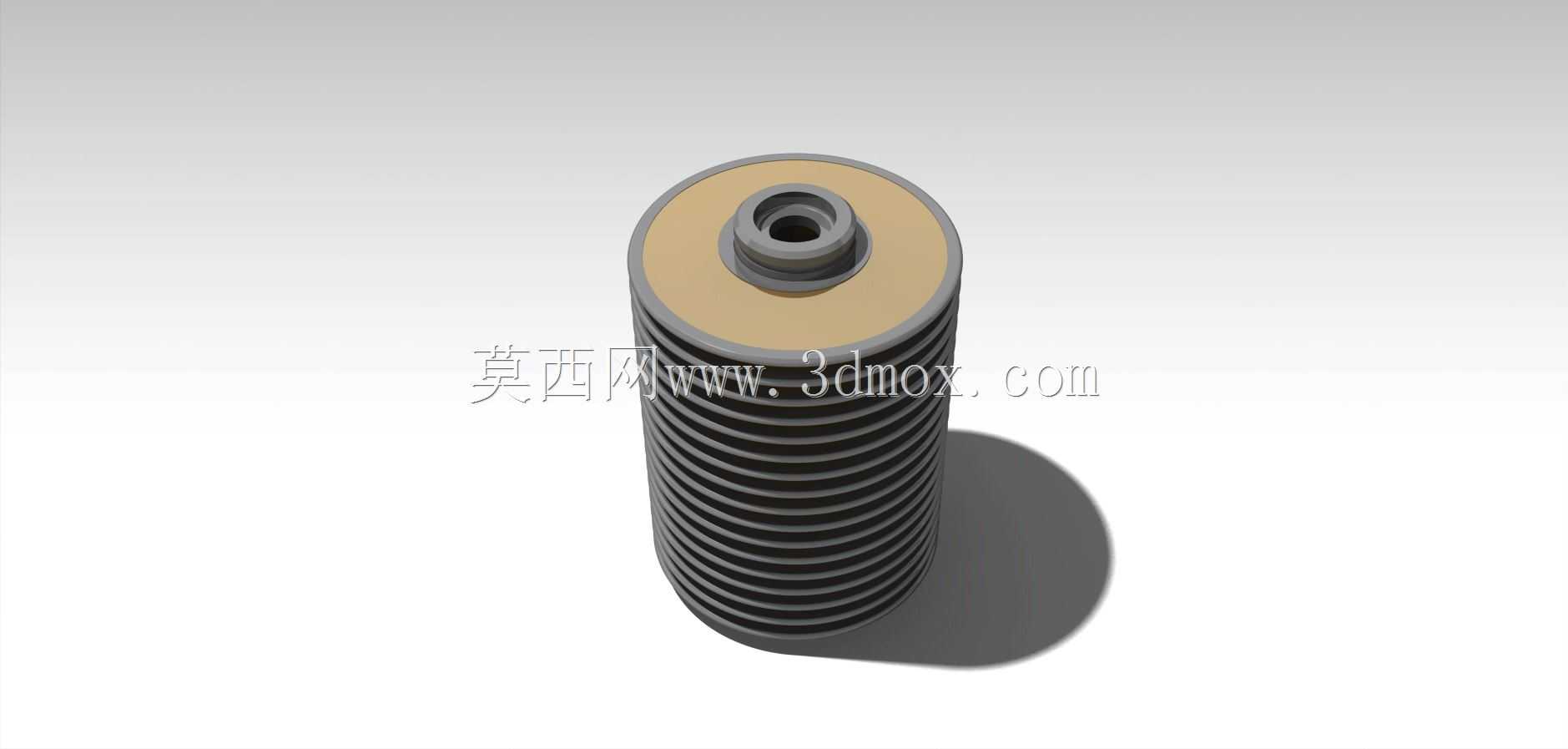

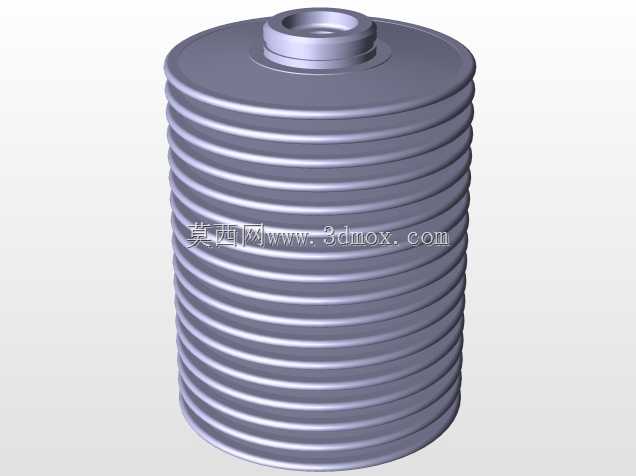

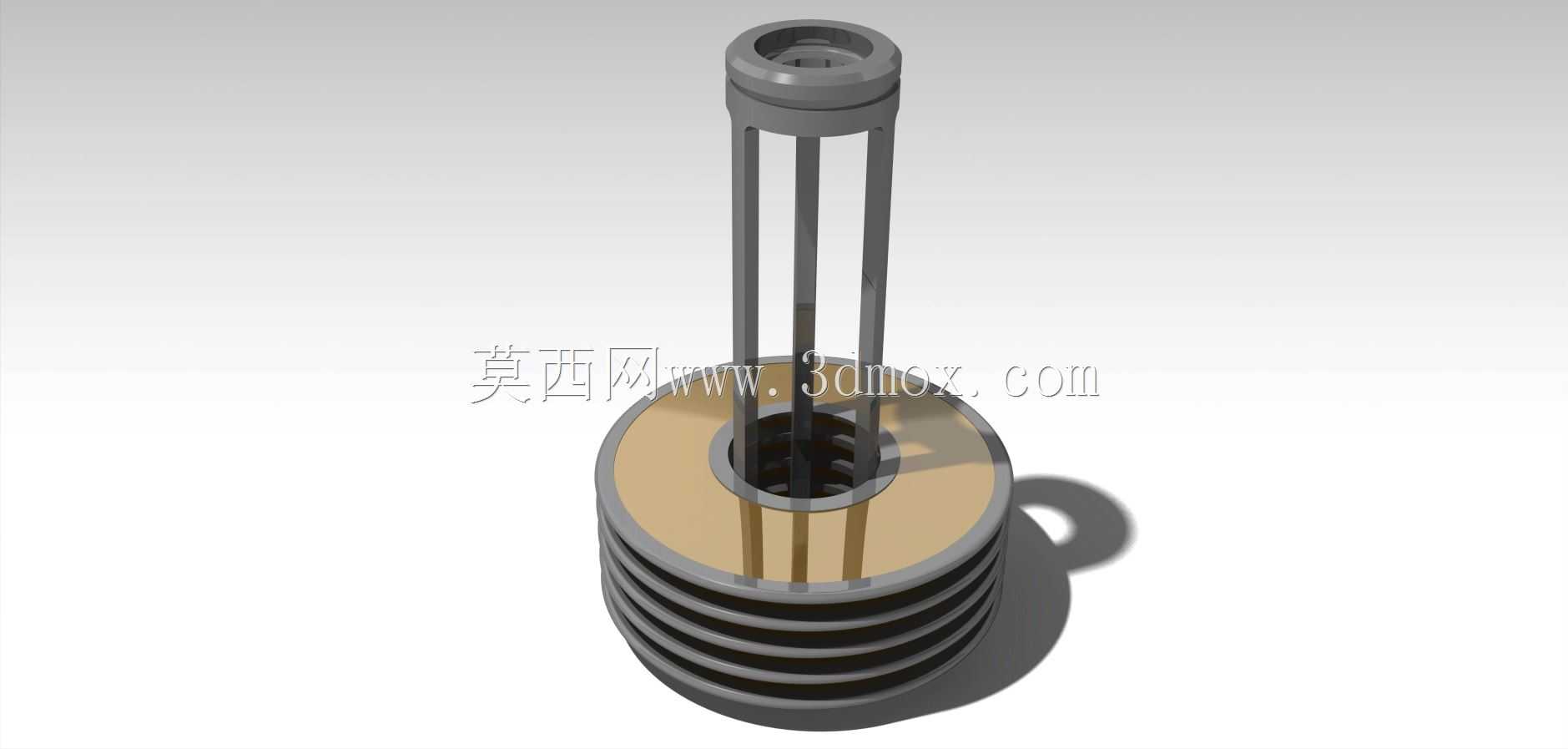

结构设计上采用多圆盘堆叠的滤芯构型，以中心钛合金构件作为整体承载骨架，上端延伸出的三根竖向支撑杆既承担上下端盖的连接定位作用，也作为机油进入滤芯内腔的导流通道，机油从叠片圆盘的外周缝隙穿过滤材层，大尺寸杂质被拦截在叠片外侧，净化后的机油顺着中心杆的内部通道向上输出至润滑点位。这种叠片结构相比传统折叠滤纸滤芯，在高温航空机油的长期浸泡下不会出现纤维脱落、滤纸溃烂的问题，同时钛材质的中心骨架具备极高的比强度，在发动机大过载机动、油路压力脉冲冲击的工况下不会出现骨架变形、滤芯移位的问题，适配战机大机动飞行的使用需求。

从安装边界来看，下端多层环形密封结构直接与机油滤清器座的台阶孔配合，通过叠层密封圈实现径向密封，无需额外加装密封垫片即可耐受120℃以上的持续工作油温，上端的连接头尺寸与原机机油出口管路完全匹配，安装时仅需将滤芯整体插入安装座，通过上端卡扣锁紧即可完成装配，维护更换时无需拆解周边管路，可快速抽拉取出完成更换。叠片之间的间隙经过精准计算，在保证过滤精度满足航空发动机润滑要求的前提下，尽可能降低通油阻力，避免冷启动时机油粘度上升导致的供油不足问题，同时多层圆盘的堆叠结构也增大了有效过滤面积，延长了滤芯的维护周期，适配战机高频次出动的保障需求。在建模过程中，叠片的同轴度、支撑杆的位置度、中心流道的通径都严格按照航空部件的公差要求做了参数化设定，可直接用于维修配件的测绘生产、油路系统的仿真模拟以及机务维护的教学演示。
