气缸改制DIY压缩机构件三维结构

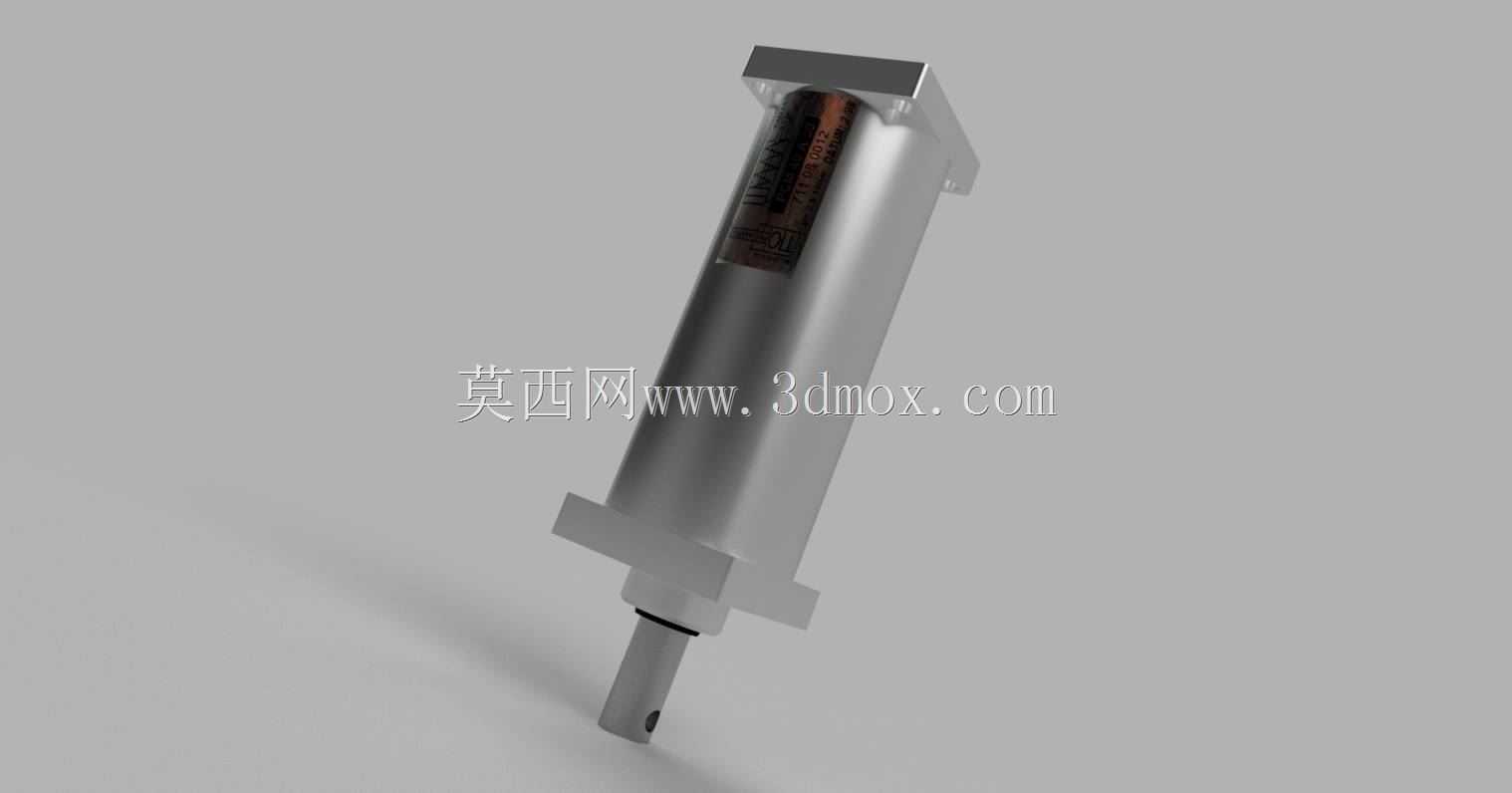

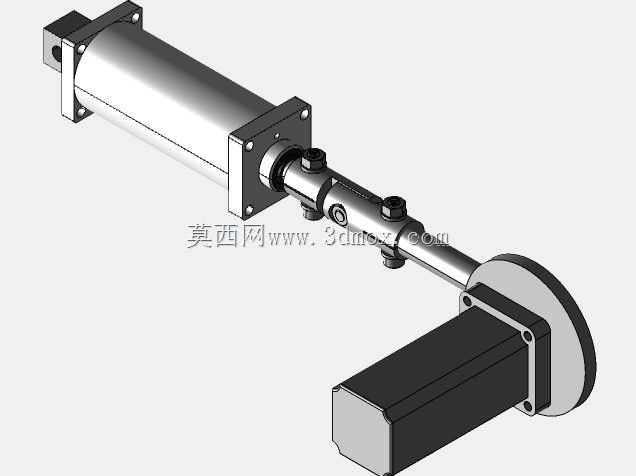

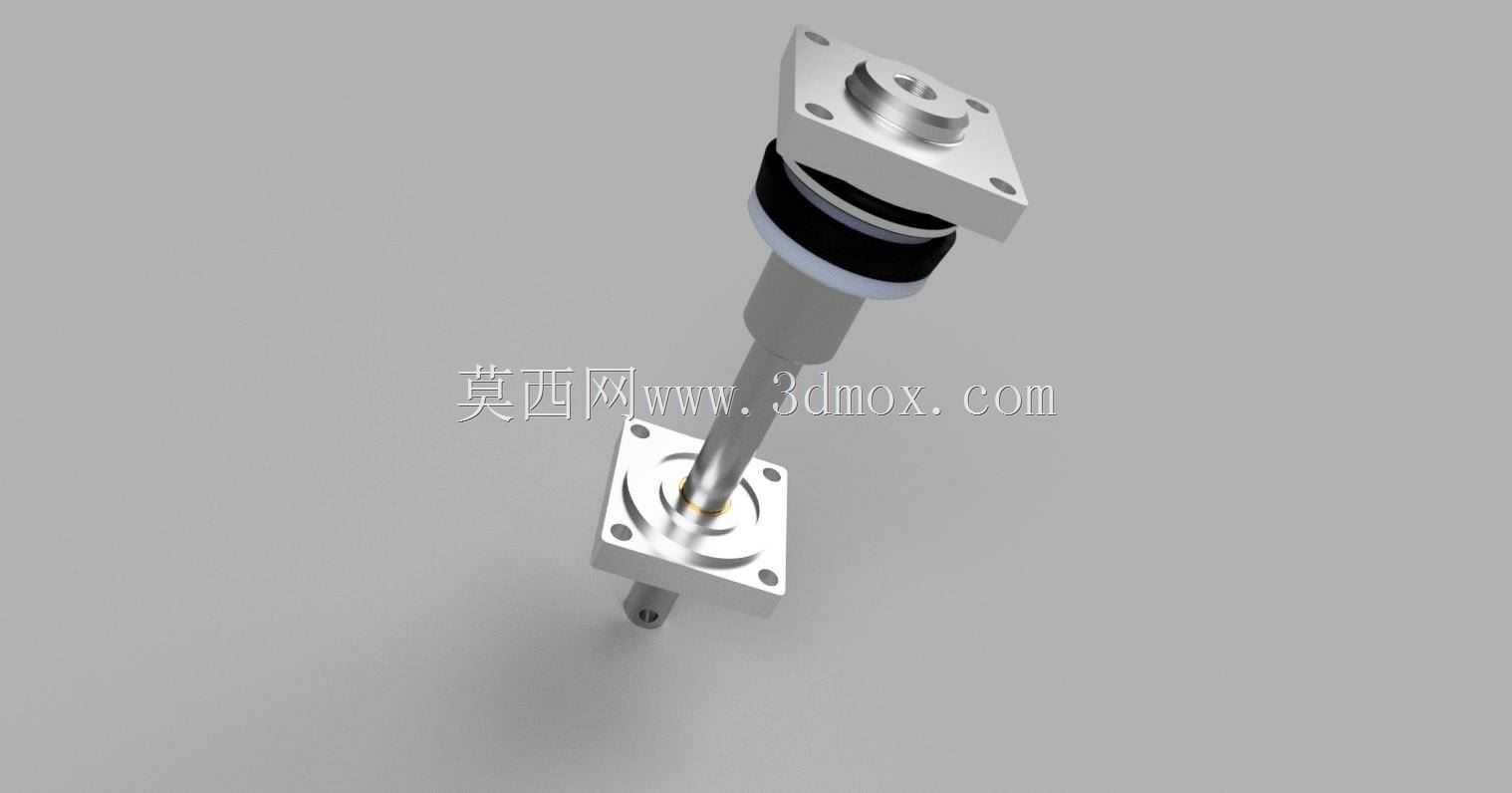

这套基于标准气缸改制的DIY压缩机构件，目前处于装配迭代阶段，核心思路是依托成熟气缸的缸筒、活塞密封结构做功能拓展，省去了从零设计压缩腔的冗余工作量，适配小型气动实验、桌面级气源搭建这类非工业级供气场景，也可作为气动教学的实操演示载体。从结构布局来看，动力端采用卧式安装的驱动单元，通过连接法兰与传动杆系对接，传动段预留了调压控制组件的安装位，后续可直接加装储气罐、压力检测模块以及开源控制单元，实现压力闭环调节，满足不同输出压力下的供气需求。安装边界上，气缸端采用方形法兰安装形式，法兰面预留四个对称布置的安装通孔，可直接固定在型材支架或安装平板上，驱动端同样采用法兰对接结构，整体同轴度通过传动杆的台阶定位面保证，装配时无需额外做同轴度调校，降低了组装难度。功能特性上，这套构件复用了标准气缸的活塞密封体系，压缩过程中的气体泄漏量可控制在常规小型空压机的允许范围内，传动段的管接结构预留了标准气动接头的安装螺纹，可直接对接市面通用的气动管路、单向阀以及安全阀，无需二次加工接口。设计过程中优先考虑了零件的通用性，缸筒、端盖、活塞等核心零件均沿用标准气缸的成熟尺寸参数，后续维护更换配件时可直接采购市售标准件，降低了改制成本。驱动端与压缩缸的连接采用分体式结构，中间传动段预留了足够的传感器安装空间，可加装位置传感器检测活塞行程，配合控制单元实现启停、压力保护的自动化逻辑，适配不同的储气罐容积匹配需求。整体结构没有采用复杂的异形曲面设计，所有安装面均为平面或同轴圆柱面，加工难度低，个人爱好者也可通过常规机加工手段完成自制零件的加工，装配流程遵循从动力端到压缩端再到控制附件的顺序，各部件的定位基准统一，装配累积误差可通过法兰面的调整进行补偿。
