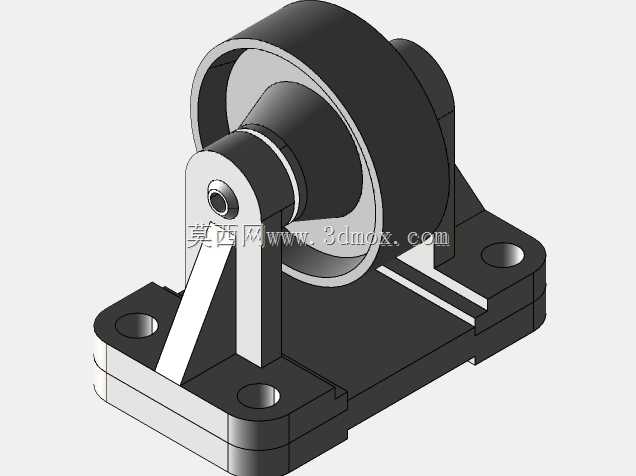

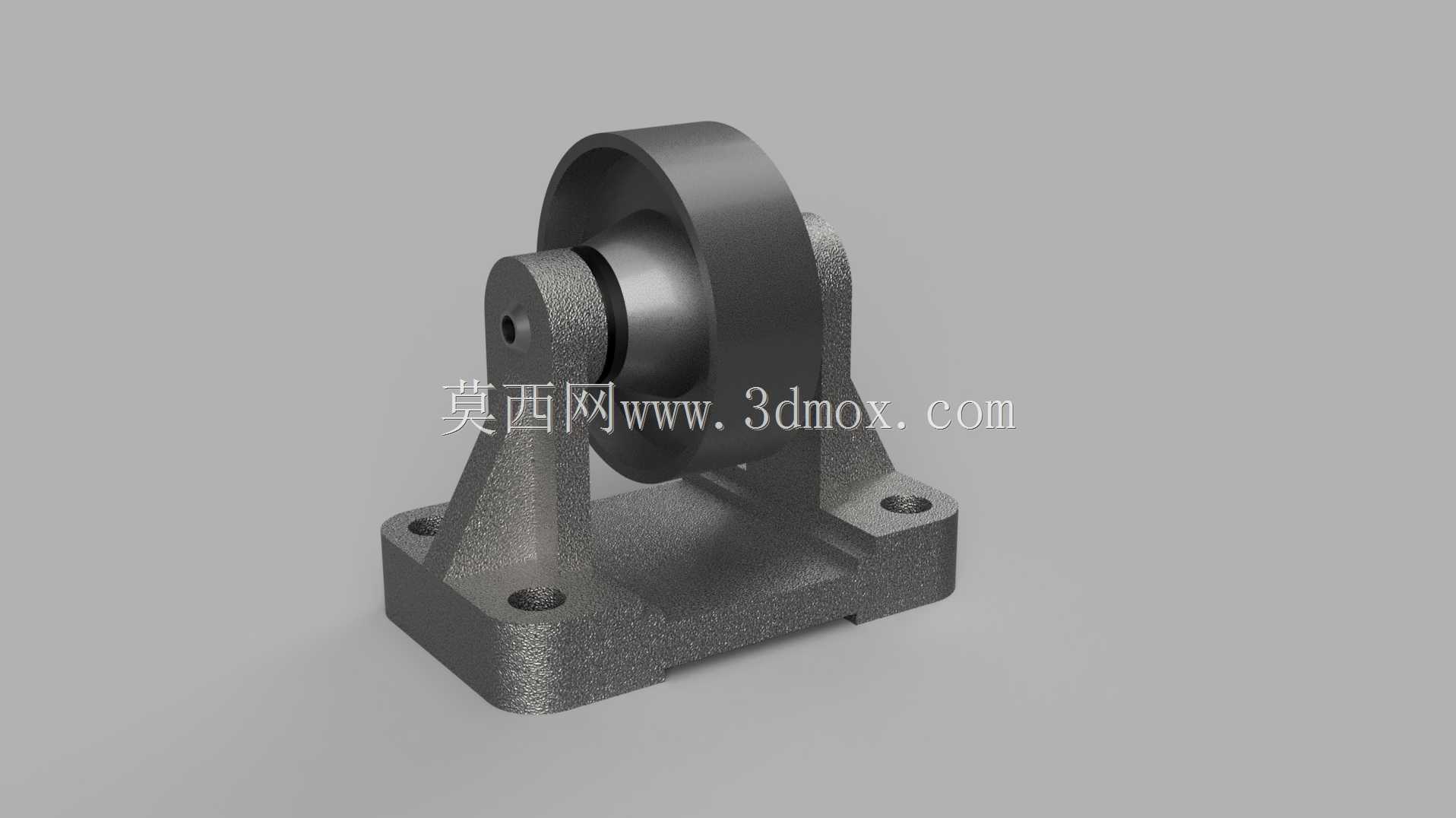

带安装支座的重载滚轮支撑组件

该支撑滚轮组件多用于重载输送线、移动工装台、重型仓储货架走行机构、小型工业设备移动单元的承重导向场景，核心作用是承载上部设备或物料的静动载荷，同时实现沿预设轨道或平整地面的低阻力滚动位移。从结构设计来看，组件采用分体式装配思路，将滚轮、转轴、双侧支撑座、安装底板整合为独立功能单元，无需额外设计配套支撑结构即可直接安装使用，大幅降低整机设计阶段的非标件开发工作量。支撑座采用一体铸造成型后做时效去应力处理，双侧立板与底部安装底板通过圆弧过渡筋连接，筋板厚度根据载荷等级做梯度设计，既避免直角位置的应力集中问题，也能在承受径向冲击载荷时分散应力，防止支撑座根部断裂。滚轮采用实心金属结构，轮面做圆柱度精加工，与转轴配合的内孔预留轴承安装位，内置滚动轴承将滚轮与转轴之间的滑动摩擦转化为滚动摩擦，大幅降低滚动阻力，同时轴承两侧预留密封槽位，可加装防尘密封圈适配多粉尘的车间作业环境，避免异物进入轴承滚道造成卡滞或磨损。安装底板采用矩形平板结构，四个角位置设置沉头安装孔，孔位间距按照通用工业安装模数设计，可直接通过螺栓固定在设备底部的安装基准面上，沉头结构可避免螺栓头突出底板平面造成安装间隙，保证组件安装后与设备基面完全贴合，不会出现偏载导致的滚轮单侧磨损。转轴与双侧支撑座采用过盈配合装配，装配后转轴无轴向窜动，滚轮与两侧支撑座之间预留0.2-0.5mm的轴向间隙，既避免滚轮转动时与支撑座发生摩擦剐蹭，也能补偿少量安装误差带来的同轴度偏差。设计过程中优先考虑了载荷传递路径的合理性，上部载荷通过设备安装面传递到底板，再经两侧支撑立板传递到转轴，最终通过轴承传递到滚轮接触面上，整个传力路径无应力突变点，额定静载荷覆盖500kg-2t的常用重载移动场景，轮面宽度根据载荷等级做匹配设计，保证轮面与接触面的压应力在材料许用范围内，避免长期使用出现轮面压溃变形。组件的整体外形尺寸紧凑，安装边界清晰，安装孔位公差按照IT7级精度控制，可直接替换同规格的标准滚轮组件，无需对原有设备安装结构做修改，适配性较强。
