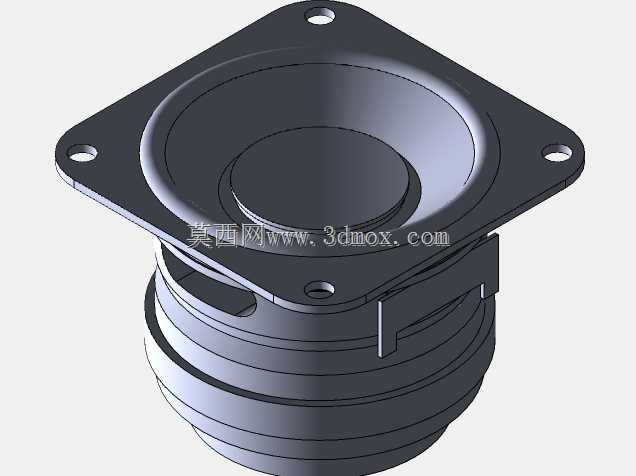

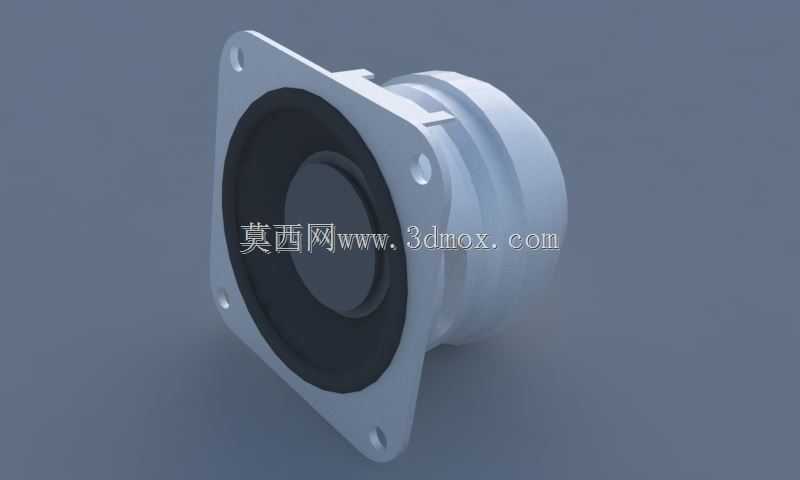

方形法兰安装全频4欧扬声器结构

这款方形法兰安装的全频发声单元，在小型音频设备、工业提示音装置、桌面音响系统中应用十分广泛，不管是嵌入式安装的工控设备提示音输出，还是紧凑型桌面音箱的发声单元选型，这类带安装法兰的小尺寸全频单元都能适配多数紧凑安装场景。从结构设计来看，单元采用方形法兰作为安装基准面，法兰四个角预留了标准安装孔位，安装时无需额外设计转接支架，直接通过螺丝即可将单元固定在设备面板的预留开孔上，法兰面与设备面板贴合后能形成稳定的支撑，避免单元工作时的振动带动周边结构产生共振杂音。单元的磁路部分采用后置筒式结构，整体向后延伸的磁路腔体不会占用面板正面的空间，能适配面板厚度较薄的设备安装需求，磁路外壳做了阶梯式的结构设计，既可以强化磁路部分的结构强度，也能在安装时起到导向定位的作用，方便装配时快速对准面板开孔。振膜部分采用复合纸质折环搭配中心防尘帽的结构，折环的顺性经过调校，能够兼顾中低频的响应量感与高频的延展表现，作为全频单元使用时不需要额外搭配分频电路，直接连接功放输出即可实现全频段声音重放，能大幅简化配套音频电路的设计复杂度。从安装边界来看，法兰的外轮廓尺寸决定了面板开孔的最小避让距离，设计安装位时需要在法兰外侧预留至少2mm的装配间隙，避免安装时法兰边缘与面板开孔发生干涉；磁路部分的向后延伸长度是内部腔体设计的核心参考尺寸，设计设备内部腔体时，需要在磁路尾部预留足够的散热与振动空间，不能让磁路尾部直接接触内部电路板或者结构件，否则会导致振动传递产生杂音，同时也会影响磁路的散热效率，长时间大功率工作下容易出现性能衰减。这类4欧阻抗的单元，适配多数常见的小功率功放输出电路，在10W额定功率下能够稳定工作，满足近距离的声音传播需求，不管是作为设备的提示音发声装置，还是小型音响的主发声单元，都能在紧凑的安装空间内实现稳定的声输出表现。在建模还原这类器件时，需要重点保证法兰安装孔的位置度、磁路部分的同轴度，以及振膜与安装法兰的相对位置精度，这些尺寸直接影响后续装配时的适配性，若安装孔位置偏差超过0.2mm，就可能出现安装螺丝无法对位的问题，若磁路部分同轴度不足，还可能导致音圈擦圈，影响单元的正常发声。
