工业用长条式视液观测取景装置结构

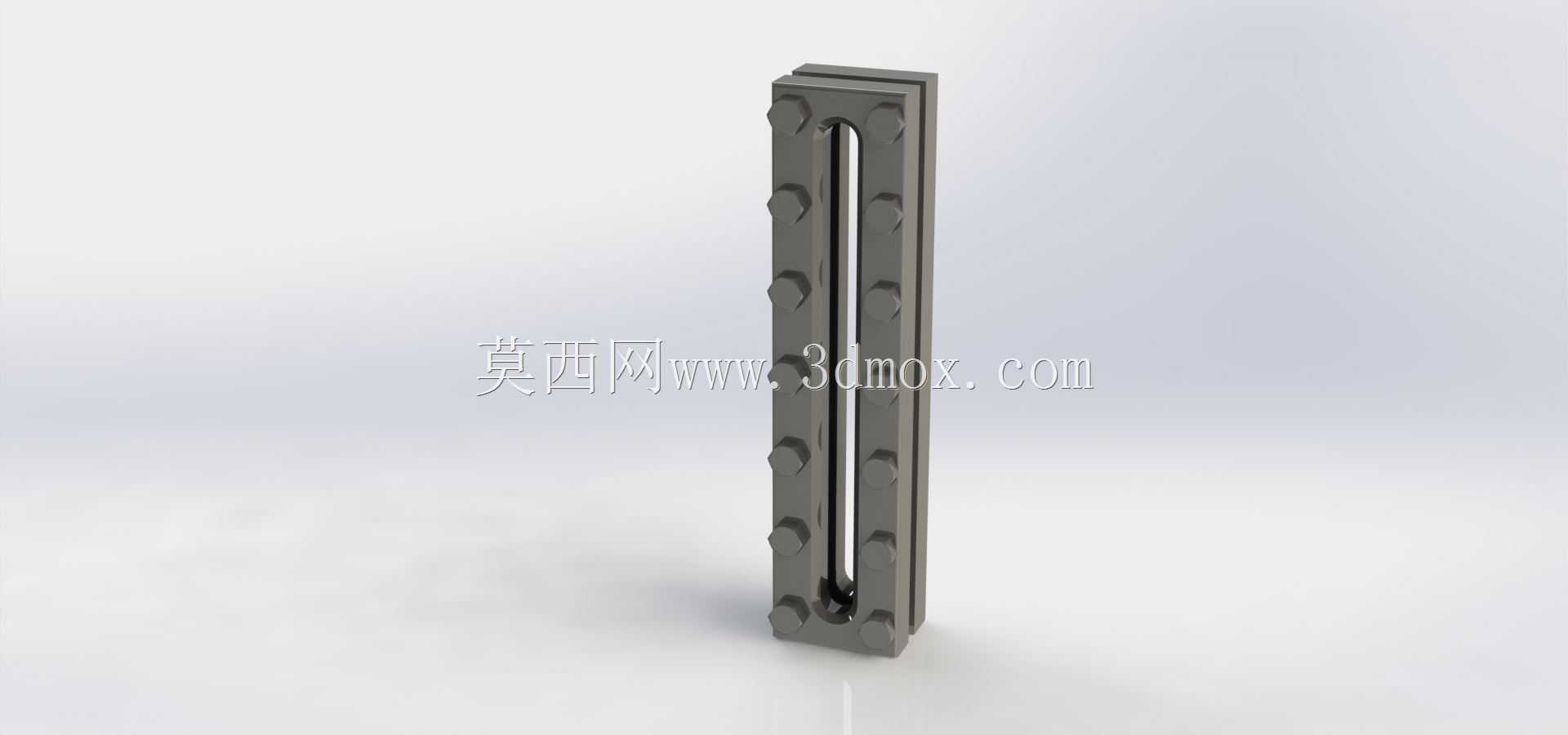

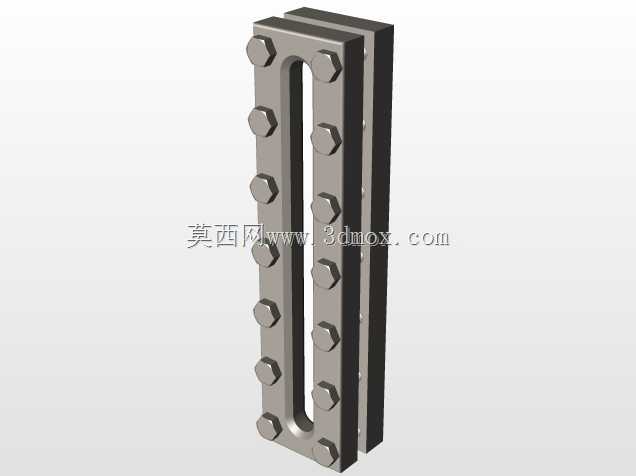

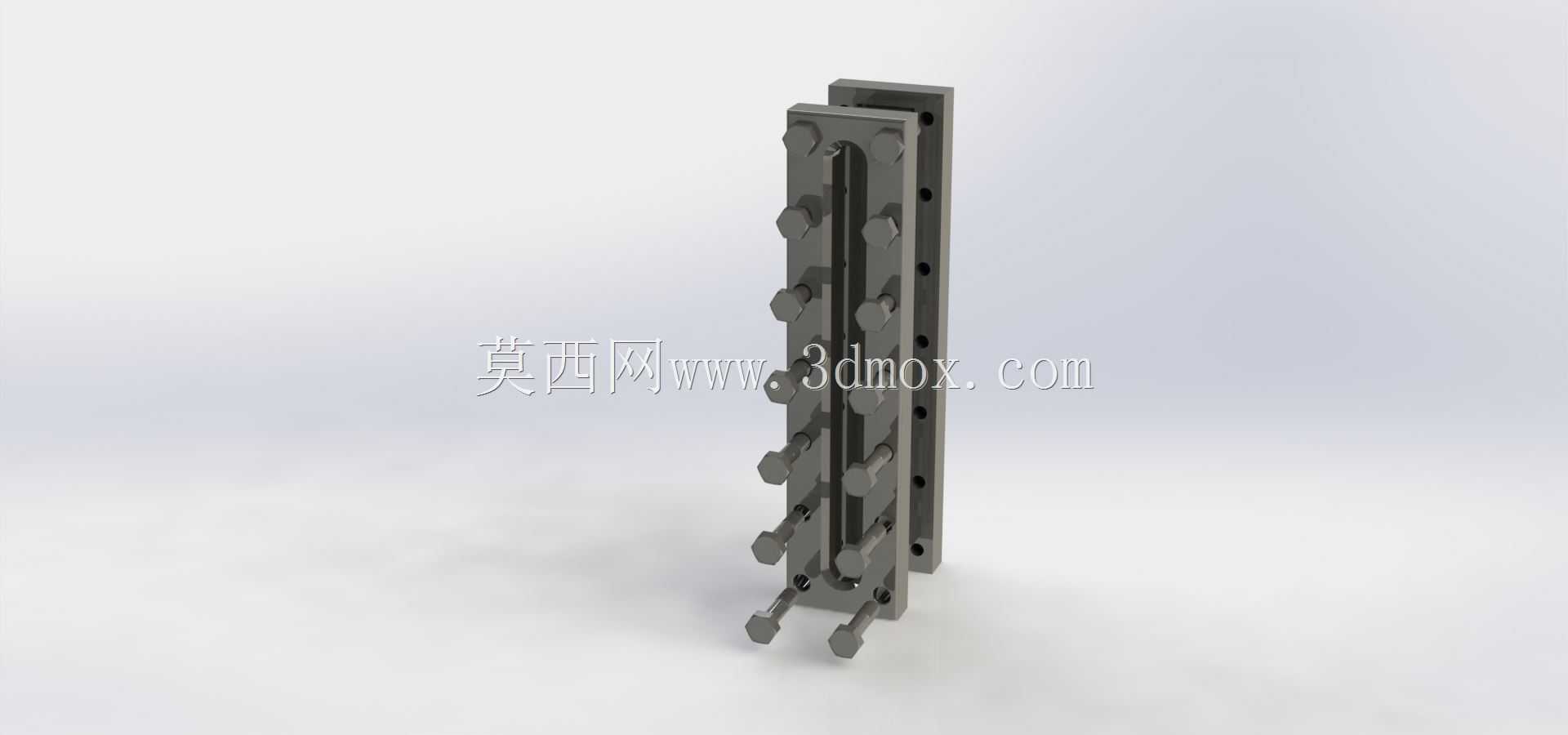

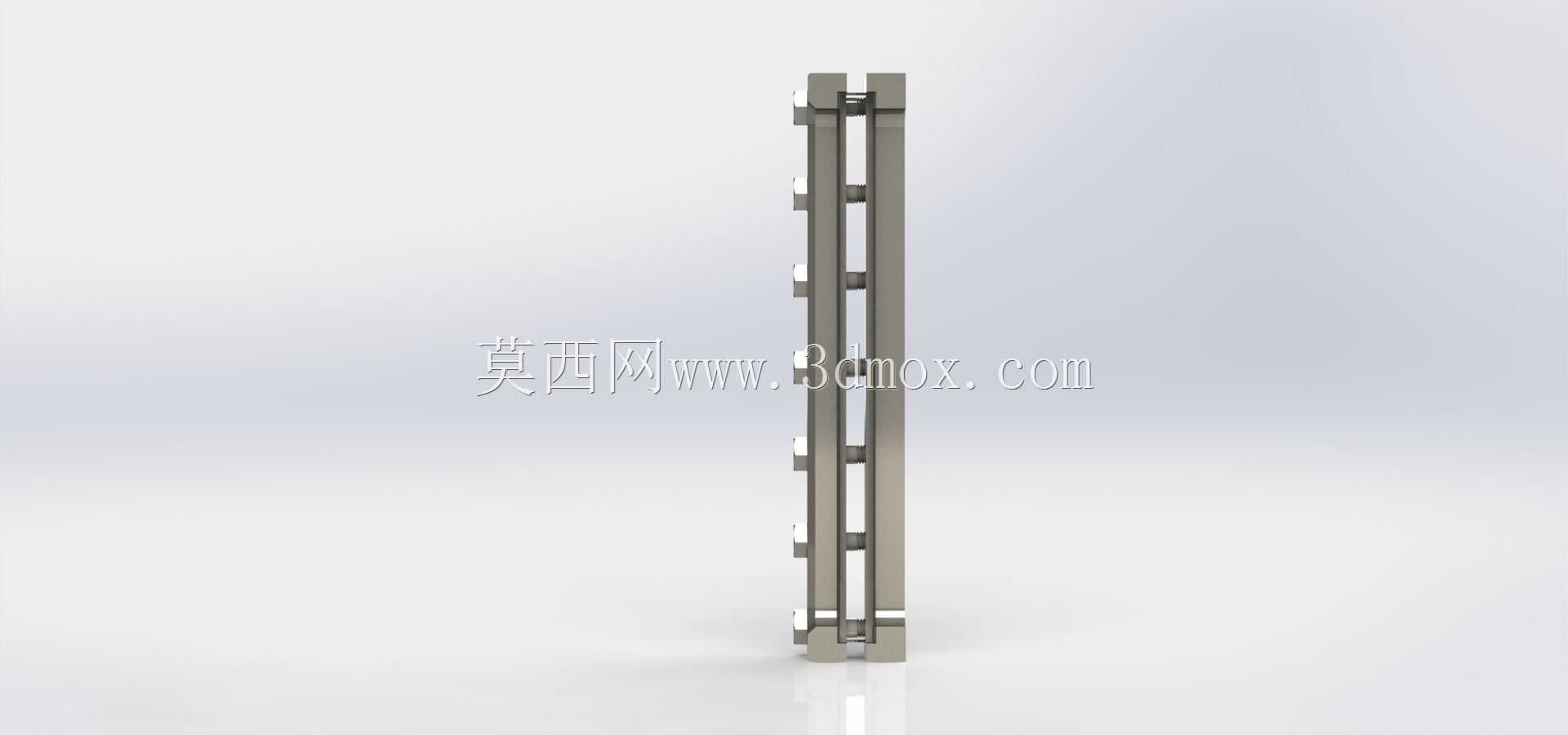

这类长条式取景观测装置，多应用在化工流体输送、液压动力站、中小型反应容器的侧壁安装场景，核心作用是让运维人员无需拆解管路或设备壳体，就能直观观测内部流体的液位高度、流动状态、介质浑浊度，部分带刻度标识的款式还能辅助判断介质存量，避免因液位异常导致的设备空转、介质溢出等故障。从结构设计来看，该装置采用双夹板对夹式安装逻辑，主体为长条形中空观测腔，两侧的金属夹板通过多组均布的锁紧螺栓实现夹紧固定，夹板上预留的沉头安装孔可直接贴合设备侧壁的预设开口完成装配，安装时只需在设备壁面开出与观测腔视窗尺寸匹配的长条形开口，加装密封垫片后锁紧螺栓即可完成固定，无需复杂的焊接或定制法兰适配，适配壁厚在3mm到12mm之间的各类金属、非金属设备壁面，安装边界兼容性较强。视窗部分采用高透耐压的透明材质，两侧夹板的压紧力均匀分布在密封胶条上，可承受最高1.6MPa的静态工作压力，适配常规工业场景下的水、液压油、低腐蚀性化工介质的观测需求。设计过程中，螺栓的排布经过受力校核，沿夹板长度方向等距分布，避免局部压紧力不足导致的密封泄漏问题，同时夹板边缘做了倒角处理，减少安装过程中的磕碰划伤风险。装置整体的外形为窄长型结构，宽度方向尺寸控制在较窄范围，不会在设备外壁占用过多安装空间，适合在设备排布紧凑、侧壁预留空间有限的工况下使用。不同于传统的圆形视镜只能观测小范围区域，这种长条式结构的观测视窗覆盖高度更大，可观测的液位区间范围更广，对于需要持续监测液位变化的储液腔体、管路低点积液区、润滑系统回油腔等位置，能提供更全面的观测视野，运维人员站在设备侧方即可快速判断内部介质状态，大幅降低日常巡检的操作难度。在建模过程中，各零件的配合公差按照通用机械密封件的装配要求设定，螺栓孔与螺栓的间隙控制在合理范围，既保证安装时的对位便利性，又不会因间隙过大导致夹板偏移影响密封效果，视窗与夹板的贴合面预留了密封胶条的安装槽位，可直接嵌入标准规格的耐油橡胶密封条，无需额外定制密封件，降低后期维护的配件替换成本。
