工业制冷用旋转螺杆式压缩机结构模型

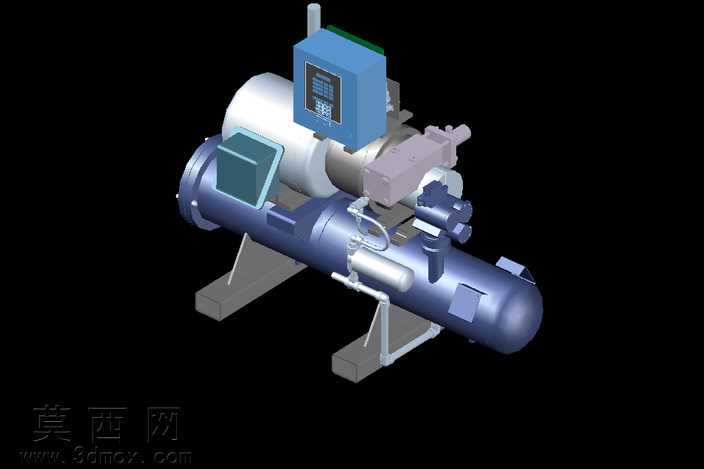

本模型为工业制冷场景应用的旋转螺杆式压缩机三维建模成果，建模过程严格遵循螺杆压缩机的真实结构比例与装配逻辑，依托三维建模软件完成全零部件的参数化搭建，完整还原了设备的核心功能结构与附属组件布局。模型主体的压缩腔体采用金属哑光材质渲染，还原铸钢壳体的厚重质感，表面的安装接口、检修视窗、管线接头均按照真实工业产品的布局逐一还原，螺杆转子的啮合结构在建模时严格匹配型线参数，保证转子间的配合间隙符合实际设计要求，可直观呈现螺杆压缩的核心工作结构。设备配套的驱动电机部分采用银灰色金属漆材质，还原电机壳体的光滑金属质感，电机与压缩腔体的连接法兰、传动衔接结构均做了精细化建模，保证装配关系的准确性。顶部的电控控制单元采用蓝色工程塑料材质搭配黑色显示屏面板，面板上的操作按键、显示区域做了细节刻画，还原工业电控箱的真实外观特征；侧面的电气接线盒采用深灰蓝色工程塑料材质，接线口的密封结构、固定螺栓均有体现。设备底部的支撑脚架采用灰铸铁材质渲染，还原铸件的粗糙磨砂质感，脚架与主腔体的连接固定结构、减震垫的分层结构均做了还原，附属的油分离器、外接工艺管线、控制阀组等组件也按照实际管路走向完成建模，管线的弯折弧度、阀门的操作手柄、接头的密封结构都做了细节处理，整体装配层级清晰，各部件的约束关系符合实际设备的组装逻辑。建模过程中以工业制冷工况的实际需求为设计核心，兼顾了结构展示的直观性与尺寸参数的准确性，可用于制冷设备的结构教学、产品方案展示、配套管路设计参考等场景，渲染阶段通过光影调整突出不同材质的质感差异，金属部件的反光、塑料部件的漫反射效果均做了针对性调试，让整体模型的视觉呈现更贴近真实工业设备的外观状态，各部件的比例协调，没有出现结构错位、比例失真的问题，完整呈现了71.5CFM排量螺杆压缩机的整体结构特征。
