R404A往复式压缩冷水机组结构模型

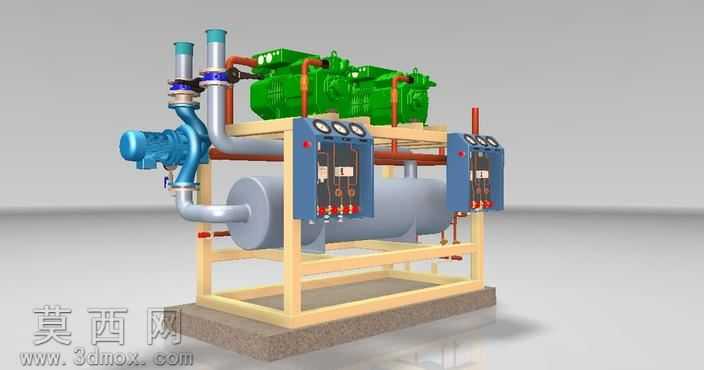

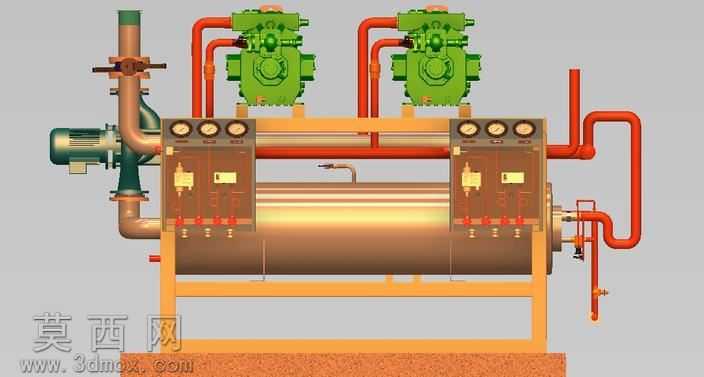

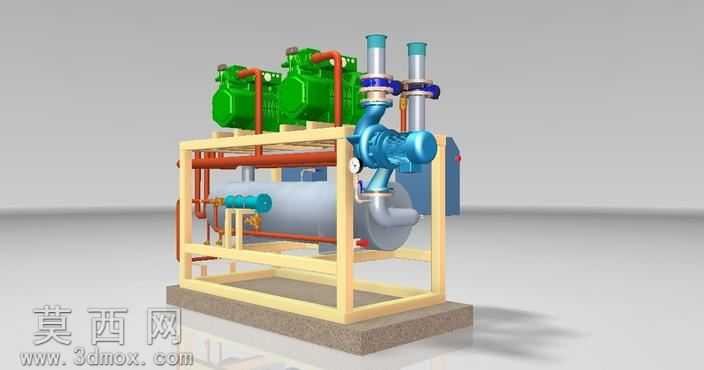

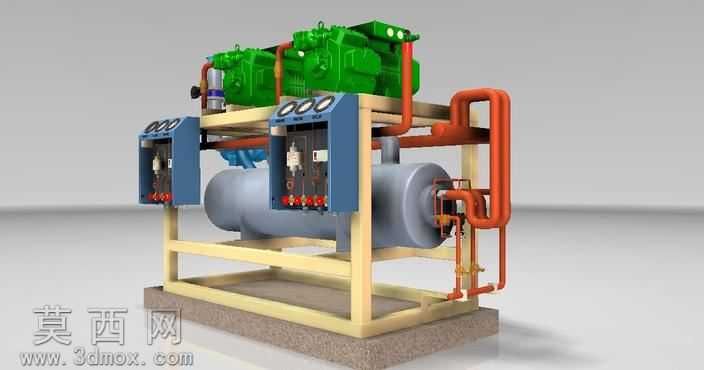

本模型为R404A往复式压缩冷水机组的三维结构模型，建模过程中严格遵循工业制冷机组的实际设计规范，先完成核心部件的参数化建模，再按照实际装配逻辑完成整机搭建。建模阶段首先对R404A往复式压缩机主体进行还原，精准复刻压缩机缸体、端盖、外接管路接口的结构特征，对绿色涂装的压缩机外壳做了分面处理，保证曲面过渡平滑无破面；随后完成卧式储液罐体、蓝色冷却泵体的建模，还原罐体的圆弧封头、管路对接法兰、泵体的叶轮腔室与外接端口结构。管路系统建模时，区分了不同介质的输送管路，对金属管道做了等径、变径段的精准绘制，还原了管道上的法兰连接、阀门、弯头的细节结构，管道排布完全参照实际机组的走管逻辑，避让机架与电控部件，符合工业管路的安装规范。机架部分采用型钢框架结构建模，还原了底架的混凝土减震基座、上层支撑框架的型材拼接结构，对框架的焊接连接位、螺栓固定位做了细节刻画，保证机架的承重结构逻辑合理。电控面板部分还原了两块蓝色控制箱的结构，精准绘制了箱面上的压力表盘、控制按钮、接线端子、压差开关与压力开关的布局，还原了高低压控制元件的安装位置与接线走向。渲染阶段对不同部件赋予对应材质：压缩机外壳采用哑光绿色工业漆材质，金属管道采用抛光不锈钢与镀锌钢管材质区分，冷却泵体采用蓝色烤漆材质，储液罐采用哑光灰色金属材质，机架采用米黄色型材涂装材质，控制面板采用蓝色工程塑料搭配透明表蒙材质，基座采用混凝土粗糙质感材质，所有材质的粗糙度、反光度参数都参照实物调整，渲染后呈现出真实的工业设备质感。模型完整还原了机组的制冷循环逻辑，包含蒸发器乙二醇循环回路、压缩机压缩回路、冷却器换热回路的结构对应关系，清晰展现了高低压控制元件对整个制冷系统的调控布局，可用于制冷设备的结构教学、装配演示、方案展示场景，所有部件均为可编辑参数化模型，可根据实际设计需求调整部件尺寸、管路走向与配置参数。
