螺杆式工业制冷压缩机三维结构设计

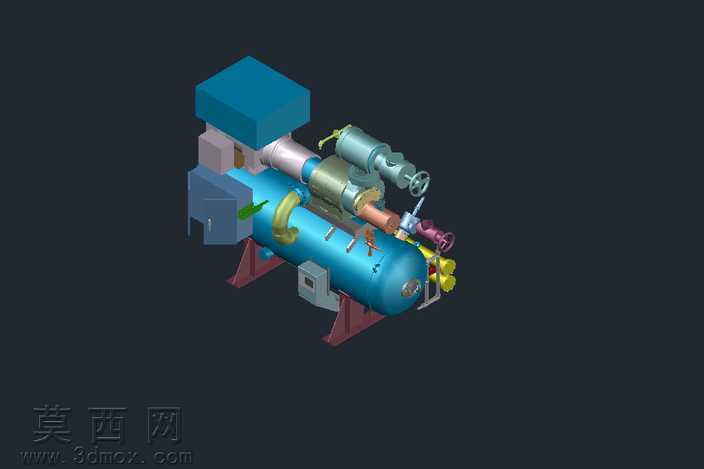

本模型为螺杆式工业制冷压缩机的完整三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体装配关系严谨，各部件间的配合公差符合制冷设备行业设计规范。建模过程中首先对螺杆式制冷压缩机的核心工作原理进行拆解，将整体结构划分为螺杆压缩主机、油气分离罐体、驱动电机组件、油路调节模块、气路控制阀组、支撑机架六大核心模块，逐一完成零件建模后按照实际装配逻辑完成总装约束，所有运动部件均保留了合理的运动间隙，可直观展示压缩机的运行装配逻辑。渲染阶段针对不同部件的材质特性进行了精细化材质赋予：卧式油气分离罐体采用压力容器专用碳钢材质，表面做工业蓝漆喷涂处理，还原真实工业设备的漆面质感；螺杆压缩腔采用高精度铸钢材质，表面做金属磨砂处理，突出核心工作部件的精密加工属性；驱动端的电控箱体采用冷轧钢板喷塑材质，接线端口、散热格栅等细节结构均做了还原；各类连接管路根据介质不同区分材质，制冷剂管路采用紫铜材质，润滑油管路采用无缝钢管材质，控制阀件采用黄铜与不锈钢组合材质，支撑机架采用铸铁喷红漆处理，不同材质的粗糙度、反光度、金属度参数均经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上完整还原了螺杆式制冷压缩机的典型结构特征：卧式布置的油气分离罐集成了储油、油气分离、制冷剂缓冲的功能，罐体上布置的视液镜、安全阀接口、温度传感器接口、油路进出口等附属结构均完整建模；螺杆主机与罐体采用刚性连接，输入端配置的联轴器、轴承座、轴封结构均按照实际选型尺寸建模；主机上方布置的能量调节机构、吸气截止阀、排气止回阀等控制部件的外形与安装位置均符合行业通用设计规范；驱动电机与主机采用同轴直联布置，电机接线盒、散热风罩等细节均有体现；底部支撑机架采用型钢焊接结构，预留的安装地脚孔位置符合设备安装的通用尺寸要求。设计过程中充分考虑了工业制冷场景下的设备使用需求，各部件的尺寸比例、安装位置均参考真实螺杆制冷压缩机的产品参数进行设定，既保证了模型的视觉完整性，也具备足够的结构参考价值，可用于制冷设备的结构教学、产品展示、方案汇报等场景。
