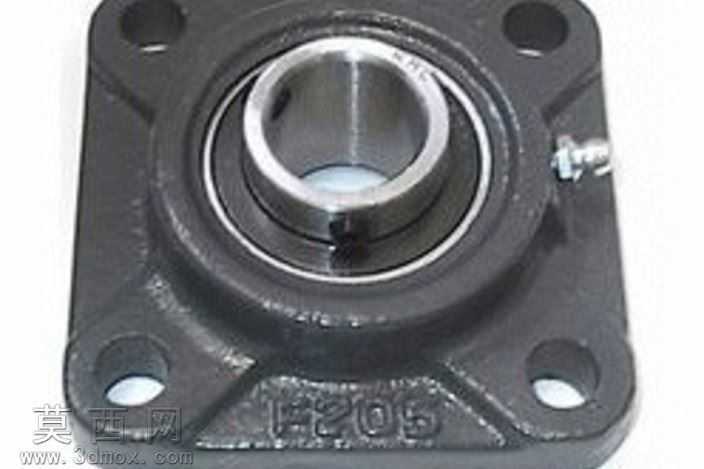

UCF204方形法兰铸铁带座轴承20mm轴用模型

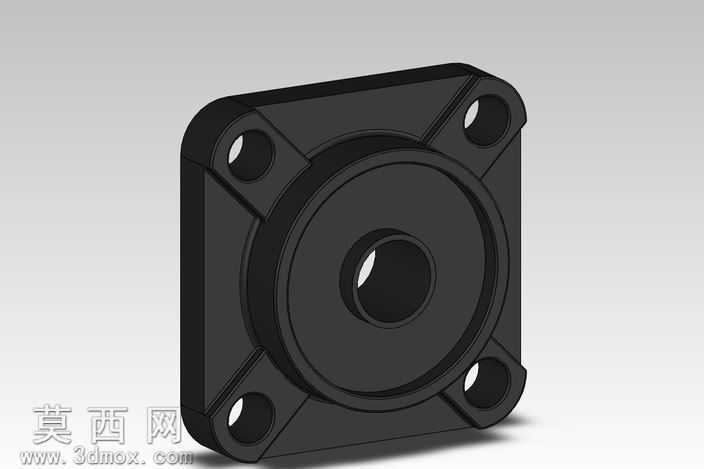

本模型为适配20毫米轴径的UCF204方形法兰铸铁带座轴承三维建模作品，建模过程以实际工业产品的尺寸参数为基准，严格还原产品的真实结构比例。建模阶段首先绘制方形法兰座的基体草图，精准定位四个安装孔的中心距与孔径参数，对法兰座边缘的铸造圆角、安装孔的沉台结构做了精细化处理，还原铸铁件铸造工艺带来的结构特征；随后构建轴承内芯部分，依次完成外圈、内圈、滚动体容纳腔的结构建模，保证轴承内孔与20毫米轴径的适配精度，同时还原轴承与法兰座的装配定位结构，呈现二者预装完成的整体状态。材质渲染环节，针对铸铁法兰座部分，采用哑光深灰铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁件表面略带颗粒感的哑光金属质感，对安装孔内壁做轻微的光泽区分，体现机加工面与铸造面的质感差异；轴承外露部分采用略带光泽的轴承钢材质，适度调整反光参数，区分与铸铁座的材质差异，让整体模型的材质层次清晰可辨。结构设计上完整还原方形法兰带座轴承的典型特征：方形法兰座可通过四个角的安装孔直接固定在安装平面，相比圆形法兰座具备更好的安装定位便利性，预装完成的轴承结构可直接适配对应轴径的传动轴，省去用户自行装配轴承与座体的步骤，符合这类外球面带座轴承的实际使用场景。建模过程中对产品的倒角、壁厚、安装孔深度等细节都做了1:1还原，没有省略关键的工艺结构，保证模型可用于装配模拟、结构展示、教学演示等多种场景，渲染输出的效果图采用柔和的影棚光源，多角度呈现产品的外观结构，清晰展示法兰座的安装面、轴承的外露端面、四个安装孔的位置关系，让观看者可以直观了解该款带座轴承的整体形态与结构特点。
