群创17寸TFT液晶显示面板三维模型

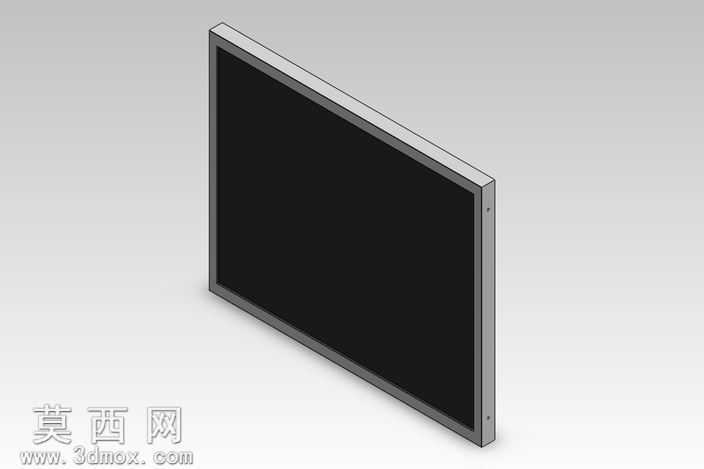

本模型为17寸TFT液晶显示面板的三维参数化建模成果，建模过程严格遵循群创MT170EN011型号面板的实际产品尺寸规范，在三维建模软件中首先完成整体外轮廓的草图绘制，通过拉伸特征生成面板的边框基体结构，精准还原窄边框的厚度比例与边角的微小倒角细节，边框侧边的安装定位孔位采用线性阵列与孔特征命令逐一完成，孔位的间距、孔径参数完全匹配实际产品的安装规格，确保模型可直接用于后续整机装配的干涉校验环节。建模过程中对面板的分层结构做了合理简化表达，外层的偏光片层、中间的液晶玻璃层、背部的背光模组层通过不同的实体分区进行区分，同时为不同结构部分匹配了对应的材质属性：边框部分赋予哑光银灰色金属质感材质，模拟实际产品的金属冲压边框表面处理效果；屏幕显示区域赋予高黑色度的哑光玻璃材质，还原液晶屏幕息屏状态下的纯黑视觉表现，同时添加轻微的表面反光属性，模拟玻璃面板的真实光学特性。渲染阶段采用柔和的环境漫反射光源，避免过强的直射光在屏幕表面形成生硬反光，通过调整材质的粗糙度、反射率参数，让边框的金属质感与屏幕的玻璃质感形成清晰的视觉区分，整体渲染效果真实还原产品的外观形态。设计思路上以实用性为核心，模型保留了所有关键的装配定位特征，没有添加冗余的装饰性结构，既保证了外观的还原度，也控制了模型的整体面数，可适配工业设计、产品结构验证、整机装配模拟等多种使用场景，能够帮助设计人员快速完成显示部件与整机外壳、内部支架的匹配设计，提前排查装配过程中可能出现的尺寸干涉问题，缩短产品开发前期的外观与结构验证周期。
