齿轮联动自适应机器人手爪结构设计

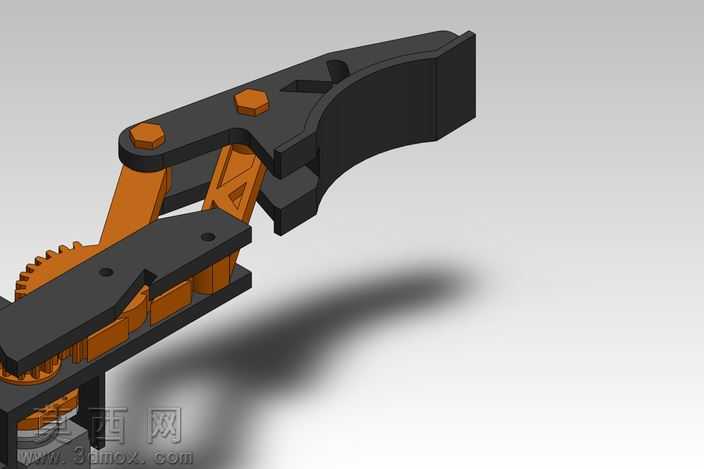

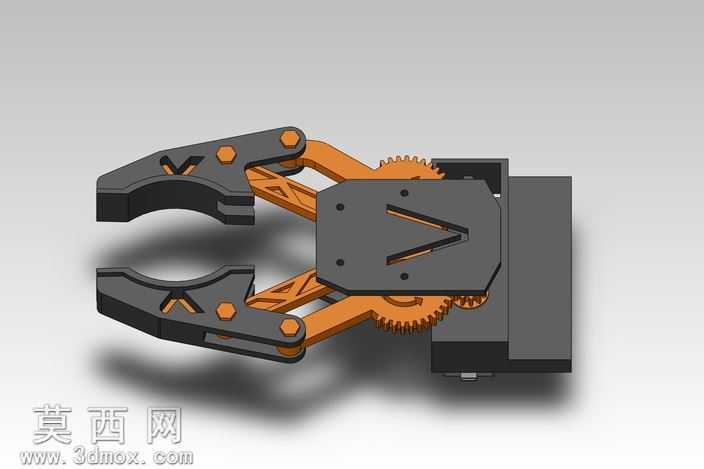

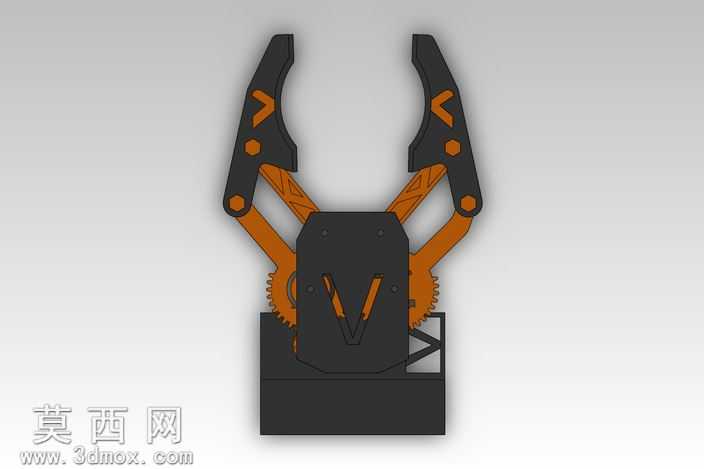

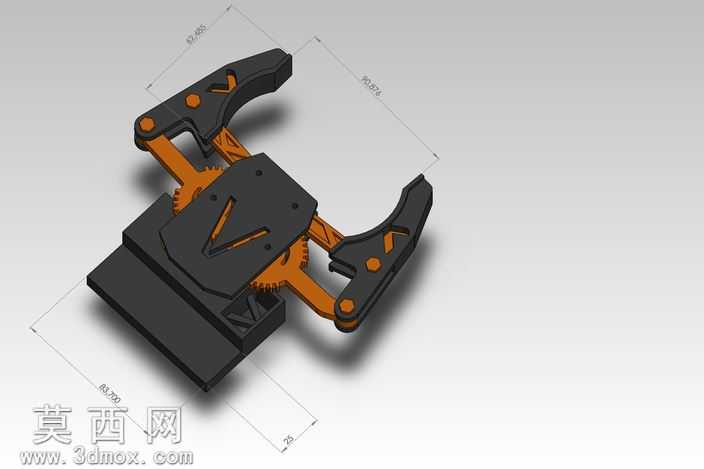

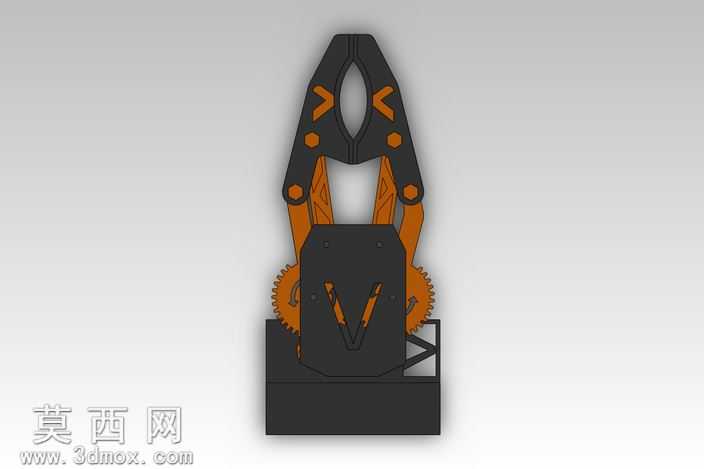

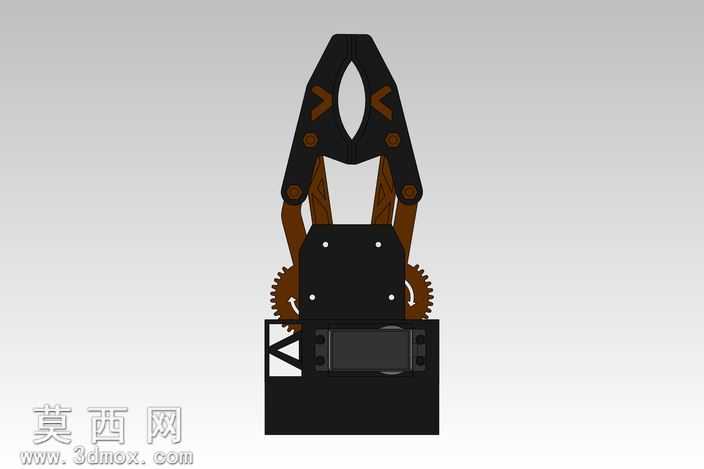

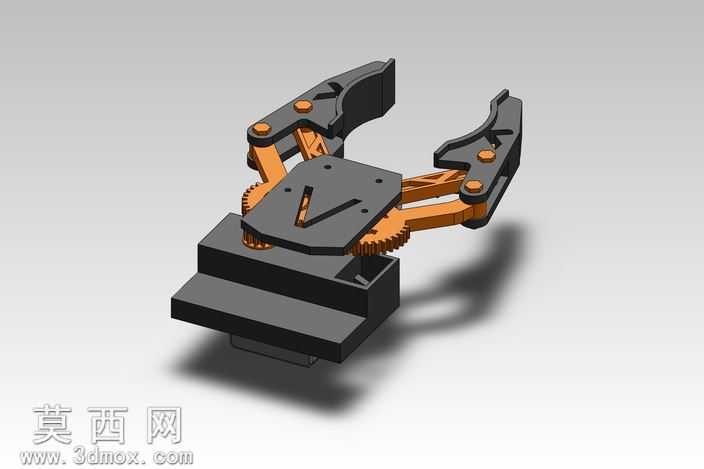

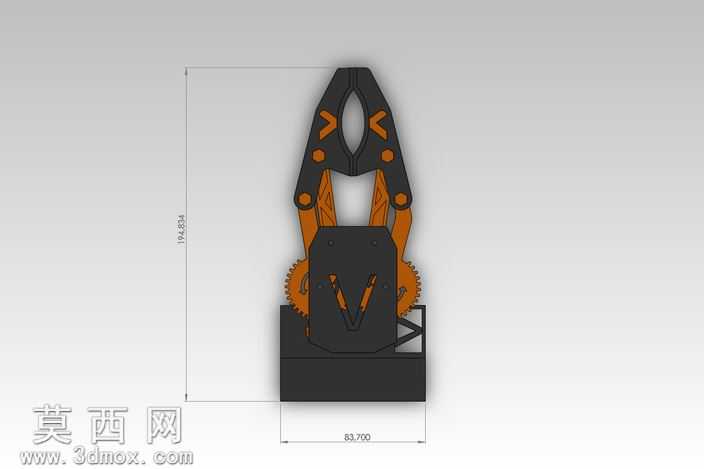

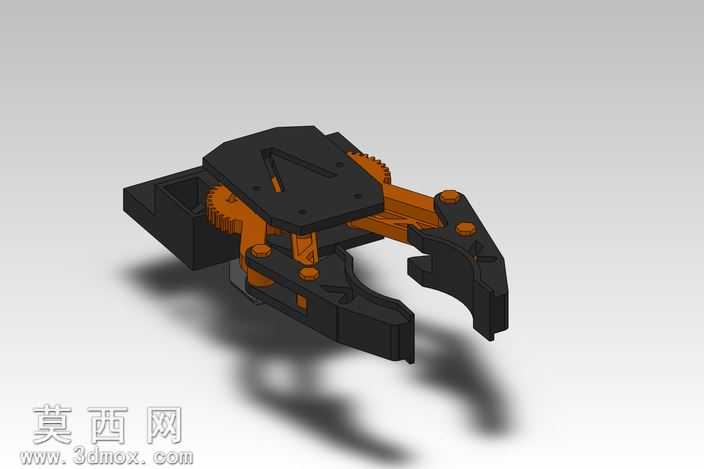

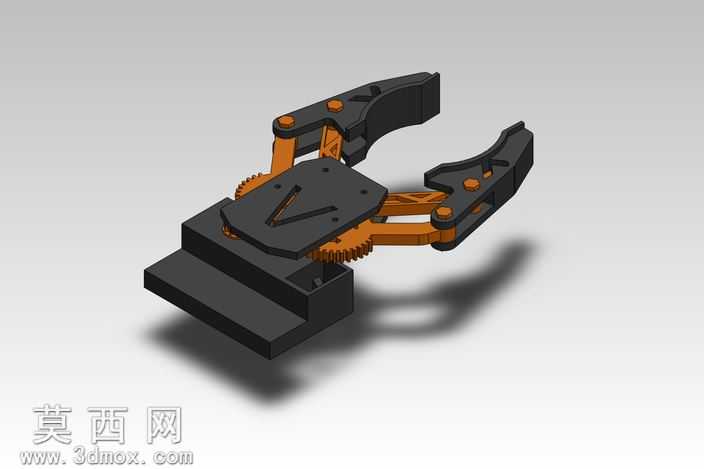

本作品为仿人手功能的机器人末端夹持手爪，整体采用对称式双指夹持结构设计，核心传动依托齿轮啮合实现两爪的同步开合动作，可保证夹持过程中两侧夹爪运动行程完全一致，避免工件夹持偏位问题。建模过程采用三维机械设计软件完成全参数化绘制，所有尺寸均可根据实际应用场景的夹持需求进行编辑调整，无需重新绘制基础特征即可快速适配不同规格工件的夹持作业。模型整体分为基座安装段、齿轮传动段、夹爪执行段三个核心模块：基座部分预留标准安装接口，可快速适配市面主流工业机械臂的末端法兰，无需额外设计转接件即可完成装配；传动段采用同轴齿轮组布局，将驱动端的旋转运动转化为两侧夹爪的同步摆转运动，传动间隙小，开合响应速度快，可实现对工件的快速抓取与释放；夹爪执行段采用内凹V型夹持面设计，配合夹爪内侧的防滑纹理结构，可同时适配方形、圆形、异形等多种截面形状的工件，夹持稳定性更强，不易出现工件滑脱问题。材质搭配上，基座与传动齿轮部分采用高强度工程塑料或铝合金材质预设，兼顾结构强度与整体轻量化需求，夹爪接触段可根据夹持工件的材质特性更换橡胶、硅胶等软质接触垫，避免夹持过程中刮伤工件表面。设计过程全程采用基础特征建模完成，依次通过草图绘制、拉伸、切除、旋转、扫描等常规建模命令构建所有零件，未使用复杂的曲面建模特征，模型结构清晰，特征树逻辑规整，便于后续使用者根据自身需求修改结构参数。手爪整体结构紧凑，安装空间占用小，开合行程覆盖常规工业小件的夹持尺寸范围，可广泛应用于工业分拣、自动化上下料、教学实验等多种场景，模型同时兼容通用3D打印格式，可直接导出进行3D打印制作实物样机，验证夹持性能与结构可靠性，无需额外进行模型修复处理。
