船用螺旋桨流场模拟三维设计作品

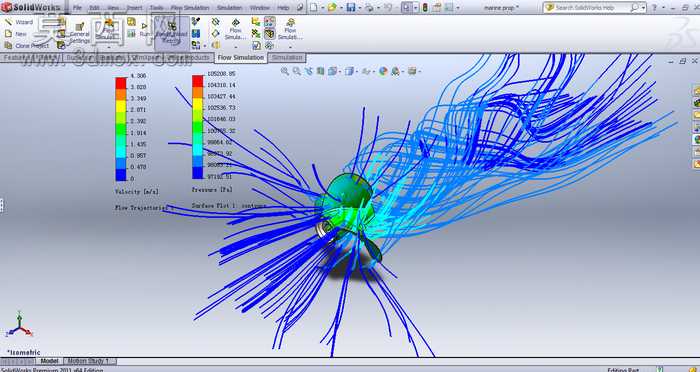

本作品围绕船用螺旋桨的工作流场特性展开三维设计与仿真分析，依托三维建模环境完成螺旋桨的精准几何构建，首先依据船用螺旋桨的典型叶型参数、桨毂尺寸、叶片扭转角度完成基础实体建模，对叶片的翼型截面、导边随边的过渡曲面做了平滑处理，保证桨叶曲面的连续性，避免后续流体仿真中出现网格畸变问题。建模过程中对螺旋桨的旋转区域与外部流场区域做了明确的域划分，将螺旋桨包裹在圆柱形旋转流域内，外部设置足够大的静止流场域来模拟船舶航行时的周边水环境，保证流体流动的充分发展，减少边界条件对仿真结果的干扰。在仿真设置阶段，针对旋转机械的流动特性选用适配的湍流模型，定义旋转域的转速参数匹配船舶常规航行工况，设置合理的入口来流速度、出口压力边界条件，对螺旋桨壁面、桨毂表面做了边界层网格加密，精准捕捉近壁面的流动细节。从仿真结果的流线分布可以直观观察到，水流经旋转的螺旋桨叶片后形成规律的螺旋状尾流，不同颜色的流线对应不同的流速与压力分布，能够清晰呈现螺旋桨工作时的压力面、吸力面压差分布，以及叶梢涡、毂涡的生成与发展形态，直观反映螺旋桨的推力产生机理与流动损失区域。本设计通过流场模拟完成了螺旋桨简单流模式的研究，可直观展现旋转推进部件的流体作用规律，为船用螺旋桨的叶型优化、水动力性能提升提供可视化的参考依据，整个建模与仿真流程逻辑清晰，参数设置贴合实际工况，能够准确复现螺旋桨旋转时的流场特征，帮助理解船舶推进部件的工作原理。
