CFM65涡扇发动机风扇叶片结构模型

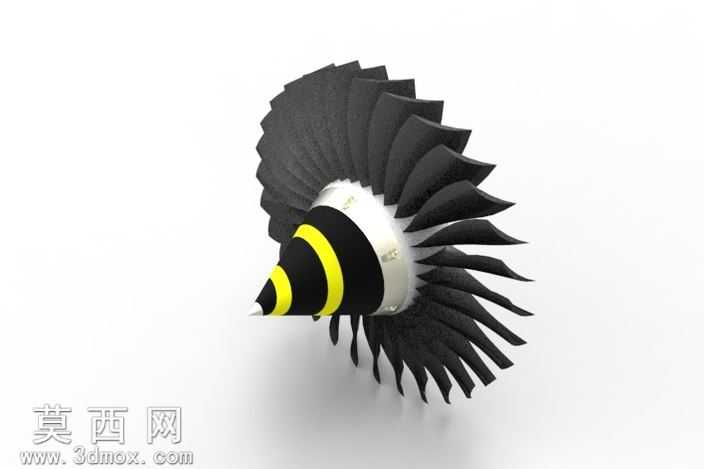

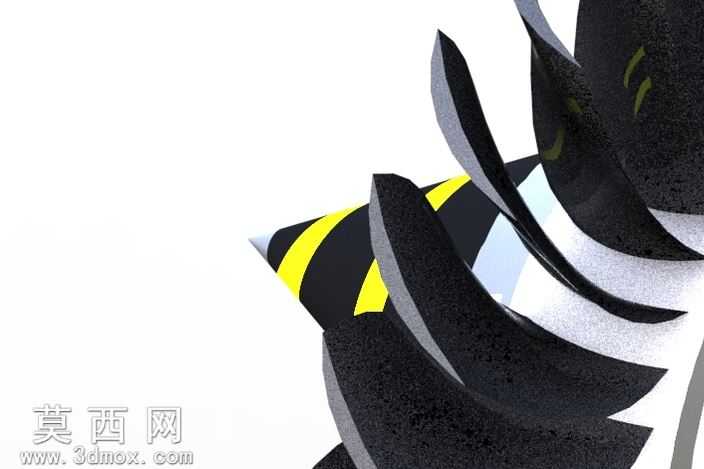

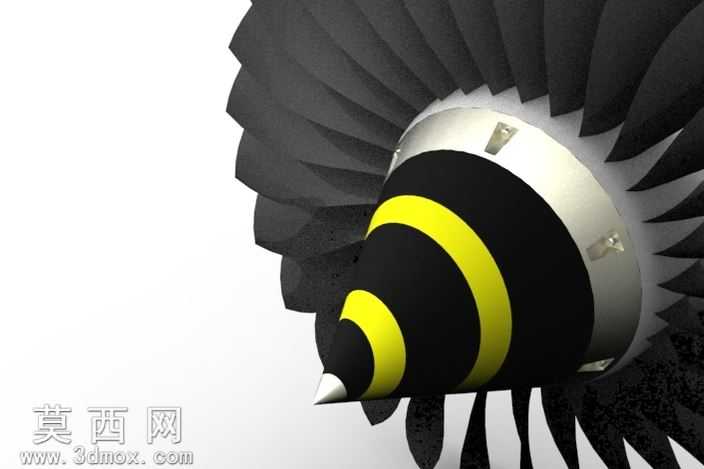

本模型以GE CFM65涡扇发动机的风扇叶片组件为原型进行三维建模还原，整体建模过程严格参考真实航空涡扇风扇的结构比例，在三维软件中首先完成中心整流锥的曲面构建，通过旋转凸台命令生成锥台基体，再对锥面进行分层曲面裁切，匹配真实发动机整流锥的黄黑警示色涂装分区，保证外观还原度。叶片部分采用阵列化建模思路，先绘制单片叶片的翼型截面草图，通过多截面曲面命令生成单片叶片的扭曲曲面实体，模拟真实风扇叶片从叶根到叶尖的扭角变化与翼型厚度渐变，再以中心轴为基准完成圆周阵列，精准控制叶片数量与排布角度，还原真实涡扇风扇的叶片布局。建模过程中对叶片根部与轮毂的连接结构做了简化处理，保留核心装配特征的同时避免过度冗余的细节影响模型运行流畅度，同时对叶片边缘做了圆角过渡处理，还原真实航空叶片的气动修形特征。材质渲染阶段，为叶片赋予哑光黑色碳纤维复合材质，添加细微的材质纹理模拟真实复合材料的表面质感，整流锥部分分别赋予高饱和度黄色与纯黑色哑光漆面材质，轮毂连接部分赋予银灰色金属材质，模拟航空铝合金的金属质感，通过环境光调整突出叶片的曲面扭曲光影变化，清晰展现每一片叶片的形态特征。模型未严格按照真实发动机的全尺寸参数进行缩放，重点还原风扇组件的结构形态与外观特征，可用于航空发动机结构教学演示、涡扇发动机原理展示、相关科普内容的可视化素材，也可作为航空类三维设计的参考组件，帮助设计者理解大涵道比涡扇发动机风扇段的基础结构逻辑，掌握圆周阵列、多截面曲面建模、曲面扭曲变形等三维建模技巧，理解航空发动机叶片的气动外形设计思路。
