葡萄枝条压接卷曲作业设备结构设计

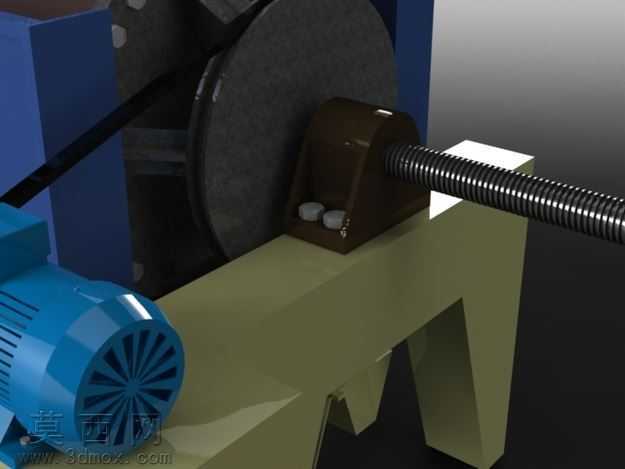

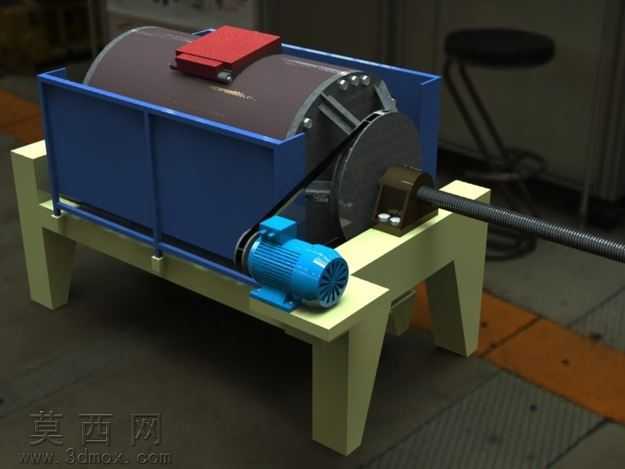

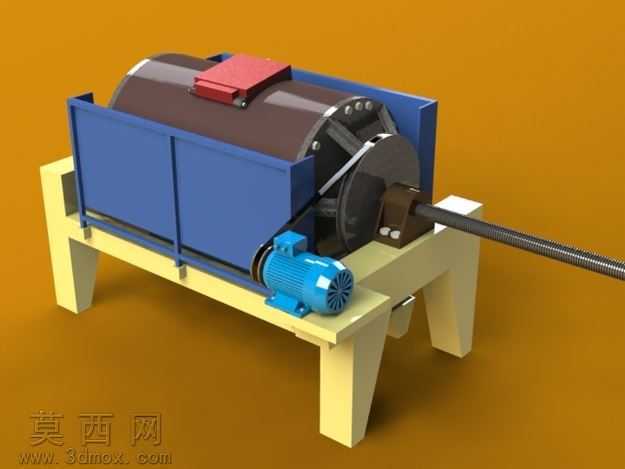

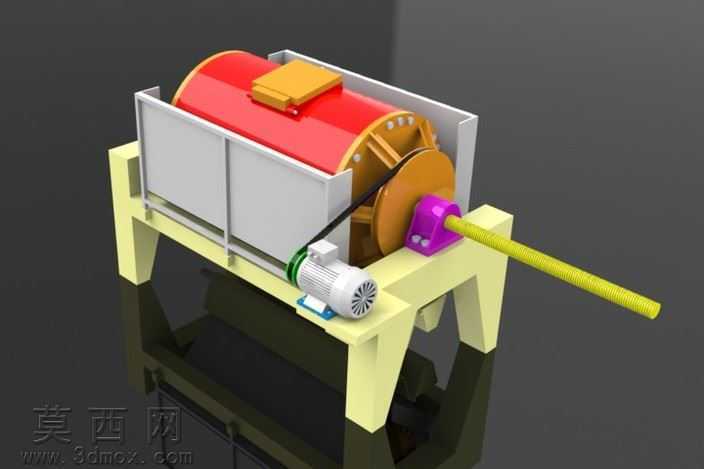

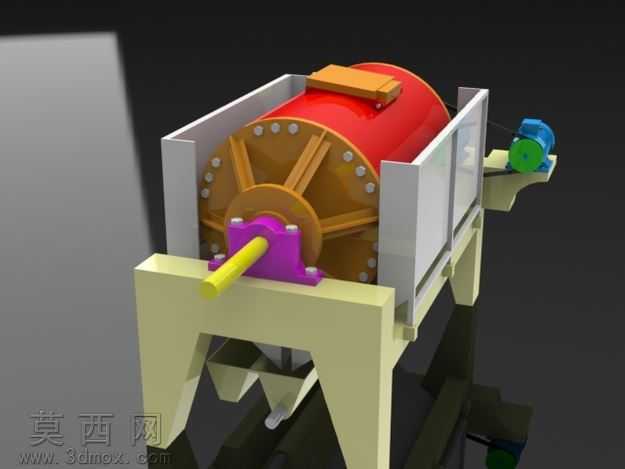

本模型为葡萄枝条压接卷曲作业专用设备，采用SolidWorks完成全参数化三维建模，整体结构围绕枝条压接、卷曲的作业工序进行模块化设计，各零部件配合关系清晰，可直接用于结构验证与生产参考。建模过程中遵循机械设计的公差配合规范，对核心传动部件、执行部件均进行了细节还原，未对结构做不合理简化，能够完整呈现设备的运行逻辑与装配关系。设备的动力输入端采用蓝色端盖散热结构的驱动电机建模，还原了电机端盖的径向散热筋结构，通过合理的材质贴图区分电机的金属机壳、塑料端盖材质，渲染阶段调整了金属材质的粗糙度与反光度，还原真实电机的哑光金属质感，散热筋的凹凸结构通过光影渲染突出立体感，避免模型呈现塑料感。核心传动部件采用梯形丝杠结构建模，精准还原了丝杠的梯形牙型轮廓、螺距参数，丝杠表面做了金属镀铬材质的渲染处理，通过细微的纹理贴图模拟加工后的金属表面拉丝效果，丝杠与配套的螺母座做了同轴度配合约束，可直观呈现丝杠传动的直线进给逻辑，螺母座上方的压接执行模块采用深棕色工程塑料材质渲染，还原了绝缘防护外壳的哑光质感，外壳上的操作按钮做了凸台结构与分色处理，区分按钮的不同功能标识。设备的支撑机架采用橄榄绿色金属板材焊接结构建模，还原了板材的折弯、焊接拼合的结构特征，机架的支撑腿做了倾斜加强筋设计，保障设备运行时的结构稳定性，渲染阶段为机架板材赋予了喷涂防锈漆的材质效果，调整漆面的细微颗粒质感，避免过度光滑的失真效果。设备的执行端配套了大直径压接滚轮结构，滚轮采用深色橡胶材质渲染，还原橡胶表面的细微磨砂质感，滚轮与机架的连接轴做了轴承配合的结构还原，可直观呈现滚轮的转动逻辑。整体渲染采用工作室柔光布光方案，通过主光源、补光源、轮廓光的多光源搭配，突出各部件的结构轮廓与材质差异，阴影做了柔化处理，避免生硬阴影遮挡结构细节，各部件的装配间隙做了合理还原，能够清晰区分不同的功能模块。设计思路围绕葡萄枝条压接、卷曲的农艺需求展开，将动力输入、直线进给、压接执行、卷曲成型的功能整合在一体式机架上，结构紧凑便于田间或加工车间移动使用，传动结构采用成熟的丝杠进给方案，传动平稳进给精度可控，能够适配不同粗细的葡萄枝条压接作业需求，各易损部件均做了快拆式结构设计，便于后期维护更换零部件。
