多层式粮食谷物振动筛选设备

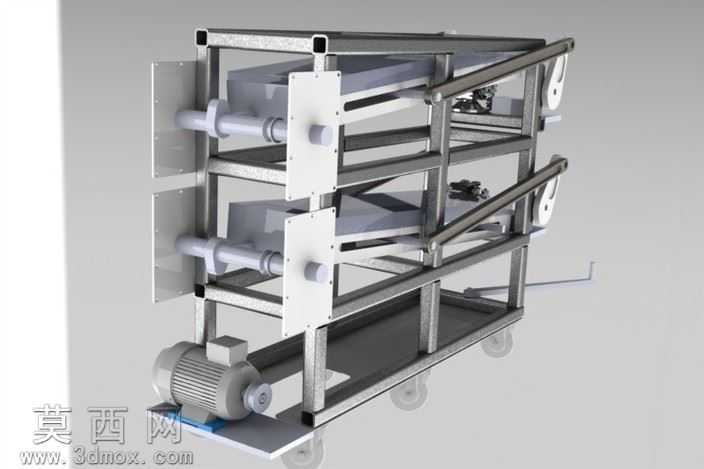

本模型为多层式粮食谷物振动筛选设备，整体采用框架式机架结构设计，建模过程中严格遵循粮食筛分设备的实际生产制造规范，对各功能模块进行了精细化的三维还原。模型顶部设置有敞口式进料斗，采用上宽下窄的锥斗造型，能够引导待筛选粮食均匀落入下方筛分层，避免物料堆积造成的筛分堵塞问题。设备主体设置三层平行布置的筛面结构，每层筛面均配套独立的振动驱动连接结构与出料导向通道，可根据粮食颗粒的粒径差异配置不同目数的筛网，实现多级分级筛选，一次性完成粮食中不同规格颗粒、轻质杂质的分离作业。机架采用方管型材拼接成型，底部配置可调式支撑脚轮，既保证了设备整体运行的结构稳定性，又方便设备在作业场地内的移位与位置调整。设备侧部布置有振动驱动电机与传动连接组件，建模时还原了电机安装座、传动偏心轮、筛面弹性支撑件等细节结构，清晰呈现振动筛分的动力传递路径。各层筛面的侧部均设置有倾斜式出料溜槽，能够将筛分完成的不同等级物料分别引导至对应收集位置，避免不同规格物料混流。模型在材质表现上，对机架金属结构、筛网编织纹理、电机外壳漆面、溜槽光滑内壁等不同部件做了区分化的材质设置，金属部件赋予哑光不锈钢质感，筛网部分还原编织网面的通透质感，电机部分还原铸铁外壳的磨砂质感，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕粮食筛分的作业需求，采用多层叠加的筛体布局，在有限的设备占地面积内提升筛分效率与分级精度，各层筛面的倾斜角度、振动行程参数均参考实际农用筛分设备的作业参数设置，保证结构逻辑符合真实设备的运行原理，可作为粮食加工设备设计、筛分机械结构教学的参考模型，清晰展现振动筛选设备的整体构造与工作逻辑。
