四缸发动机配气曲柄传动结构三维设计

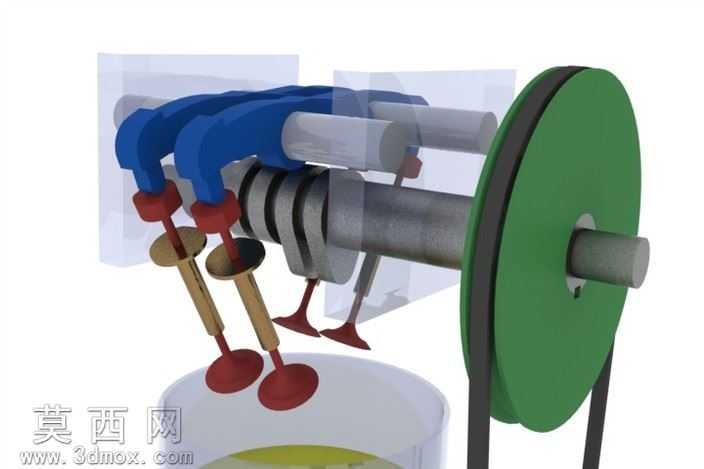

本作品为四缸动力单元的完整传动配气结构三维建模成果，建模阶段依托参数化设计逻辑完成全零件的尺寸关联搭建，首先对核心的曲轴部件进行基准定位，按照四缸发动机的点火间隔角设定曲柄销的相位角度，确保各缸活塞运动行程的时序匹配，曲轴的主轴颈、曲柄臂、平衡配重块均按照实际机械加工的工艺特征做了细节还原，轴颈部位的圆角过渡、配重块的去重槽结构都做了精准刻画，保证模型结构符合真实动力部件的力学设计逻辑。配气机构部分完整还原了顶置气门的传动链路，从凸轮轴的凸轮型线设计开始，每个凸轮的轮廓曲线按照气门升程的时序要求做了参数化拟合，确保凸轮转动时可以精准驱动挺柱、推杆、摇臂完成气门的定时开闭，气门的锥面密封结构、气门弹簧的螺旋支撑特征、气门导管的定位结构都做了独立建模，各零件之间的装配约束完全按照实际机械配合关系设定，转动曲轴时可以直观观察到气门按照预设时序完成开闭动作，还原真实发动机的配气工作过程。带轮传动部分作为动力输入输出的端侧结构，带轮的轮槽尺寸按照标准V带的规格做了匹配设计，带轮与曲轴输出端的键连接定位结构做了细节呈现，传动带的柔性特征在渲染阶段做了材质区分，还原橡胶带的哑光质感。渲染阶段针对不同零件的材质属性做了差异化设置，曲轴、气门、挺柱等金属运动部件采用了磨砂钢材质，调整金属粗糙度参数还原机加工金属的哑光金属质感，凸轮轴的支撑轴瓦部分做了合金材质的区分，呈现出轴瓦的耐磨合金表面特征；气门室的上部结构采用半透明工程塑料材质，设置合适的透明度参数，既可以直观展示内部的配气传动结构，又能还原外部壳体的轮廓形态；带轮采用绿色工程塑料材质，还原工业带轮的常用外观特征，传动带采用黑色橡胶材质，添加细微的表面纹理提升真实感；推杆部分采用铜合金材质，调整金属反射参数呈现铜质零件的暖调金属光泽。整体装配过程严格遵循机械装配的工艺顺序，从曲轴的缸体定位开始，依次完成活塞连杆组的装配、凸轮轴的轴承定位、配气机构各传动零件的连接、端侧带轮的固定，所有配合面都设置了正确的约束关系，不存在零件干涉问题，转动曲轴即可演示完整的动力传递与配气动作过程，可用于动力机械结构的教学演示、原理展示以及相关零部件的设计参考，完整还原了四缸动力单元核心传动配气结构的机械特征与运动逻辑。
