振动盘式自动分料进纸机构设计

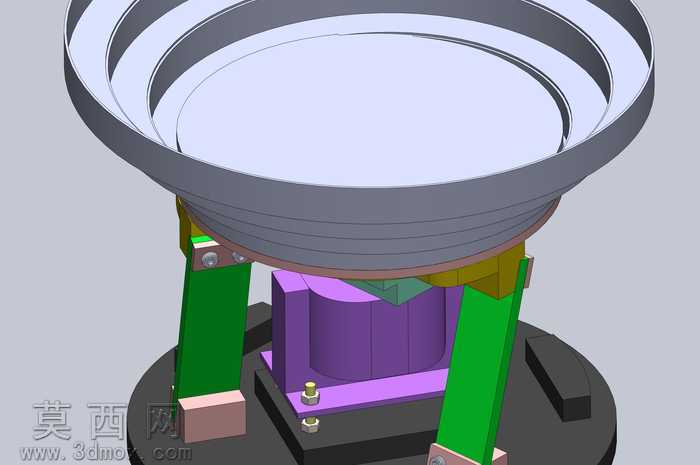

本作品为振动式分料进纸机构的三维设计成果，整体采用自顶向下的参数化建模思路完成全结构搭建，首先完成核心振动驱动模块的基准定位，以底部圆形安装基座为装配基准，依次排布紫色的振动发生主体、三组呈120度均匀分布的绿色支撑弹片、连接弹片与上部料盘的金色紧固连接件，再完成上部螺旋送料料盘的装配匹配，所有零件均通过配合约束完成精准定位，不存在干涉错位问题。建模过程中针对不同功能部件匹配了对应的材质表现：上部螺旋料盘采用哑光金属材质模拟不锈钢冲压成型的实际质感，表面设置轻微的磨砂粗糙度还原工业设备的真实外观；支撑弹片采用高饱和度的绿色烤漆材质，对应实际生产中弹片表面的防锈涂层处理；振动主体模块采用紫色硬质工程塑料材质，匹配驱动模块外壳的绝缘防护属性；底部基座采用深灰色铸铁材质，体现基座的厚重配重属性，所有紧固件均采用亮面镀锌金属材质，还原标准件的外观特征。结构设计上，该机构依托电磁振动驱动原理，通过三组倾斜布置的弹性支撑片将振动源的高频微幅振动转化为上部料盘的螺旋扭转振动，带动料盘内的片状物料沿螺旋轨道有序上行，实现单张物料的依次分离与定向输送，可适配办公设备、小型自动化产线的片状物料供料需求。建模过程中对螺旋轨道的升角、支撑弹片的倾斜角度、振动模块的安装间隙都做了参数化设置，可根据不同的物料尺寸、送料速度需求快速调整参数完成结构迭代，所有零件的建模均保留了完整的特征树，可直接编辑修改关键尺寸，装配体中保留了所有配合关系，可直接用于运动仿真验证振动送料的运行逻辑，也可导出工程图用于后续的加工生产参考。渲染阶段采用柔和的工业环境光，避免过度反光遮挡结构细节，清晰展现各部件的装配关系与外形特征，直观呈现该进纸机构的整体布局与结构特点。
