儿童户外公园塑料组合滑梯设计

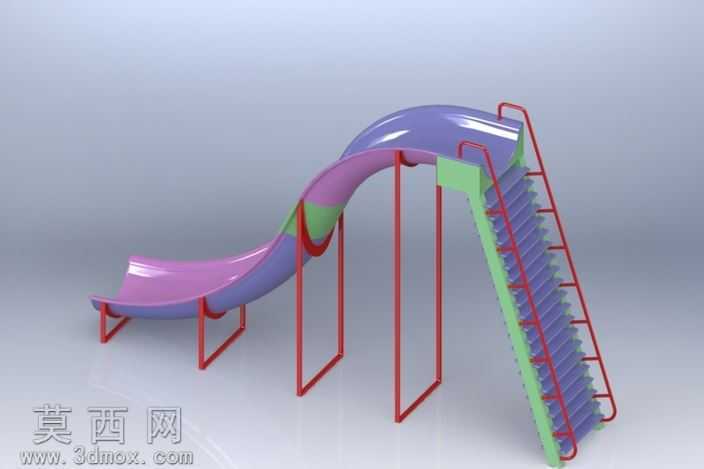

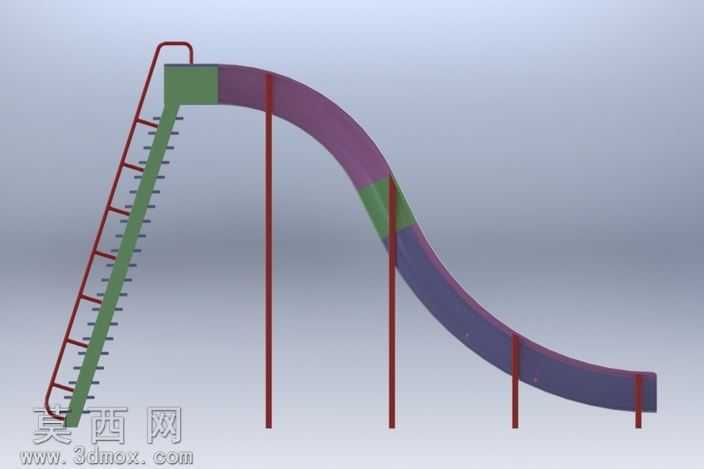

本作品为儿童户外公园使用的塑料组合滑梯三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循儿童游乐设施的安全设计规范，兼顾结构稳定性与外观童趣性。模型整体分为波浪形滑行道、支撑框架、登梯三个核心功能模块，各模块间的装配关系完全还原实际产品的连接逻辑，可直接用于结构验证与生产参考。建模阶段首先搭建整体尺寸框架，依据儿童使用的人体工程学参数确定滑行道的坡度、宽度与两侧防护边高度，滑行道采用S形波浪曲面设计，通过放样、曲面剪裁、加厚等命令完成主体造型，曲面过渡处做了大圆角顺滑处理，避免尖锐棱角带来的安全隐患，同时曲面曲率连续，保证滑行过程的流畅体验。支撑框架采用圆管型材搭建，通过焊件模块生成标准圆管构件，所有支撑立柱底部设置加宽的落地支撑脚，增大与地面的接触面积提升整体稳定性，支撑与滑行道的连接位置设计了贴合曲面的固定卡扣结构，保证连接强度的同时避免外露突出部件。登梯部分采用倾斜梯架搭配等距踏步的设计，梯架两侧设置连续的弧形扶手，扶手高度符合儿童抓握的尺寸要求，踏步表面做了防滑纹理的凹凸结构建模，梯身与滑行道顶端的平台做了平滑衔接，平台边缘设置加高防护挡板，防止儿童在登梯顶端发生跌落风险。材质与渲染阶段，滑行道主体采用高光泽度的工程塑料材质，设置紫、粉、绿的分色配色，色彩明快符合儿童审美，表面添加轻微的磨砂质感模拟实际塑料滑梯的触感，避免高反光带来的视觉不适；支撑框架与扶手采用红色金属烤漆材质，添加细微的金属颗粒质感提升真实感；登梯踏步采用半哑光的硬质塑料材质，防滑纹理处做了粗糙度区分，还原真实防滑面的视觉效果。渲染时采用柔和的漫反射环境光，搭配主光源模拟户外自然光效果，阴影柔和自然，清晰展现各部件的结构层次与材质差异。设计过程中充分考虑户外使用的耐候性与结构强度，所有承重部件的壁厚都做了合理设置，连接位置做了加强筋结构建模，整体结构无易脱落小部件，所有外露边缘均做倒圆角处理，完全符合儿童游乐设施的安全设计要求，模型各零件可单独导出用于工程图绘制与生产开模参考。
