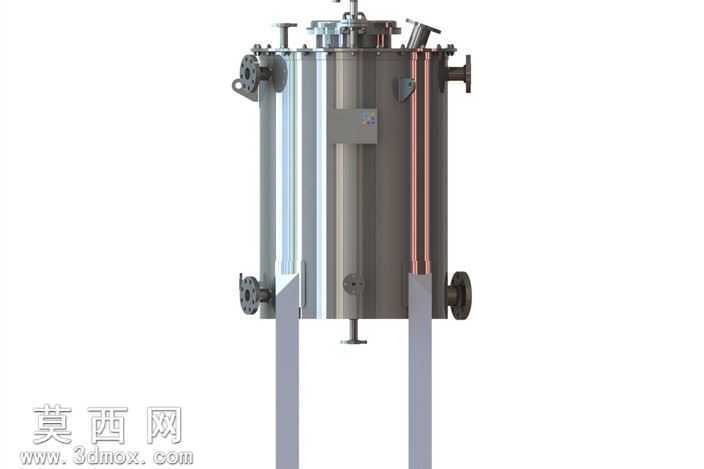

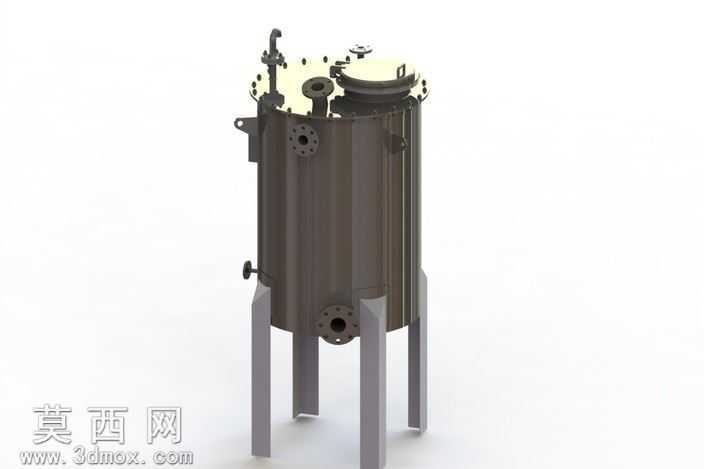

立式不锈钢承压储液罐体三维设计

本作品为立式承压储液罐体的三维参数化建模成果，建模过程严格遵循工业罐体设计规范，以真实工业储液设备的结构逻辑为核心开展设计。建模阶段首先完成罐体主体的曲面构建，采用等壁厚立式圆柱筒体结构，顶部搭配标准椭圆封头，底部采用锥形收底结构，保证内部介质可完全排空无残留，所有曲面过渡均做圆角处理，避免应力集中问题，符合承压设备的结构设计要求。材质渲染阶段，罐体主体采用哑光拉丝不锈钢材质，还原工业级不锈钢板材的真实质感，表面添加细微的拉丝纹理与使用磨损痕迹，避免塑料感；支撑支腿采用碳钢喷塑材质，呈现哑光深灰质感；接口法兰采用机加工金属材质，突出金属切削后的平整光泽；顶部阀门、仪表配件分别匹配对应工业材质，手轮部分添加防滑纹理细节，密封件采用黑色橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上，罐体周向均匀布置三根立式支撑支腿，支腿与罐体底部采用焊接式连接结构，支腿底部设置安装底板，预留螺栓安装孔位，方便设备现场固定安装；罐体侧壁、底部、顶部分别设置多组标准法兰接口，分别用于介质进出、仪表安装、检修操作，接口位置经过合理排布，预留足够的操作安装空间；顶部设置快开式人孔结构，搭配锁紧压件与密封结构，方便后期内部检修维护，同时设置安全阀接口、排气接口、液位仪表接口，满足储液设备的安全运行与状态监测需求；罐体侧壁设置液位计安装位与取样接口，适配常规工业储液场景的使用需求。设计过程中充分考虑设备的加工工艺可行性，所有焊接位置预留合理的焊接收缩余量，法兰尺寸匹配通用工业管道标准，支腿承重经过结构受力校核，保证模型不仅具备外观展示效果，同时可直接用于后续的工程出图、生产加工参考，整体模型结构完整，细节丰富，无破面、错面等建模问题，装配逻辑符合真实设备的组装顺序。
