台式计算机主板结构三维建模展示

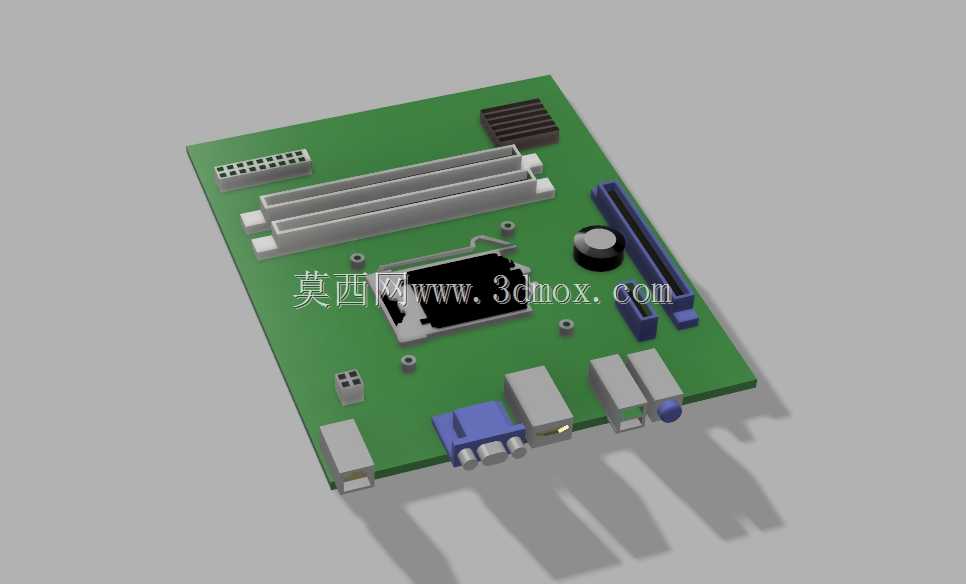

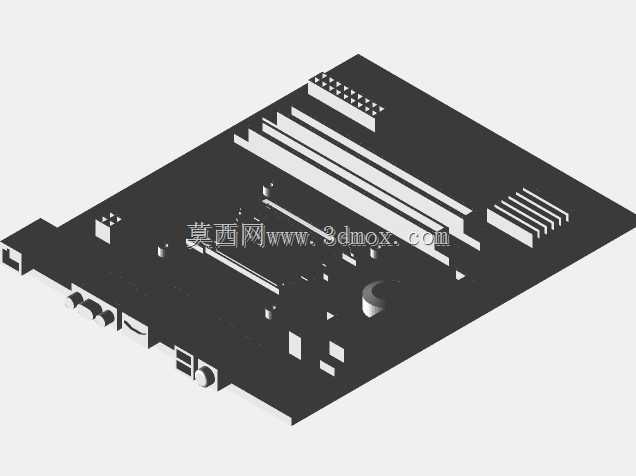

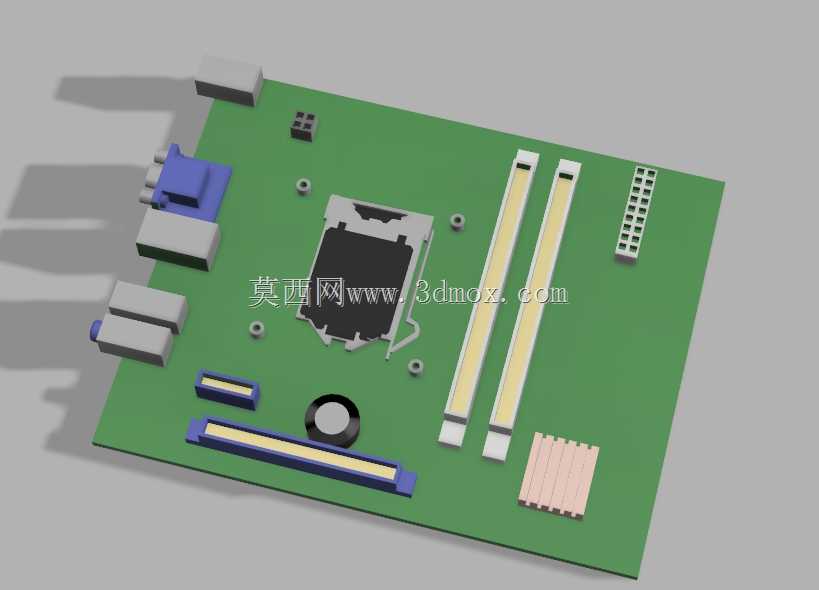

作为计算机核心承载部件，主板的三维结构设计直接决定整机组装的兼容性与硬件扩展能力，建模过程中需优先还原各功能模块的空间布局与安装边界，为机箱适配、散热方案设计、硬件选型提供直观的结构参考。从实际应用场景来看，该主板模型可用于计算机组装教学演示、机箱结构干涉校验、散热风道仿真分析等场景，帮助结构工程师在整机开发阶段快速确认各部件的装配关系，避免后期打样出现硬件冲突问题。模型完整还原了CPU安装座的卡扣结构与定位凸点，其周边预留的电容安装位高度经过精准测算，可匹配常规塔式风冷散热器的安装间隙，不会出现散热器与内存插槽、供电模块干涉的问题。两条长条形内存插槽采用标准DIMM规格建模，插槽两端的卡扣开合角度、插槽内部的定位隔断都按照实物比例还原，可直观展示内存安装时的对位方向与卡扣锁止状态，方便新手用户理解内存安装的操作要点。主板侧边的I/O接口区域完整还原了VGA视频接口、USB接口、音频接口的排布位置与接口外形，接口的伸出高度与挡板安装位的尺寸完全匹配标准ATX机箱后置挡板规格，可直接用于机箱I/O挡板的开孔位置校验。主板上的24Pin主供电接口、CPU供电接口位置经过布局优化，走线空间预留充足，不会出现电源线材弯折半径不足导致的安装困难问题。PCIe扩展插槽的位置与主板边缘的距离符合行业通用规范，可兼容全尺寸独立显卡的安装，插槽末端的固定卡扣结构也做了细节还原，能直观展示显卡安装后的锁止状态。主板上的CMOS电池座、前置插针组、SATA硬盘接口都按照实际主板的排布位置建模，各元件之间的间距满足手工插拔操作的空间需求，不会出现手指无法伸入操作的问题。主板四角的固定孔位完全遵循ATX板型标准孔距，孔位周边预留的绝缘层宽度符合安规要求，安装到机箱铜柱上时不会出现电路板短路风险。建模过程中对主板上的电容、电感、散热片等元件的高度做了分层处理，可直接用于机箱侧盖的间隙校验，确认侧板安装后不会挤压主板表面元件，同时也能为CPU风冷散热器的高度选型提供准确的尺寸参考，避免出现散热器过高导致侧板无法闭合的问题。主板上的芯片组散热片采用简化的块状建模，其安装孔位与主板对应位置完全对齐，可用于演示散热片的固定方式与导热硅脂的涂抹区域，帮助用户理解主板散热模块的装配逻辑。
