阿布加西亚C4MAG鼓式渔轮卷筒结构设计

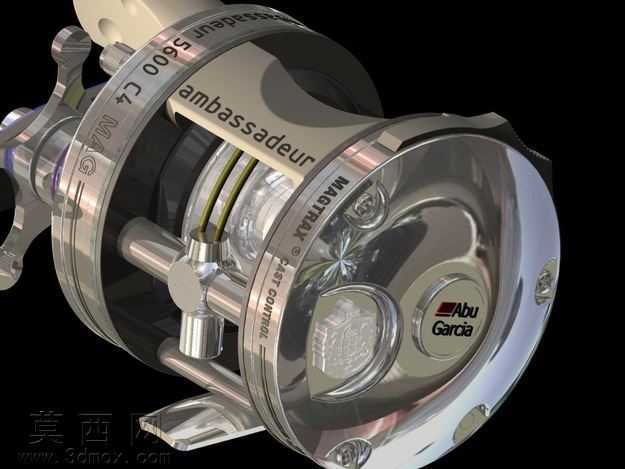

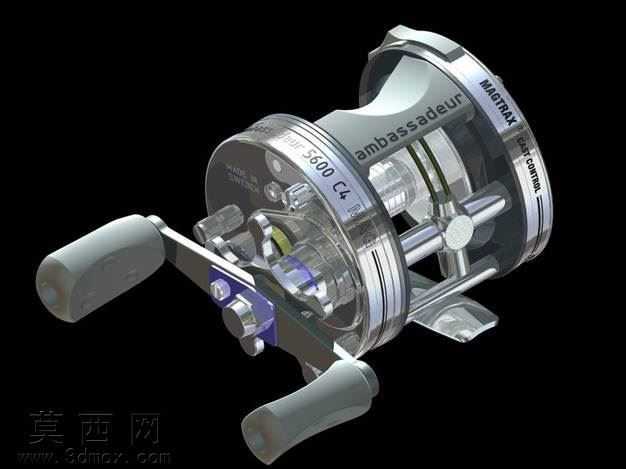

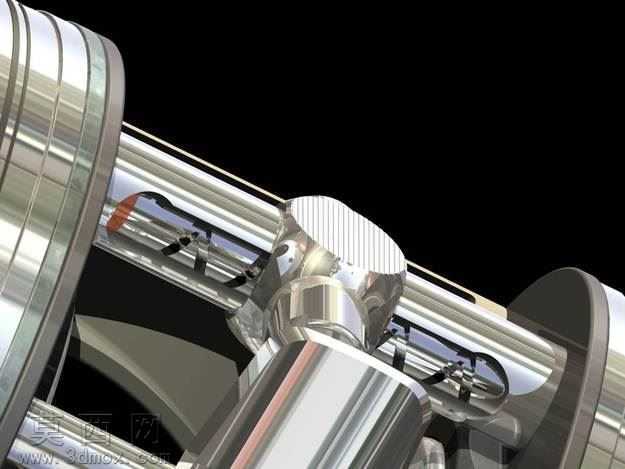

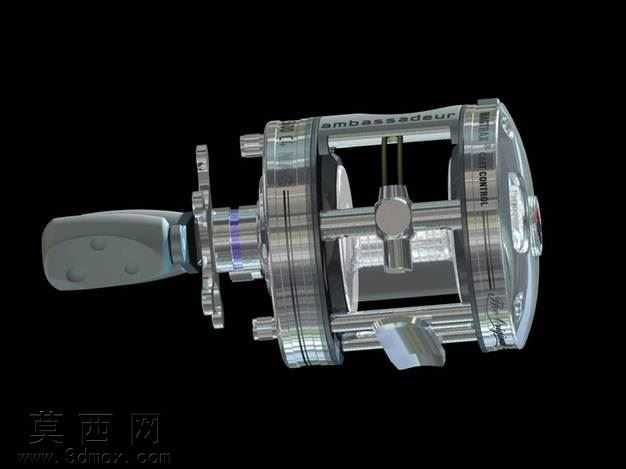

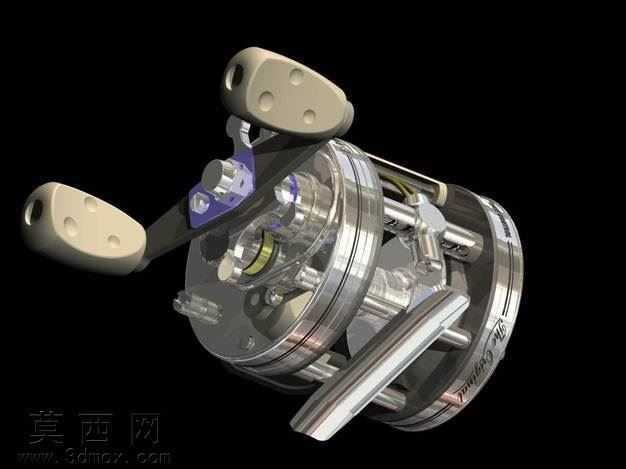

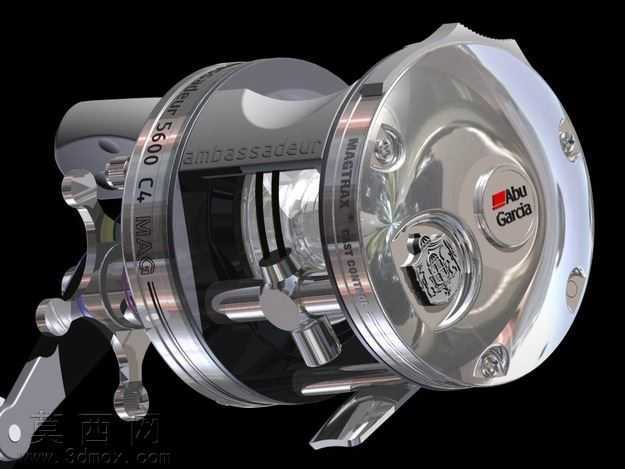

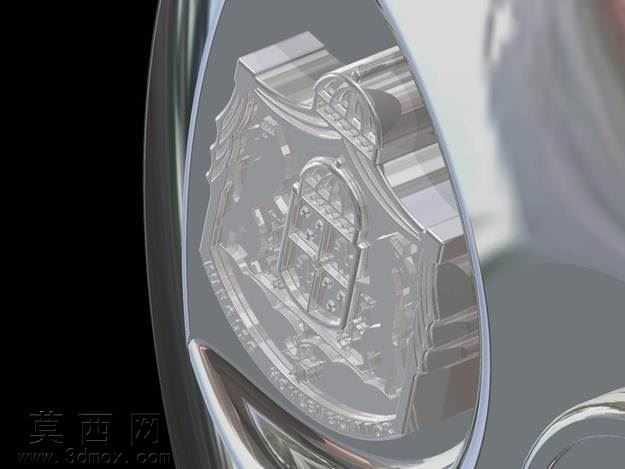

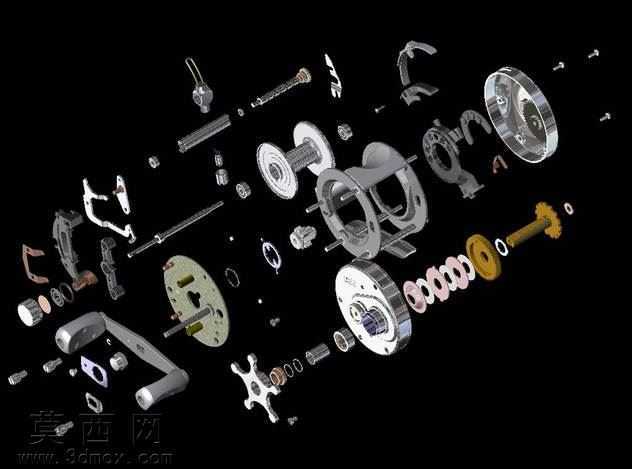

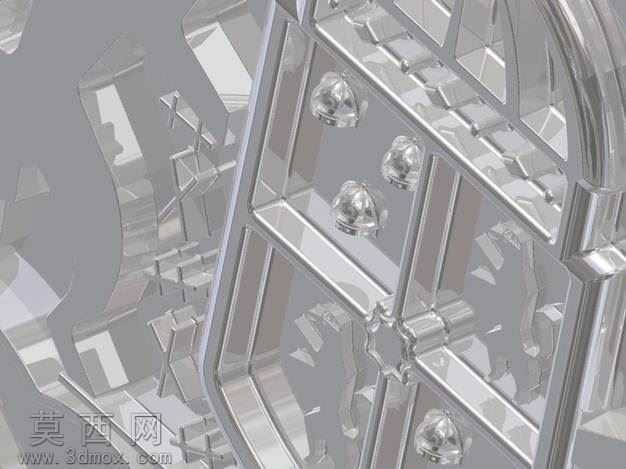

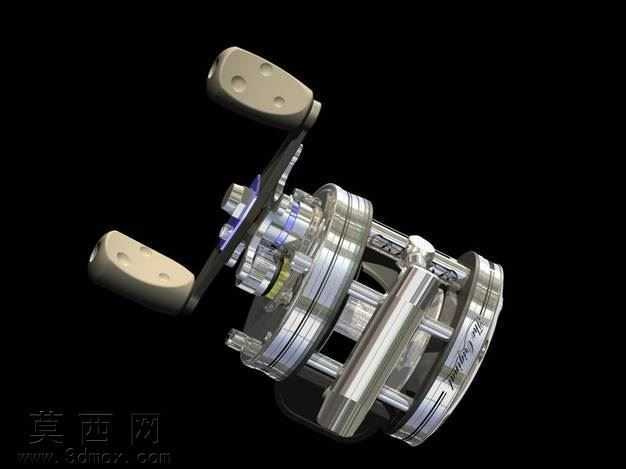

本作品为阿布加西亚C4MAGbaitcasting鼓式渔轮卷筒的完整三维设计成果，建模阶段严格遵循实物测绘的尺寸参数，在Autodesk Inventor环境中完成全参数化建模，对渔轮的金属主体框架、线杯卷筒、离合拨杆、调节旋钮、传动齿轮组、刹车调节结构、摇臂组件等每一个独立零部件都进行了精细化的特征构建，还原了镀铬金属外壳的曲面弧度、侧边防滑齿纹的细节、品牌标识的浮雕特征，所有零部件的装配约束完全匹配实物的装配逻辑，可实现完整的机构运动仿真。材质与渲染阶段，针对渔轮不同部件的材质特性进行了区分设置：主体金属外壳采用高反光镀铬金属材质，调整了反射粗糙度与环境贴图映射参数，还原亮面金属的镜面反射质感与边缘高光效果；内部传动结构采用哑光钢材材质，区分出机加工金属的细腻磨砂质感；塑料调节部件设置了对应的半哑光塑料材质参数，不同材质的折射率、粗糙度、金属度参数都经过反复调试，渲染输出的效果图高度还原实物的视觉质感，金属部件的光影反射自然真实，细节纹理清晰可辨。设计过程中重点梳理了鼓式渔轮卷筒的核心结构逻辑，完整还原了离心刹车结构、线轴传动结构、离合按板的联动结构，对每个部件的配合公差进行了模拟验证，同时完成了整体装配、部分组件分组装配、完整拆卸状态的模型构建，配套制作了对应的结构展示动画，可直观呈现渔轮卷筒从整体到拆分的各部件位置关系、装配顺序与联动运作原理，能够清晰展示鼓式渔轮的内部机械结构，为渔具结构研究、产品改良设计、机械结构教学提供精准的三维数字模型参考，模型的结构完整性高，细节还原度强，可直接用于结构演示、渲染展示与二次设计开发。
