直线动磁式电能转换磨砂收获装置

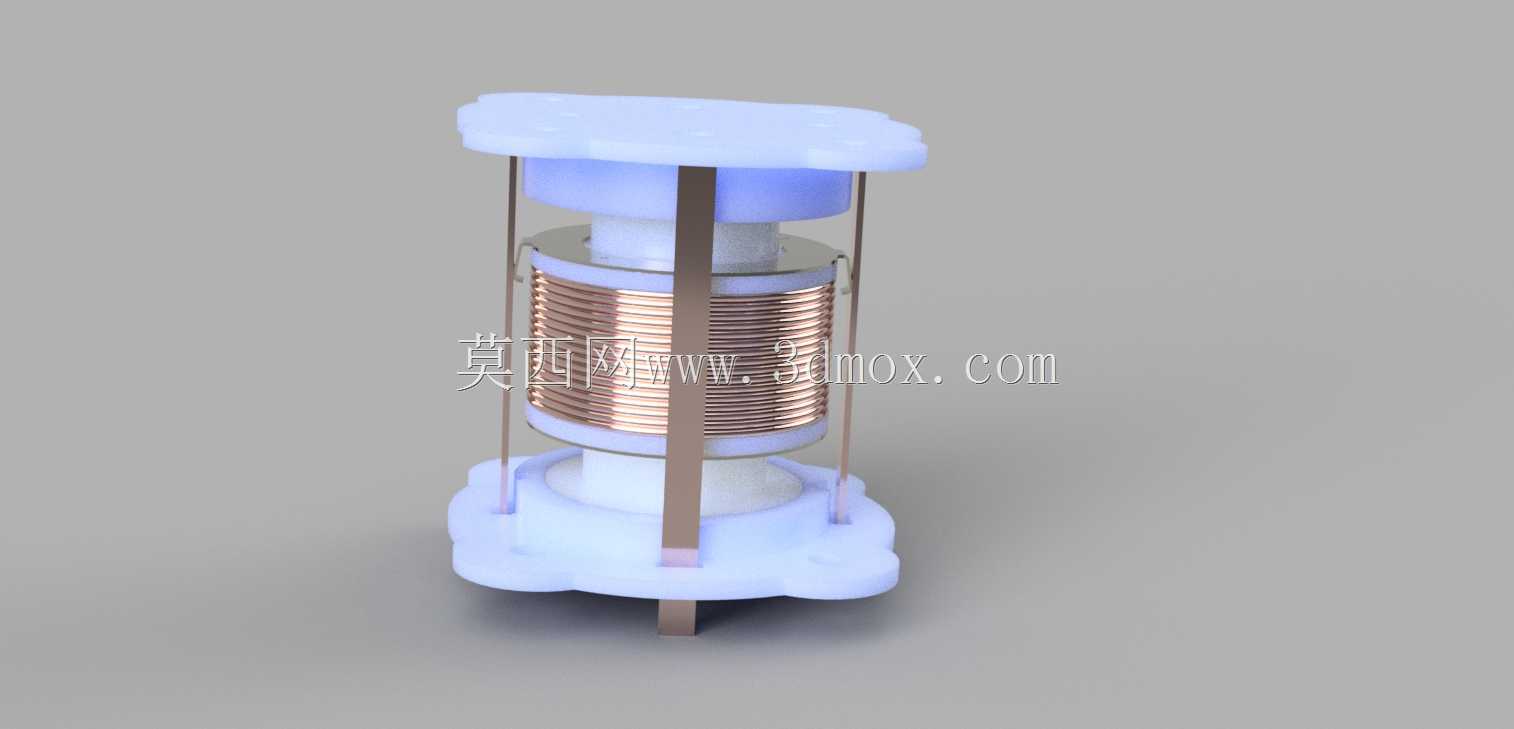

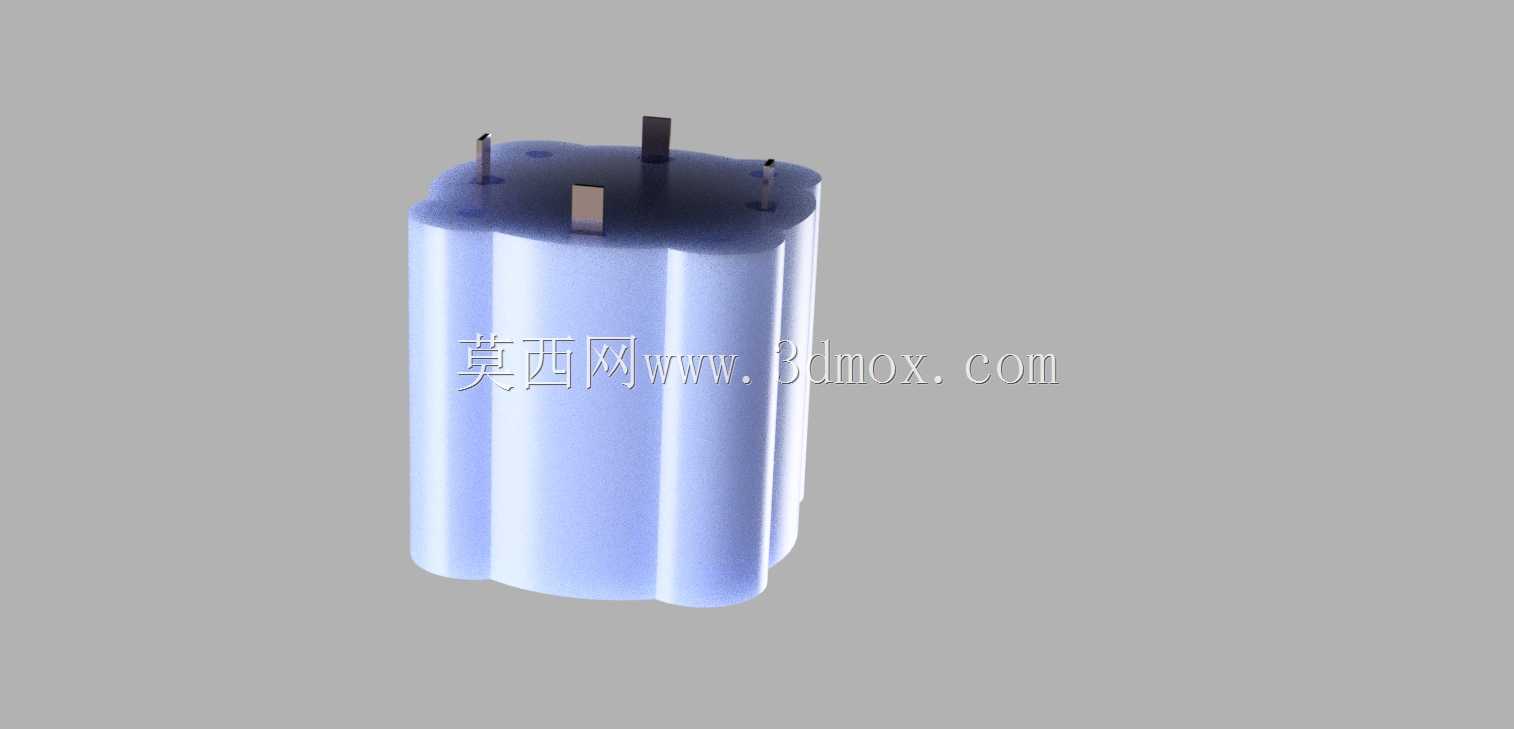

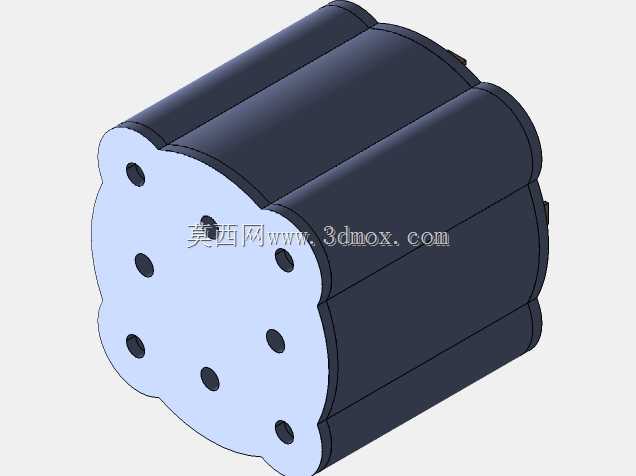

该装置核心功能是依托静止磁体与动圈的直线相对运动完成电能转换，可适配小范围往复直线运动场景的能量采集需求，常见于微型振动能量回收、低功耗传感节点自供电、小型往复式作业终端的电能补给场景，无需额外旋转传动结构即可直接将直线往复机械能转化为可用电能，省去了传统旋转发电结构所需的曲柄连杆、换向器等中间转换部件，能有效降低传动损耗与结构故障率。从结构设计逻辑来看，装置采用上下对称的绝缘支撑端盖作为安装基准，端盖预留的定位凸台与安装孔位可直接适配对应安装腔体的固定需求，整体径向尺寸控制紧凑，轴向长度可根据动圈行程需求做对应调整，安装时仅需保证上下端盖同轴度，即可保障动圈运动过程中不与磁路结构发生剐蹭。磁路部分采用柱状静磁体搭配外围导磁结构的设计，可在动圈运动行程范围内形成均匀的轴向磁场，动圈采用多层密绕的漆包线结构，通过四根对称布置的弹性导电支撑杆与上下端盖连接，既作为动圈直线往复运动的导向复位结构，同时承担电能输出的导电通路，省去了额外的复位弹簧与滑动导线结构，进一步压缩了整体结构体积。实际应用中，该结构可适配毫米级到厘米级的直线往复行程，动圈运动过程中切割磁感线产生的感应电动势可直接通过支撑杆引出，经过整流稳压后即可为后端低功耗电路供电，相较于传统旋转式发电结构，该装置无接触磨损部件，长期运行可靠性更高，适合在无外接电源、存在持续直线往复振动或位移的场景下长期工作。结构设计上充分考虑了装配便利性，上下端盖采用卡扣与粘接结合的固定方式，磁体与导磁套采用过盈配合装配，动圈绕制完成后可直接与支撑杆焊接固定，整体装配工序简单，零部件通用化程度高，可根据不同的输出电压、功率需求调整动圈匝数、磁体牌号以及行程长度，适配不同的应用场景参数要求。安装边界方面，装置整体为圆柱类结构，外围无突出异形结构，可直接嵌入圆柱形安装腔体内，端盖的安装孔位可根据实际安装需求做定制化调整，无需额外设计转接结构即可完成固定，运动过程中动圈仅沿轴向做直线运动，无径向偏移量，对安装空间的径向预留间隙要求较低，适合在空间紧凑的微型设备内部集成使用。
