1至1.5千瓦功率段风力发电核心机组结构

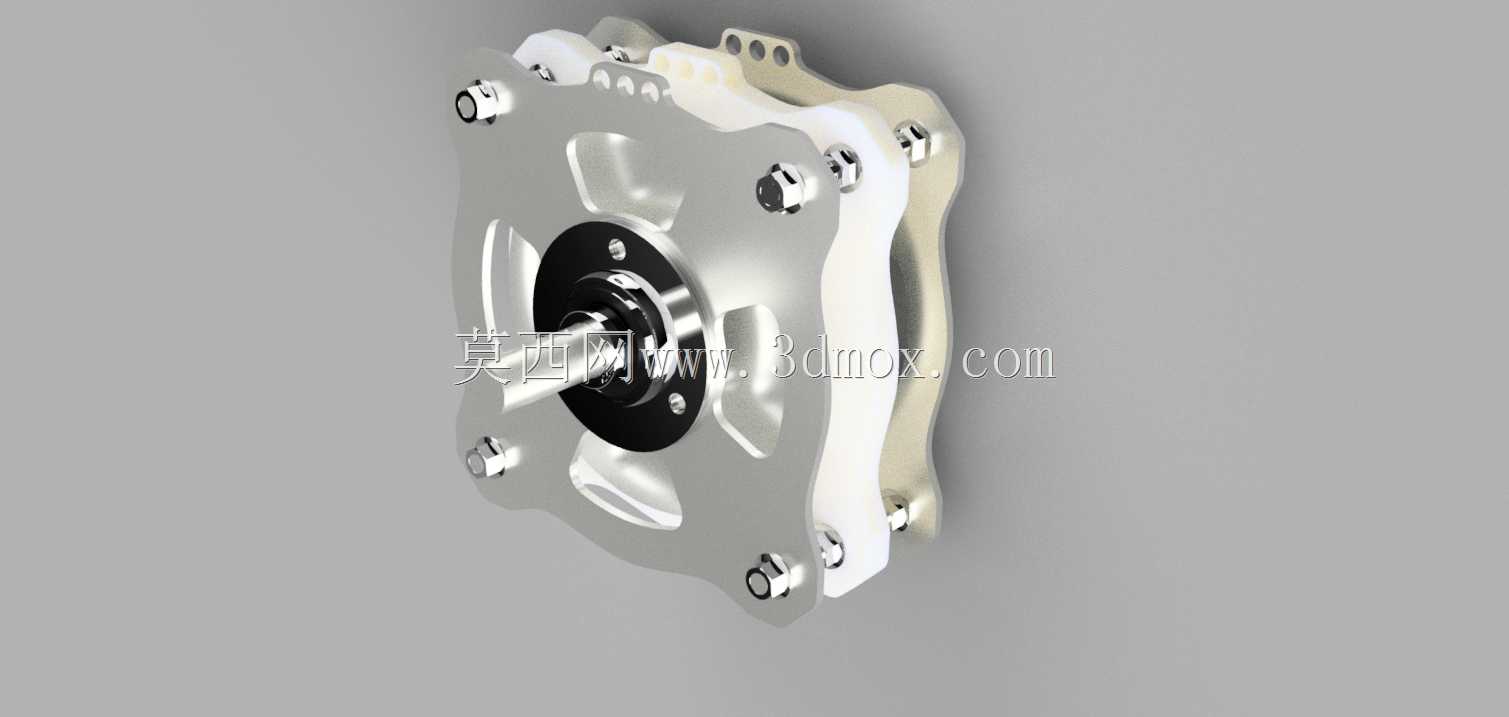

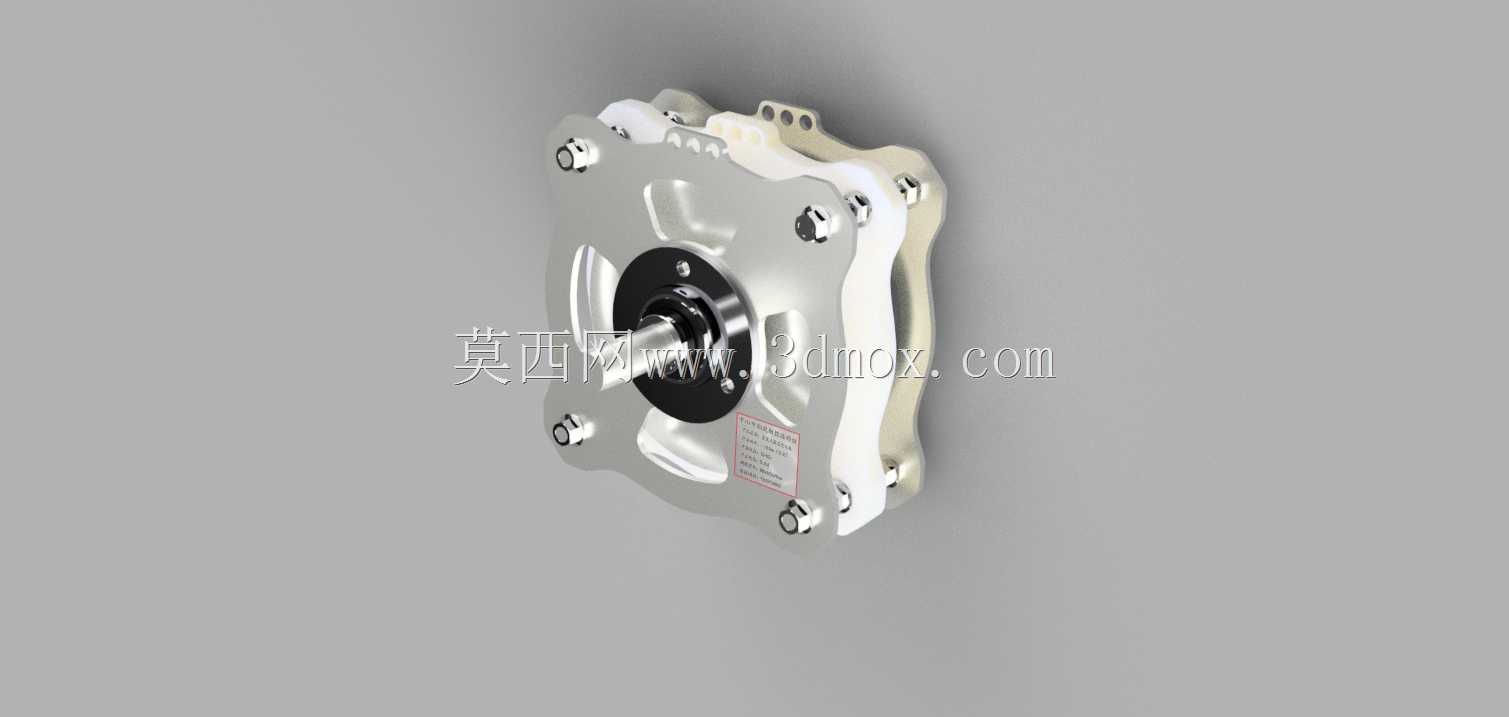

这款功率覆盖1至1.5千瓦的风力发电核心机组，主要面向分布式离网供电场景设计，常见于山区散户家用供电、海岛小型基站备用电源、牧区移动定居点供电、野外监测站点自持供电等场景，能够在年均风速3米每秒以上的区域稳定将风轮捕获的风能转化为可用电能，适配48伏至220伏区间的离网储能供电系统，也可通过并网逆变器接入小型微电网使用。从结构设计逻辑来看，机组采用方形法兰安装基座，安装面预留了对称分布的螺栓过孔，可直接适配常规小型风电塔架顶端的安装法兰盘，无需额外制作转接支架，安装时仅需匹配对应规格的高强螺栓完成紧固，即可保证机组在12级强风工况下的连接可靠性，不会出现连接松动或基座变形问题。机组的核心传动与发电单元采用轴向叠层结构设计，前端的轴伸端直接连接风轮轮毂，省去了额外的联轴器传动环节，既降低了传动路径上的机械损耗，也压缩了机组整体的轴向尺寸，让整机重心更贴近安装法兰面，减少塔架顶端的倾覆力矩载荷。端盖部分采用轻量化镂空结构设计，在保证结构刚度满足轴承支撑要求的前提下，尽可能削减了非受力区域的材料厚度，既降低了机组整体自重，也为内部发电绕组预留了足够的散热流通空间，机组运行时产生的热量可通过镂空区域快速与外界空气完成热交换，避免长时间满负荷运行出现绕组过热退磁问题。绕组固定部分采用绝缘隔层与金属压装件组合的固定方式，能够在机组随风向偏航、承受交变风载冲击时，保证内部绕组与永磁体的相对位置精度，不会出现绕组移位、磁隙不均导致的发电效率下降问题。接线端设置在机组侧方的防护结构内，可适配常规防水航插连接，避免雨天或高湿盐雾环境下接线端出现短路锈蚀问题，满足沿海高盐雾、山区高湿度区域的长期使用要求。整体结构没有冗余的装饰性设计，所有外部结构件均兼顾受力支撑、散热、防护三类功能，零件加工公差控制在合理区间，既保证装配时的同轴度要求，也不会因过高的精度要求提升不必要的加工成本，非常适合小型分布式风电项目的批量选型使用，也可作为小型垂直轴、水平轴风电改装项目的核心发电单元进行适配改造。
