Arduino控制可调频高频振动实验装置

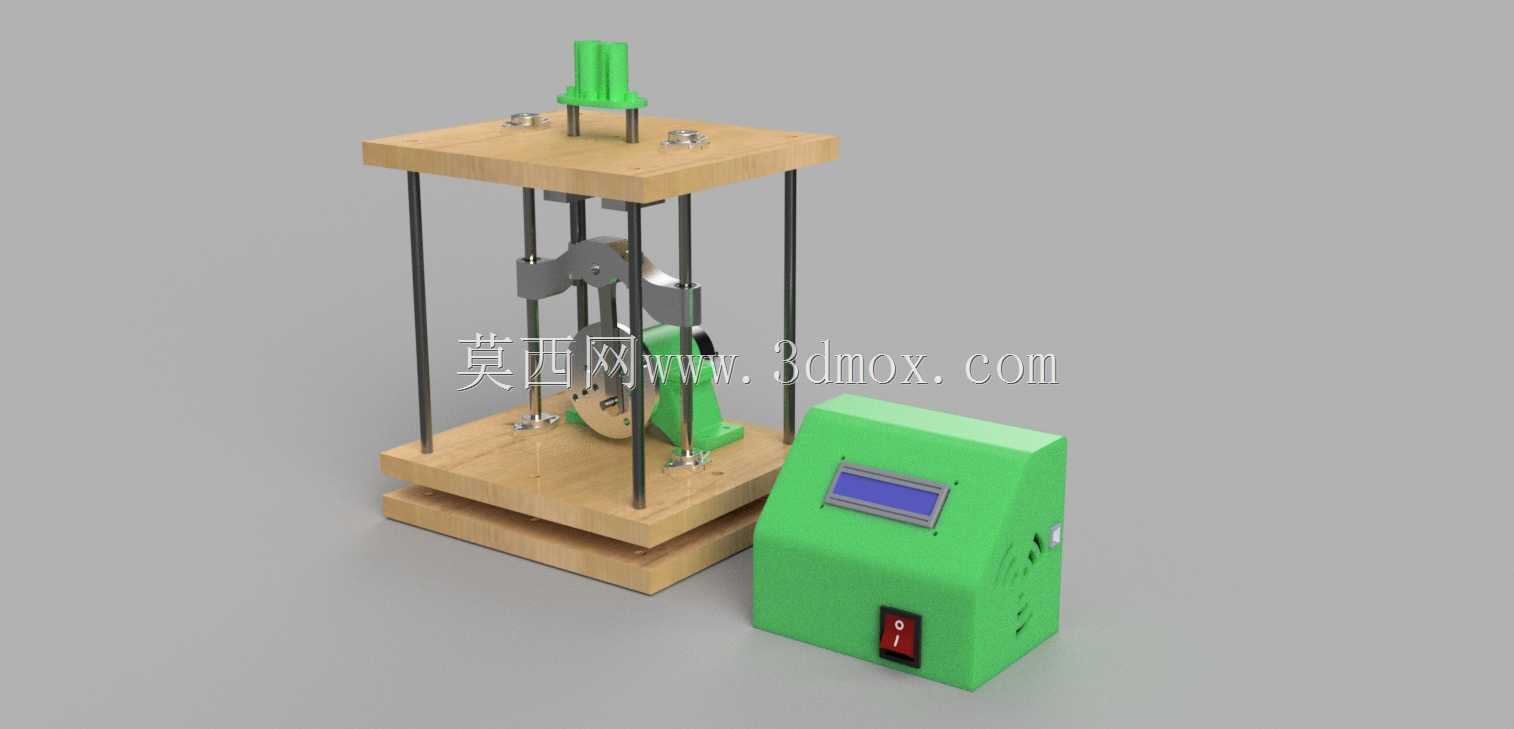

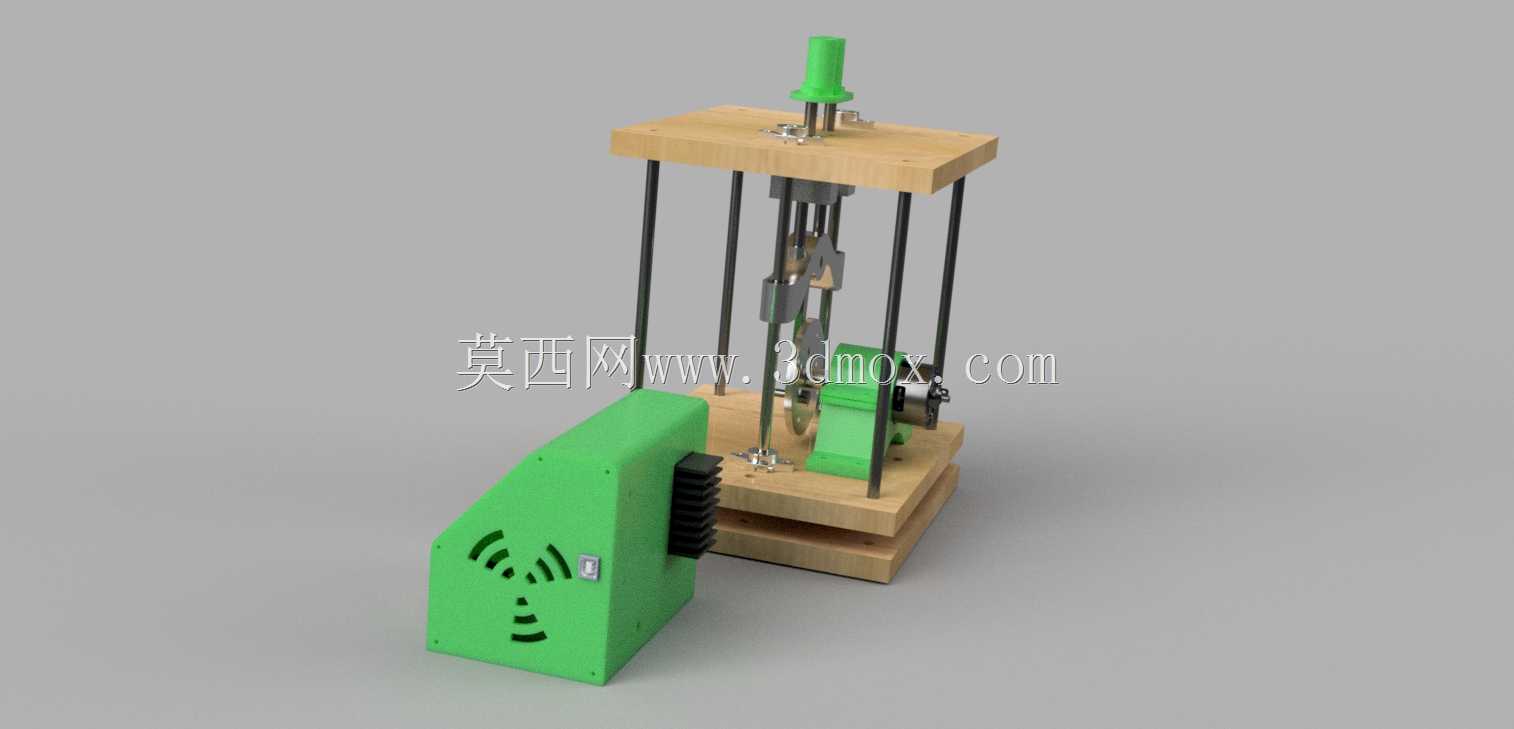

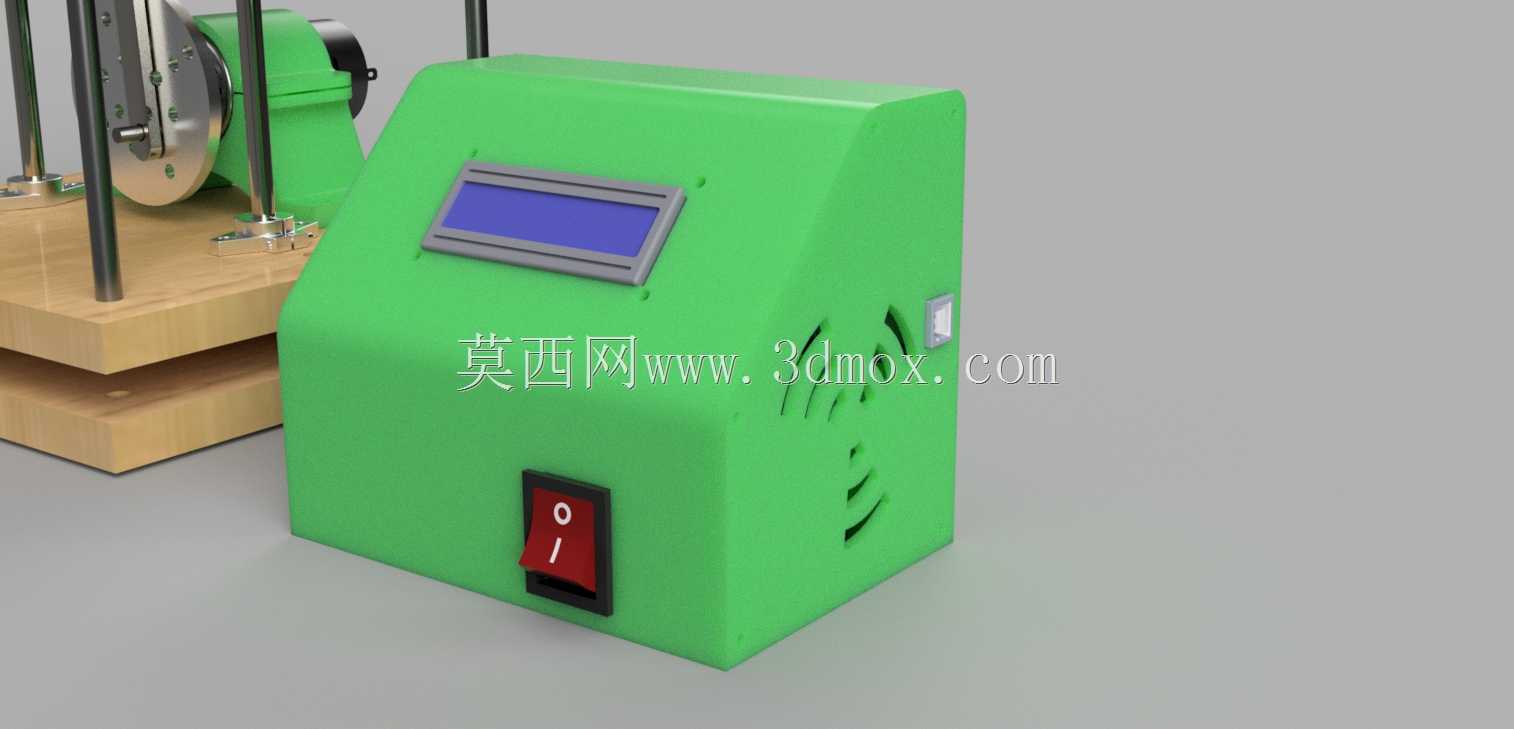

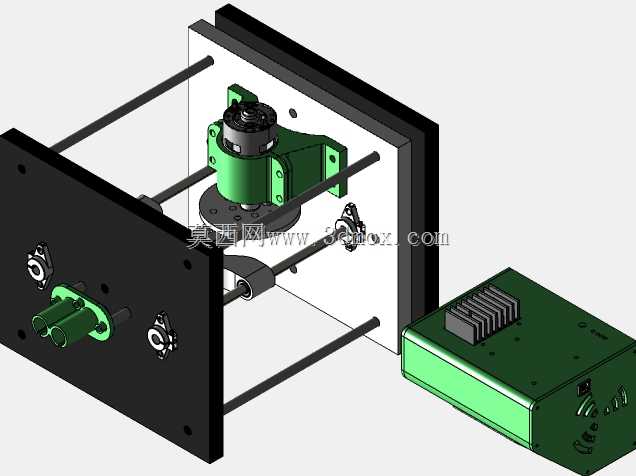

这款高频振动装置的设计初衷，是面向实验室小批量物料筛分、小型元器件振动老化测试、精密组件耐振性能验证这类场景，解决常规工业振动筛幅度过大、频率调节范围窄、无法自定义振动时序的痛点。整套装置分为振动执行主机与独立控制箱两个部分，主机采用双层木质安装板搭配四根光轴导向立柱的框架结构，上层安装板通过直线轴承与光轴配合，可沿立柱方向做稳定的上下往复振动，避免横向窜动影响测试精度。振动驱动核心采用偏心轮连杆机构，由直流电机带动偏心块旋转，将旋转运动转化为上下高频往复动作，偏心块可根据测试需求更换不同偏心距规格，实现振动幅值的灵活调整，适配从微米级精密振动到毫米级大振幅筛分的不同工况。控制箱内置Arduino UNO控制板与直流电机驱动模块，面板集成显示屏与电源开关，可通过编程自定义振动频率、单次振动时长、振动间隔延迟等参数，支持连续振动、间歇振动、变频振动等多种工作模式，无需额外外接信号发生器即可完成复杂振动工况的模拟。安装边界方面，主机底座采用双层叠板结构增大支撑面积，无需额外地脚固定即可放置在常规实验台面上稳定运行，控制箱与主机通过线缆连接，可根据操作需求灵活摆放，不受安装位置限制。实际使用中，可在上层安装板加装不同规格的样品夹具或者筛网，既可以完成小型电子元器件的振动可靠性测试，验证焊点、接插件在高频振动下的连接稳定性，也可以换装标准分样筛，完成少量粉体、颗粒物料的精细筛分作业，相比大型工业振动设备，占用空间小、参数调节灵活、运行噪音低，适合实验室研发、小批量试样处理这类非连续生产场景。结构设计上，导向光轴两端采用锁紧螺母固定在上下安装板上，装配时可通过调整螺母预紧量保证四根光轴的平行度，避免直线轴承卡滞；电机安装座预留长条形调节孔，可调整电机安装位置张紧传动结构，补偿长期运行带来的磨损间隙；所有外露金属部件均做倒角处理，避免操作时刮伤，控制箱外壳采用弯折成型结构，预留散热孔与接线端口，兼顾防护性能与散热需求。
