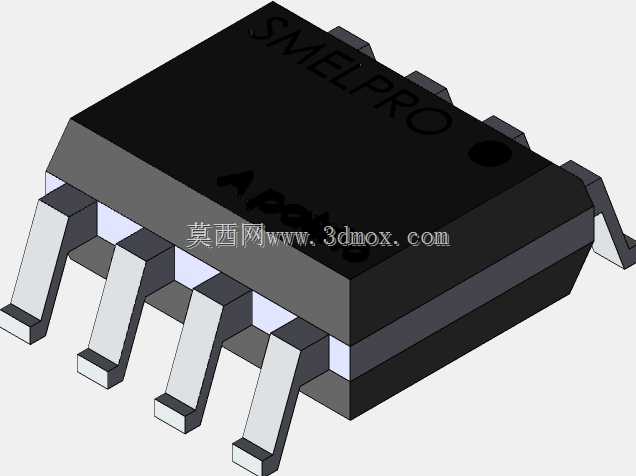

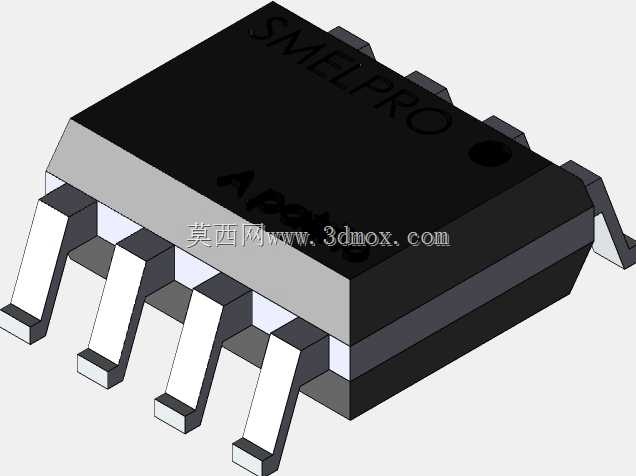

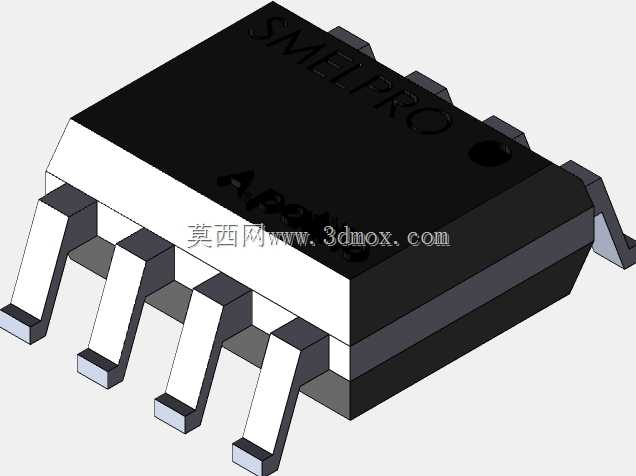

八引脚表面贴装式半导体芯片结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装型八引脚芯片是极为常见的被动/主动元件载体，这类元件的三维建模精度直接影响后续SMT贴片工序的钢网开孔、吸嘴选型、回流焊治具设计合理性，也关系到结构设计阶段板卡堆叠时的干涉校验准确性。建模过程中首先要明确元件的安装边界：塑封主体的长宽高尺寸需严格对应JEDEC标准中SOIC-8封装的公差区间，引脚的共面度是核心校验项，每根鸥翼型引脚的末端平面需处于同一基准面，偏差控制在0.1mm以内，才能匹配实际贴片时的焊盘贴合要求，避免建模误差导致生产环节出现虚焊、引脚翘起等不良。从功能特性来看，这类八引脚SMD芯片可承载运算放大器、逻辑门、电源管理、信号切换等多种电路功能，不同功能的芯片虽然塑封表面的丝印标识存在差异，但外部封装结构具备高度通用性，建模时保留塑封顶面的丝印区域、引脚的折弯弧度细节，能够让结构工程师在板卡布局阶段直观识别元件方向，避免极性装反的设计失误。设计思路上，优先以引脚的中心距作为建模基准，相邻引脚的间距严格遵循1.27mm的标准节距，两侧引脚的排距对应塑封宽度的安装基准，塑封本体的边角做0.2mm的倒角处理，还原真实注塑件的工艺特征，引脚部分区分与塑封结合的内嵌段、外伸折弯段、焊盘接触段三个部分，分别赋予不同的材质特征，既满足可视化需求，也能为后续的热仿真分析提供结构基础。实际应用场景中，这类封装的芯片多布置在PCB板的表层，部分高密度板卡会采用双面贴装的布局，建模时预留的引脚与焊盘的贴合间隙，能够匹配焊锡厚度的常规取值，在做整板的高度堆叠校验时，不会因为模型尺寸偏差导致后续外壳装配出现顶碰问题。不同于插件式芯片，SMD八引脚芯片没有贯穿PCB的引脚结构，建模时无需考虑板上开孔的避让，仅需在引脚对应位置匹配表层焊盘的尺寸范围，焊盘的外延长度需覆盖引脚末端的焊接区域，这部分的尺寸对应关系也在模型结构中做了直观体现，方便PCB设计工程师直接参考模型边界调整封装库尺寸。
