医疗超声设备操作按键结构设计

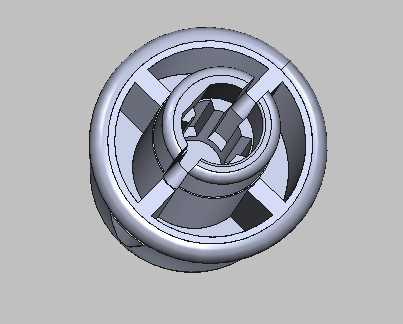

　　这款超声设备操作按键的结构设计，最初是针对临床超声检查场景下的操作痛点展开的——日常超声诊断过程中，操作人员往往需要佩戴医用检查手套完成参数调整、模式切换等操作，普通平面按键容易出现打滑、按压力度反馈不清晰的问题，甚至会因为误触影响检查流程的顺畅度，尤其是在长时间扫查的工况下，按键的触感反馈直接关系到操作效率。从结构形态来看，这款按键采用阶梯式轴身设计，下部的细轴段是安装定位段，直接嵌入设备操作面板的安装孔位，轴身与安装孔之间预留了0.1mm的配合间隙，既保证按键按压过程中的顺畅滑动，又不会出现径向晃动的问题，安装时只需要在轴身尾部加装卡簧即可完成轴向限位，不需要额外的紧固件，装配效率能够适配医疗设备批量组装的产线节奏。

　　上部的大直径段是操作接触区，侧面设计的三角凸起标识是功能指向结构，不需要额外印刷标识，通过触感就能快速判断按键对应的功能方位，即使在视线聚焦超声显示屏幕、不直接看操作面板的情况下，也能通过指尖触感快速定位目标按键，这一点在超声引导穿刺、快速参数调节的场景下实用性很强。按键的顶端采用内凹弧面设计，弧面曲率匹配指腹的自然形态，按压时指腹与按键表面的接触面积更大，佩戴丁腈检查手套时也能获得足够的摩擦力，不会出现打滑偏移的情况。设计过程中针对按压力度做了反复调校，按键的按压行程设定为1.8mm，触发压力控制在3.5N左右，既不会因为压力过小导致轻微触碰就误触发，也不会因为压力过大增加长时间操作的手指疲劳感。考虑到医疗场景的消毒需求，

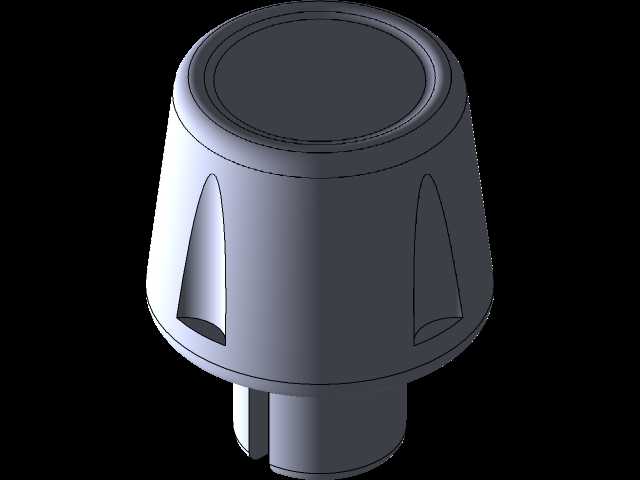

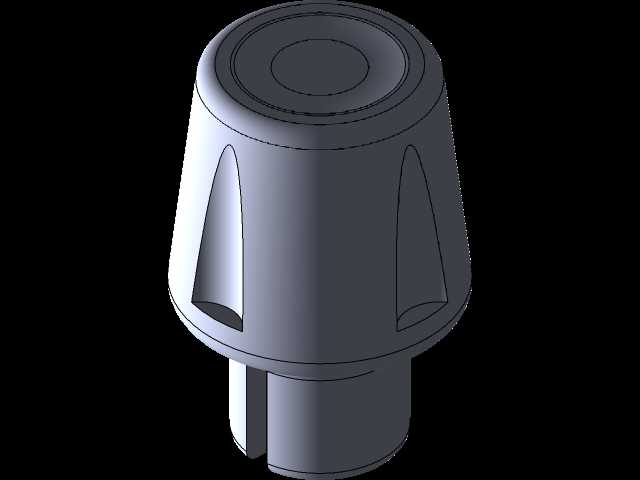

　　按键的外露表面全部做了光滑圆角过渡，没有容易积藏污渍的死角结构，日常使用含氯消毒剂擦拭消毒时，不会出现液体渗入按键内部的情况，轴身与面板接触的位置预留了密封胶圈的安装槽位，装配后能够达到IP54的防护等级，完全满足门诊、病房等常规医疗场景的使用要求。这款按键同时设计了中型、小型两个尺寸版本，中型版本适配超声设备主机面板上的常用功能按键，安装孔直径为12mm，按键外露高度为8mm；小型版本适配侧边辅助功能区的微调按键，安装孔直径为8mm，外露高度为6mm，两个版本的安装固定结构保持一致，能够在同一条产线上完成装配，不需要更换工装夹具，降低了生产环节的适配成本。从材质选型的角度来看，按键主体采用医用级ABS材质注塑成型，

　　表面做哑光磨砂处理，既避免强光环境下的反光干扰操作人员视线，又具备足够的耐磨性能，经过上万次按压测试后，表面的标识凸起也不会出现磨损模糊的问题，能够匹配医疗设备8-10年的使用周期要求。内部的触发结构采用常规的硅胶触点配合锅仔片，按键本身的结构只需要完成力的传递和定位，不需要集成电子元件，后期维护更换时只需要单独拆卸按键结构即可，不需要拆解整个操作面板，大幅降低了设备的后期维护成本。在实际的临床测试中，这款按键的操作反馈获得了超声科操作人员的一致认可，尤其是在长时间扫查的工况下，清晰的触感反馈和合适的按压力度，能够有效降低操作失误率，三角凸起的盲定位设计，也让操作人员在调整探头位置的同时，不用低头就能完成常用参数的调节，大幅提升了检查的流畅度。
