钢管桁架式卡丁车承载车架结构设计

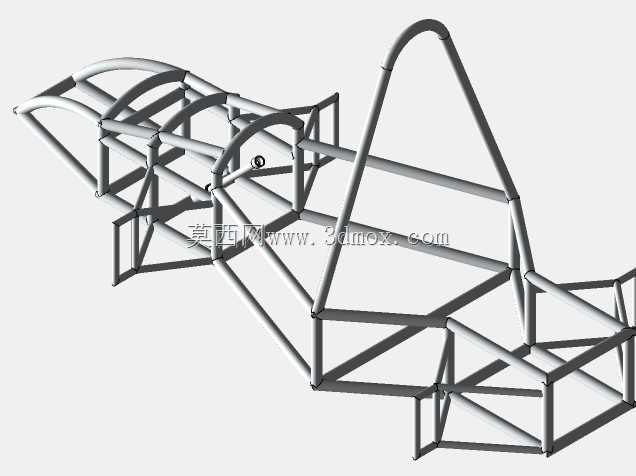

这套钢管桁架式车架是卡丁车的核心承载基体，所有动力总成、行走机构、操控系统、驾乘防护结构都需要依托该框架完成安装固定，在小型非道路休闲运动车辆、场地竞技卡丁车的生产制造与改装场景中应用广泛。从结构设计逻辑来看，整体采用空间钢管桁架构型，区别于普通乘用车的冲压焊接一体式车身，该结构通过不同规格圆形钢管的空间交错焊接，在控制整体自重的前提下实现了极高的扭转刚度与抗弯强度，能够承受场地竞速过程中急加速、急制动、高速过弯带来的多向交变载荷，同时在发生碰撞时，桁架结构可以通过可控的塑性变形吸收冲击能量，为驾乘人员提供基础的生存空间防护。设计过程中优先划定了各系统的安装边界：前部桁架区域预留了转向机安装支座、前悬摆臂铰接点、前轮轮距的避让空间，确保转向轮在最大转角行程内不会与框架杆件发生运动干涉；中部座舱区域按照驾乘人员的人机工程学尺寸，预留了座椅安装位、方向盘操作空间、踏板组的布置区域，两侧的边梁结构同时作为侧碰防护的主要承力构件，无需额外加装侧防护杠即可满足场地竞技的安全要求；后部桁架区域专门针对动力总成的安装做了加强设计，预留了发动机安装吊点、后悬固定支座、传动系统的走形空间，后部上方的拱形防滚结构是整个车架的刚度核心，采用大管径厚壁钢管弯折成型，与主纵梁、斜撑杆形成稳定的三角承力结构，在车辆发生倾覆时能够直接承接地面冲击，避免座舱区域发生溃缩。所有杆件的连接节点都做了相贯线切口处理，保证钢管之间能够实现全周贴合焊接，避免出现应力集中的虚焊区域，不同受力区域的钢管管径、壁厚做了差异化匹配，主承力纵梁、防滚架采用大规格厚壁管材，辅助支撑、安装支座连接部位采用小规格薄壁管材，在保证结构强度冗余的前提下尽可能降低整体重量，提升车辆的动力响应表现。整个车架的安装孔位、铰接点都按照通用卡丁车的配套部件尺寸做了标准化设计，能够直接适配市面主流的卡丁车转向系统、制动系统、动力总成部件，无需额外做改装适配，既可以用于全新卡丁车的生产制造，也可以作为老旧卡丁车车架损坏后的替换结构件使用。
