Arduino控制汽车车窗直流电机位置机构

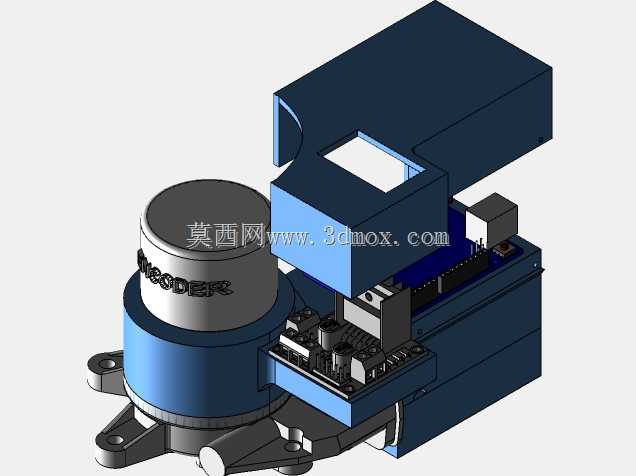

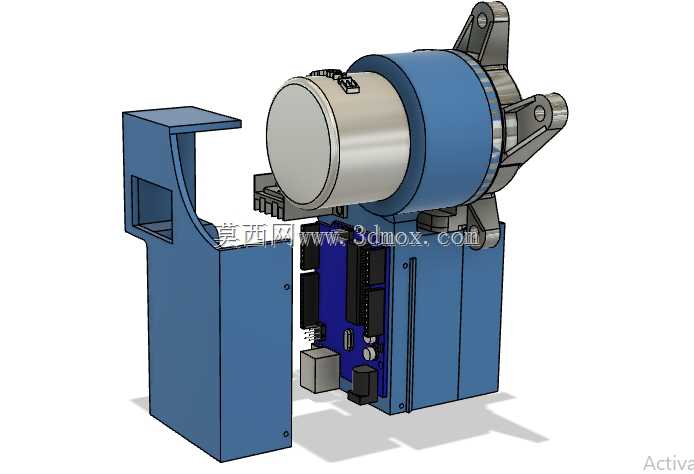

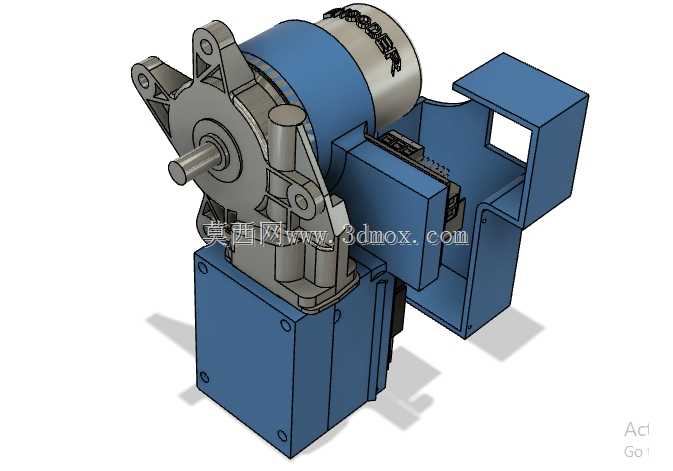

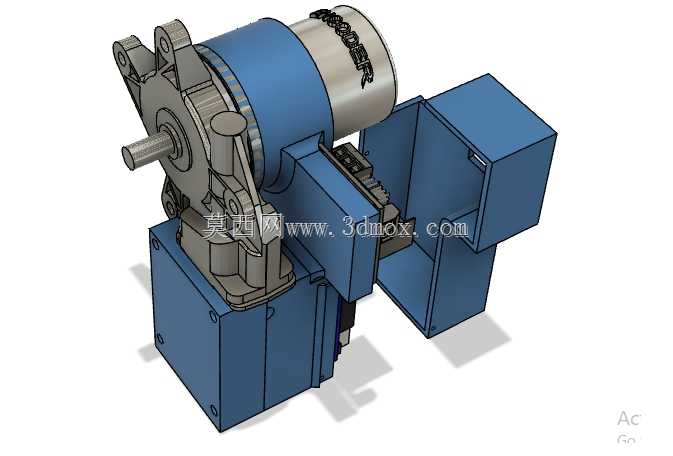

这套机构主要面向乘用车辆电动车窗的精准位置控制场景，替代传统仅支持上下限位的车窗控制逻辑，可实现车窗开度的任意位置锁定、防夹触发前的位置预判以及多档位自定义开度设置，适配目前主流的乘用车门板内部安装空间，也可经过小幅调整后应用在工程车辆驾驶室车窗、电动遮阳帘等需要直线位移精准控制的车载部件上。整套机构以带编码器的直流减速电机作为动力输出核心，搭配齿轮减速组将电机高转速低扭矩的输出特性转换为低转速大扭矩的动力输出，足够驱动常规厚度的钢化玻璃沿车窗导槽完成升降动作，编码器实时采集电机输出轴的转动圈数与转角数据，反馈给Arduino控制单元完成位置闭环计算，避免传统车窗控制依赖电流检测判断堵转带来的防夹误触发、位置定位偏差问题。从结构布局来看，动力单元与控制驱动单元采用集成式安装设计，电机主体与减速箱同轴布置，驱动控制板安装在电机侧方的独立安装仓内，整体外轮廓适配常规车型车门内部的预留安装位，安装固定点采用与原厂车窗电机一致的孔位布局，可直接替换原有车窗动力单元无需额外改孔。设计过程中优先考虑了车载场景的振动适应性，齿轮组采用金属与耐磨工程塑料搭配的材质组合，既保证传动强度又控制运行噪音，编码器采用磁电式设计，相比光电编码器更耐车载环境下的灰尘、温湿度波动影响，控制单元的接线接口采用防呆式插接件，装配时无需区分线序即可完成对接，降低产线装配的出错概率。机构的输出轴直接对接原车的车窗升降摇臂，传动间隙控制在0.5度以内，位置控制精度可达到0.1毫米级，完全满足车窗任意位置停位的使用需求，同时预留了防夹力检测的信号接口，可搭配电流检测模块实现遇阻回弹的安全功能，整套结构在建模时充分考虑了门板内部的走线空间、与玻璃升降导轨的运动干涉边界，所有运动部件的活动行程都预留了足够的安全余量，不会在车窗全行程升降过程中与门板内部的加强筋、防撞梁、音响单元产生干涉。
