装配线用重型物料搬运手推车结构设计

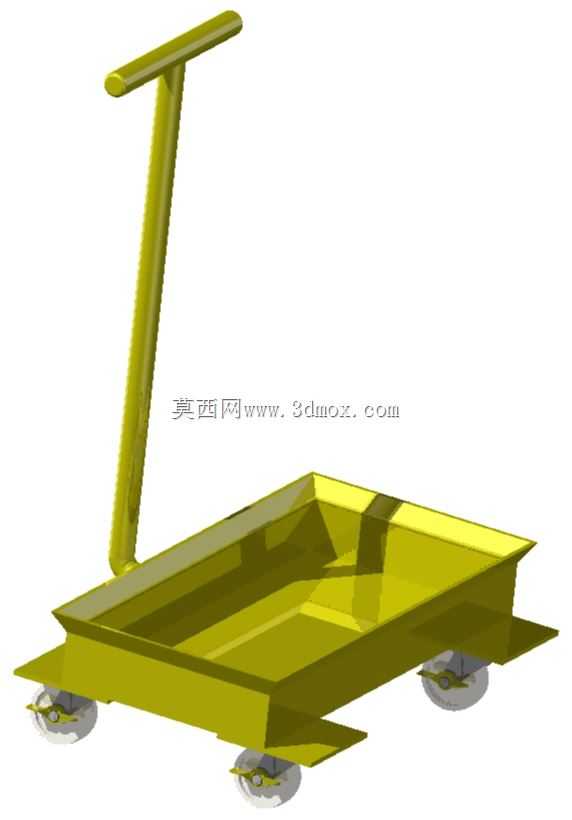

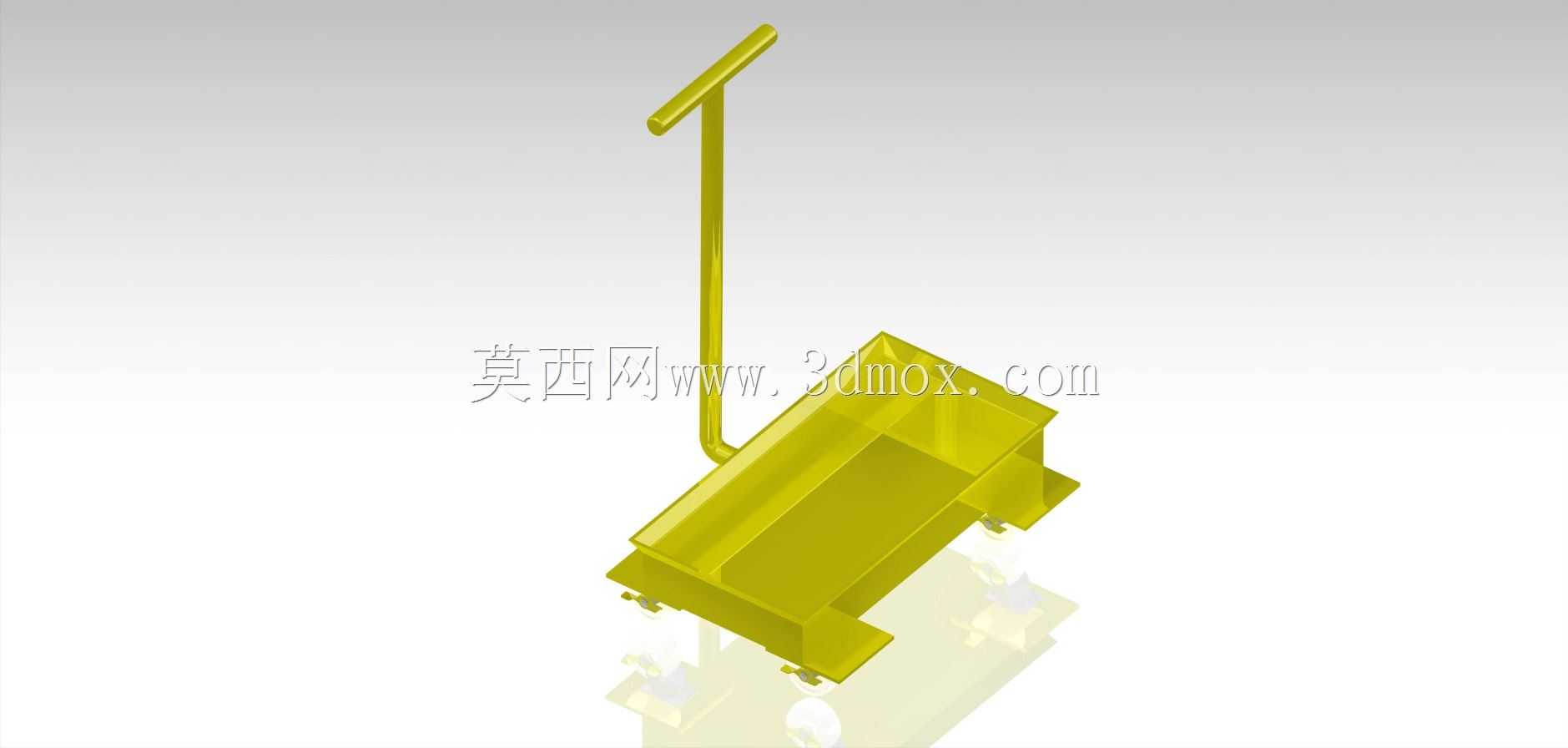

这款重型搬运小车的设计初衷，是解决离散制造装配线边，重型工装组件、待装总成件短距离转运的痛点，区别于普通轻型手推工具车，其承载结构完全针对百公斤级以上的工业物料周转场景做了强化。从结构布局来看，整车采用一体式深槽型载物斗设计，斗体边缘做了外翻折边加强，既可以避免转运过程中边角磕碰变形，也能防止放置在斗内的块状零件、工装夹具在推行过程中滑落，载物斗底部预留了四个脚轮安装位，安装边界严格匹配工业重载脚轮的通用安装孔距，不需要额外做转接板即可直接适配4寸、5寸的重载聚氨酯脚轮，单轮额定承载可覆盖150-250kg区间，整车额定承载可满足绝大多数装配线边的重型物料转运需求。

推行扶手采用单杆立式弯折结构，从载物斗后侧底部直接向上延伸，扶手高度设置在符合人体工程学的900-1000mm区间，操作人员站立推行时不需要过度弯腰，扶手顶端做了圆管收边处理，没有尖锐棱角，长时间握持推行不会产生硌手的不适感，扶手与载物斗的连接位置做了三角加强筋结构，避免重载推行时扶手受力出现弯折变形。在实际车间应用场景中，这类手推车主要承担装配工位之间的重型零部件转运、线边缓存物料的短距离移位、工装夹具的工位间调运等工作，相比叉车转运，其灵活性更高，不需要专门的持证操作人员，在狭窄的装配线通道内也可以灵活转向，不会占用过多的通道通行空间。

设计过程中重点考量了整车的重心分布，载物斗的承载平面略低于普通轻型手推车，重载状态下整车重心更低，推行过程中不容易出现侧翻风险，载物斗前侧做了微倾斜的导向边，当需要装卸箱式物料时，可以直接将小车前端抵靠在工位台边缘，顺着导向边即可将重物滑移到载物斗内，不需要完全将重物抬升到斗体高度，降低操作人员的装卸劳动强度。整车的外形尺寸控制在长度800mm、宽度500mm的区间内，刚好可以适配绝大多数装配车间1.2m宽的人行通道，转向时不需要过大的回转半径，在工位密集的装配区域内可以顺畅通行，不会与线边的设备、料架发生刮碰。结构建模过程中对所有受力连接位置都做了应力校核，扶手与斗体的连接焊缝、脚轮安装位的加强板厚度都做了针对性强化，避免长期重载使用后出现结构开焊、安装位变形等问题，斗体内壁做了平滑过渡处理，没有容易积灰的死角，日常车间清洁维护时可以直接冲洗，不会残留铁屑、油污等杂物。
