内燃机活塞连杆组件结构设计模型

项目分类:3D模型 发布时间:2021-10-25 ID:342488
  • 内燃机活塞连杆组件结构设计模型
  • 内燃机活塞连杆组件结构设计模型
  • 内燃机活塞连杆组件结构设计模型
  • 内燃机活塞连杆组件结构设计模型
  • 内燃机活塞连杆组件结构设计模型
  • 内燃机活塞连杆组件结构设计模型
  • 内燃机活塞连杆组件结构设计模型

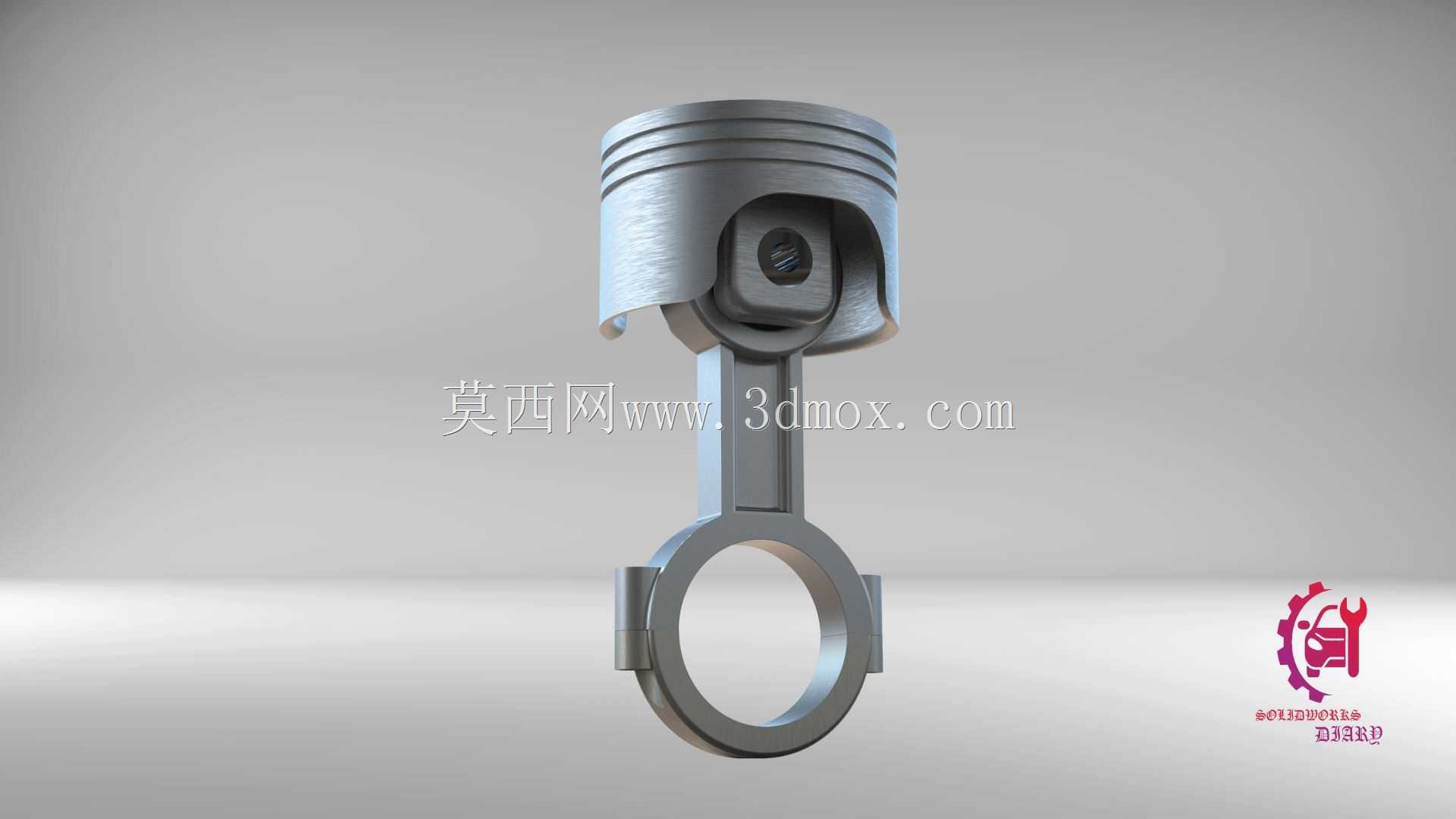

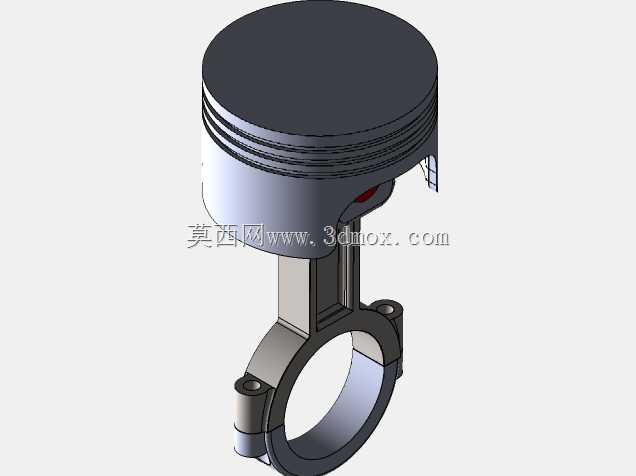

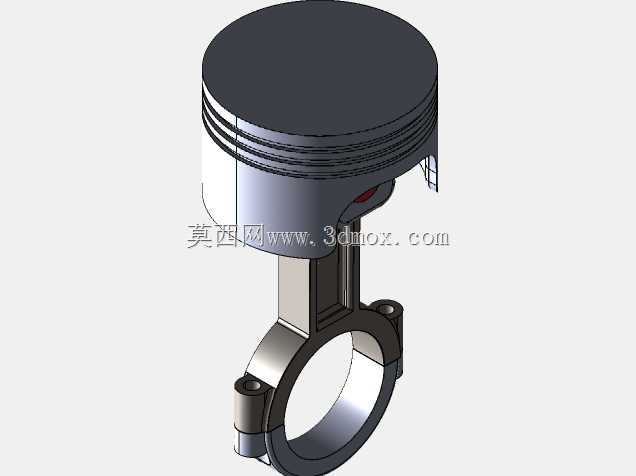

这套活塞连杆组件是往复式动力设备的核心运动部件,在车用内燃机、工业往复泵、气体压缩机等设备中承担着能量转换与动力传递的核心作用。在发动机工况下,活塞顶面直接承接燃烧室燃烧膨胀的气体压力,通过活塞销将作用力传递给连杆,最终带动曲轴做旋转运动,把燃料燃烧的热能转化为可输出的旋转机械能;而在往复泵、压缩机类设备中,这套组件的运动逻辑反向,由曲轴带动连杆驱动活塞在气缸内做往复直线运动,完成介质的抽吸、压缩与输送作业。

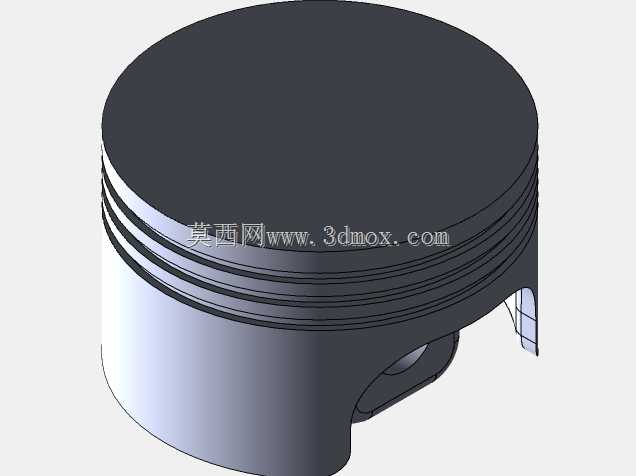

从结构设计来看,活塞头部设置了多道环槽,用于安装气环与油环,气环负责密封燃烧室与气缸壁之间的间隙,避免高压气体窜入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧,环槽的宽度、深度以及相邻环槽的间距,都需要匹配对应缸径的活塞环尺寸,同时预留热膨胀余量,避免工作状态下受热卡滞。活塞裙部设计为适配气缸内径的圆柱面,承担活塞往复运动过程中的导向作用,承受侧推力,裙部的型线通常会做微椭圆设计,抵消工作状态下热变形与受力变形带来的形状变化,保证活塞在全工况下都能与气缸壁保持均匀贴合,避免拉缸故障。

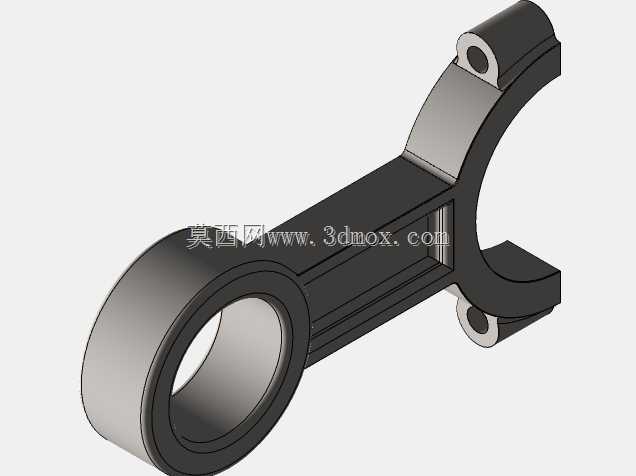

连杆部分采用小头、杆身、大头的三段式结构,小头通过活塞销与活塞连接,孔内通常会压装铜套降低磨损,杆身采用工字形截面设计,在保证足够强度与刚度的前提下尽可能降低往复运动质量,减少惯性力带来的冲击载荷,大头为剖分式结构,用于与曲轴的连杆轴颈装配,剖分面会做定位结构设计,保证装配时的位置精度,大头孔内需要安装轴瓦,建立流体润滑摩擦副,降低曲轴运转时的磨损。

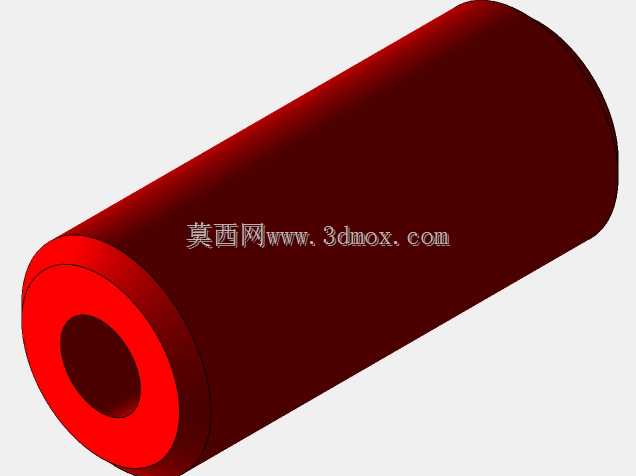

在安装边界上,活塞的外径需要与对应气缸的内径保持规定的配合间隙,间隙过大会导致密封不良、敲缸异响,间隙过小则会在热态下出现卡滞;活塞销的直径需要同时匹配活塞销座孔与连杆小头孔的尺寸,满足过渡配合或者浮式销的装配要求;连杆大头的孔径与宽度需要匹配对应曲轴连杆轴颈的尺寸,保证装配后连杆能绕轴颈灵活转动,同时轴向间隙控制在合理范围,避免运转过程中出现轴向窜动。整个组件的往复运动质量需要做严格的配重匹配,尤其是多缸设备中,各缸活塞连杆组的质量差需要控制在极小的公差范围内,降低曲轴运转时的振动,提升设备运行的平稳性与使用寿命。建模过程中需要重点关注各部件之间的运动干涉检查,确认活塞运行到上止点、下止点位置时,与气缸盖、曲轴平衡块等周边部件都留有足够的安全间隙,同时活塞环的开口间隙、侧隙、背隙都要符合对应工况的设计要求,保证密封与润滑效果。
