带凸台定位多孔法兰式轮盘连接构件

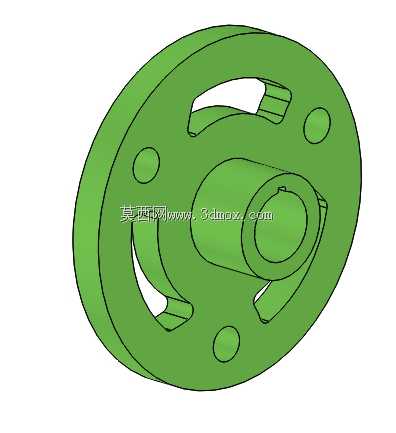

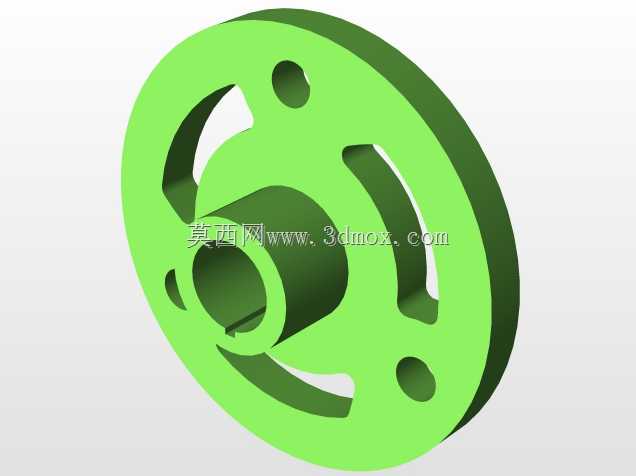

该轮盘类构件多用于中小功率传动系统的扭矩传递与轴向定位场景，常见于轻工输送设备、小型动力输出单元的端部连接位置，承担轴端锁紧、相邻传动件轴向定位、周向扭矩传递的复合功能。构件主体采用盘式对称结构设计，中心设置带键槽的阶梯凸台轴孔，轴孔内径与配合轴径采用基孔制过渡配合，键槽尺寸匹配标准平键公差要求，可实现与传动轴的无相对滑动周向固定，避免传动过程中出现键连接松动、扭矩传递失效的问题。盘体外侧设置环形凸缘，凸缘端面加工有三个均布的圆形沉孔安装位，安装孔中心与盘体中心的同轴度公差控制在0.02mm范围内，可通过标准紧固件将轮盘与相邻的传动轮、连接法兰实现刚性固定，安装时无需额外设计定位工装，依靠孔位的均布设计即可保证装配后的动平衡精度，适配转速不超过3000rpm的中低速传动工况。盘体上开设的三个异形镂空槽并非减重设计的随意排布，槽体轮廓经过受力校核，在保证盘体整体抗弯、抗扭截面系数满足额定载荷要求的前提下，既减少了构件整体重量，降低传动过程中的转动惯量，也可作为装配时的操作避让空间，方便操作人员伸入工具拧紧中心轴端的锁紧螺母，同时镂空结构可在连续运转过程中带动周边空气流动，对相邻的摩擦副起到辅助散热的作用。设计过程中对盘体各转角位置均设置了R2-R3的铸造圆角，避免应力集中导致的盘体开裂，所有安装端面的平面度公差控制在0.015mm以内，保证装配后结合面无间隙，减少传动过程中的轴向窜动。构件的轴向安装边界由中心凸台的高度决定，凸台伸出盘体端面的长度与相邻配合件的凹槽深度匹配，装配后可实现轴向的精准限位，无需额外加装轴套调整间隙，盘体外缘直径与相邻传动件的安装止口尺寸适配，可直接嵌入对应止口内完成径向定位，降低装配时的找正难度。从实际使用场景来看，这类构件常替代传统的分体式轴套加法兰的组合结构，将多个零件的功能集成在单一构件上，减少了装配环节的零件数量，也降低了多零件配合带来的累积公差影响，在小型自动化输送线、台式传动设备、农用小型机具的动力输出端都有广泛的适配空间，建模过程中所有特征均采用参数化驱动，可根据不同的轴径、安装孔距要求快速调整尺寸，适配不同参数的传动系统设计需求。
