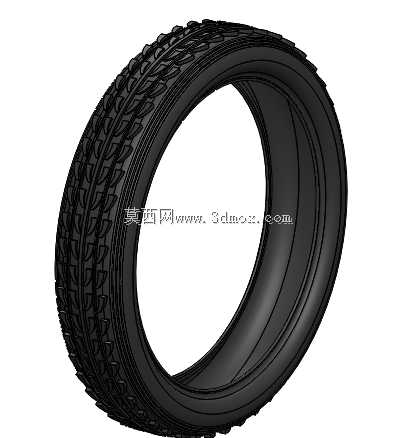

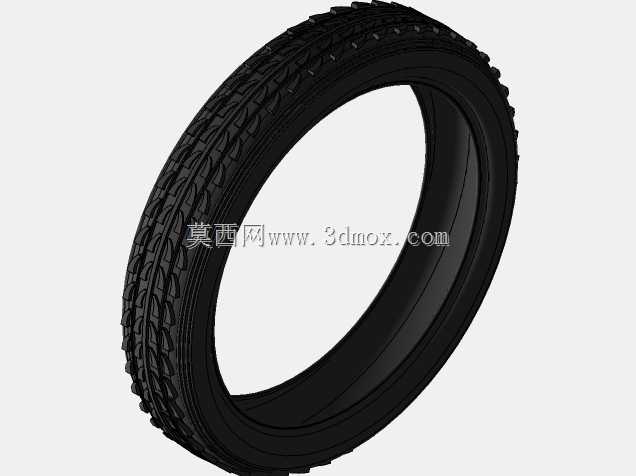

乘用车辆子午线轮胎结构三维数模

　　该轮胎数模还原了民用乘用车辆常用的子午线乘用胎完整结构，建模过程中优先考虑了整车装配场景下的安装匹配逻辑，轮辋配合区域严格按照常规17寸乘用车轮辋的座合尺寸做了边界约束，胎圈部位的凸起轮廓与轮辋凸缘的卡合位置做了精准的曲面贴合，避免整车装配仿真中出现干涉错位问题。胎面花纹采用非对称多沟槽设计，建模时还原了主排水沟槽的深度与侧壁倾角，横向花纹块的切角、钢片槽的排布都参考了量产民用胎的实际结构，能够支撑整车动力学仿真中接地附着力、滚动阻力、排水性能的相关模拟计算，也可用于底盘总装布置时的轮胎跳动包络校核。从实际应用场景出发，该数模可覆盖乘用车底盘开发、轮胎性能仿真、维修教学演示、整车展示动画制作等多个使用场景，建模时将胎侧的厚度、

　　帘布层的大致轮廓做了分层示意，胎侧的防擦线、胎肩的过渡圆角都按照量产轮胎的实际工艺特征做了还原，没有做过度简化的曲面处理。在设计思路上，建模优先保证了轮胎回转曲面的同轴度，胎体的椭圆度偏差控制在常规建模公差范围内，胎面花纹的周向阵列严格按照等节距排布做了错位处理，避免仿真计算中出现节距共振的参数偏差。安装边界方面，胎圈内径、胎侧最大宽度、轮胎整体外径都匹配常规紧凑型家用车的轮胎安装空间，轮腔间隙校核时可直接调用该数模做运动干涉检查，不需要额外调整轮胎的外轮廓尺寸。胎体内部的空腔结构也做了完整建模，可用于轮胎充气压力仿真、爆胎过程模拟等相关分析场景，胎面花纹块的圆角、沟槽底部的过渡圆弧都做了符合工程实际的处理，避免有限元分析时出现应力集中的网格畸变问题。
