瓦格尔梅卡尼兹马西弧形间歇传动机构

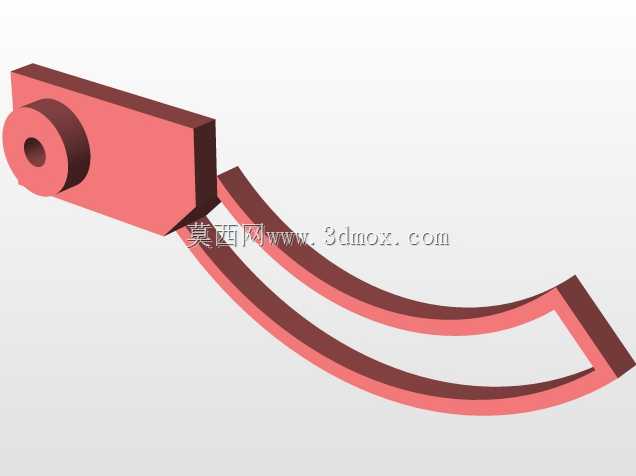

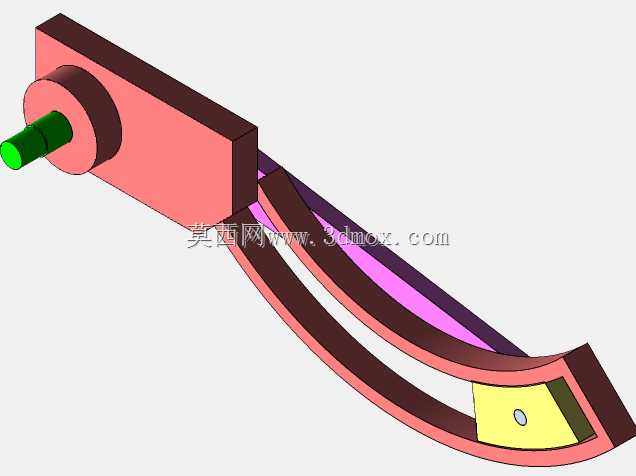

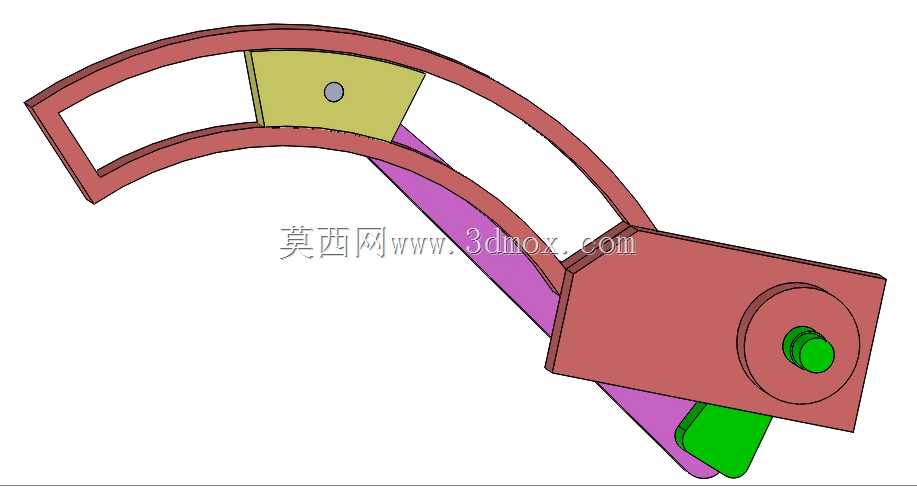

　　该弧形间歇传动构件多用于轻工包装、纺织设备的工位转位工序，可在连续回转输入下实现输出端的间歇步进动作，替代传统槽轮机构完成小角度范围内的精准分度，适配多工位转盘的节拍输送需求，常见于药品泡罩包装、小零件分拣设备的转位单元，能在紧凑安装空间内完成固定角度的间歇送料动作，避免传统直线槽轮占用过大横向空间的问题。从结构设计来看，构件采用弧形框架作为运动导向载体，框架内侧设置带定位孔的扇形挡块，与输出端的拨销配合实现锁止与驱动的切换，当输入轴带动拨盘转动时，紫色弧形拨板先进入弧形框架的空程区间，此时输出端保持锁止静止，待拨板接触到扇形挡块后，带动弧形框架绕端部铰接点回转设定角度，待拨板脱离挡块后，

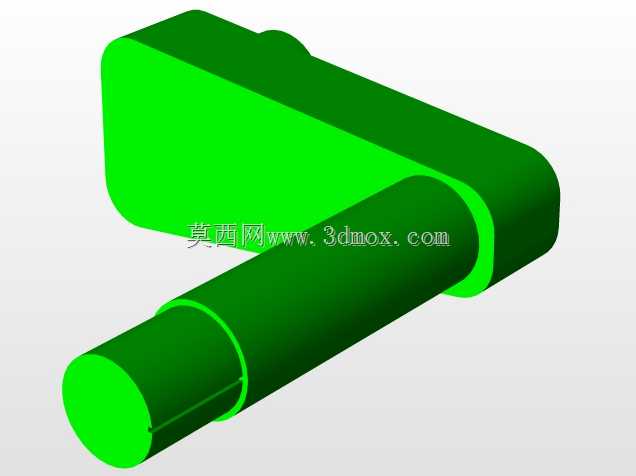

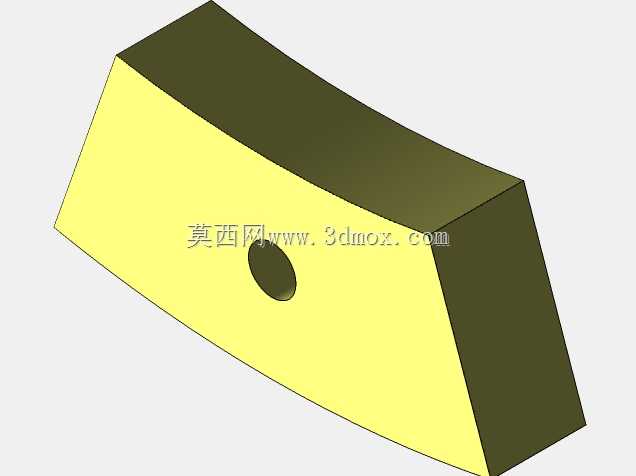

　　扇形块上的定位凹面与机架上的定位销配合完成工位锁止，保证加工工位的位置精度，避免输出端在静止阶段出现窜动。设计过程中优先考虑了安装边界的适配性，弧形框架的曲率半径根据工位分度角度计算确定，端部铰接孔的中心距与设备机架的安装孔位直接匹配，无需额外加装转接板，输出端的铰接轴采用台阶式设计，轴径与机架轴承内孔过盈配合，轴端预留挡圈槽用于轴向定位，防止传动过程中出现轴向窜动。拨板与弧形框架的接触边做了圆弧倒角处理，减少机构启停阶段的刚性冲击，降低传动噪音，扇形挡块上的定位孔用于调整初始安装角度，可根据不同工位的分度需求微调挡块位置，适配30度到90度范围内的不同分度角需求。构件的各运动副之间预留了合理的配合间隙，避免加工误差导致的卡滞问题，

　　弧形框架的截面采用等厚度矩形结构，兼顾结构刚性与轻量化需求，在保证传动强度的前提下降低运动惯量，减少高速运转时的惯性冲击，适配每分钟60到120次的间歇分度节拍，可满足多数中小型自动化设备的工位转位需求，无需额外添加阻尼缓冲元件即可实现平稳的启停动作。
