箱式手动喷砂机三维结构设计模型

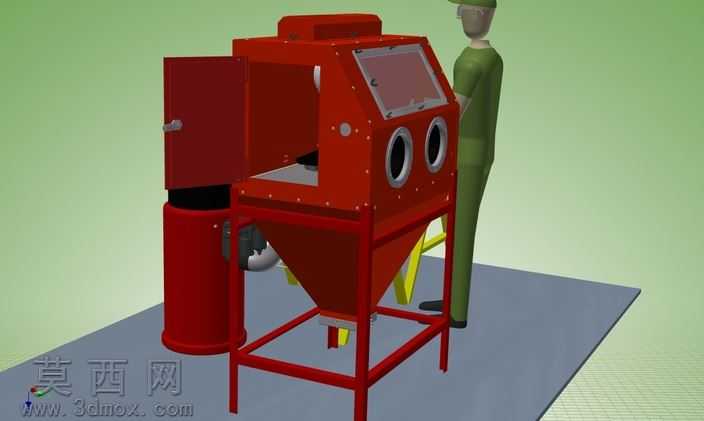

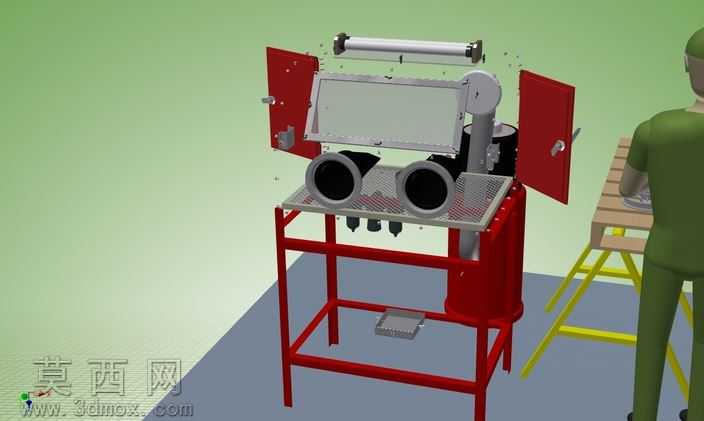

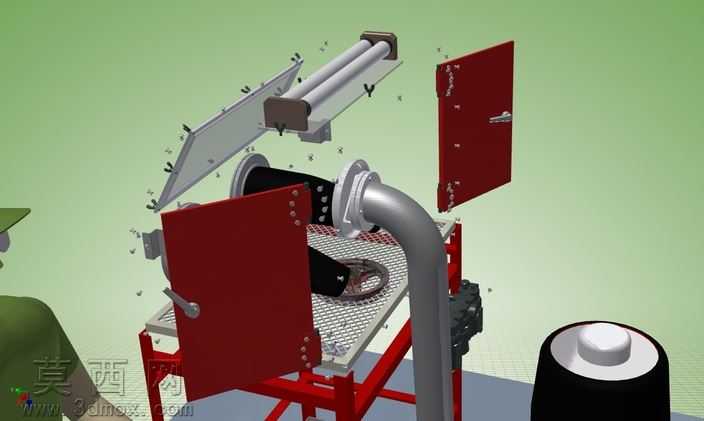

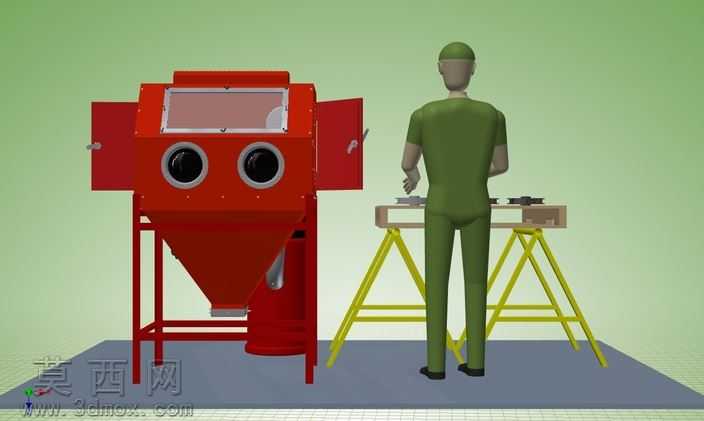

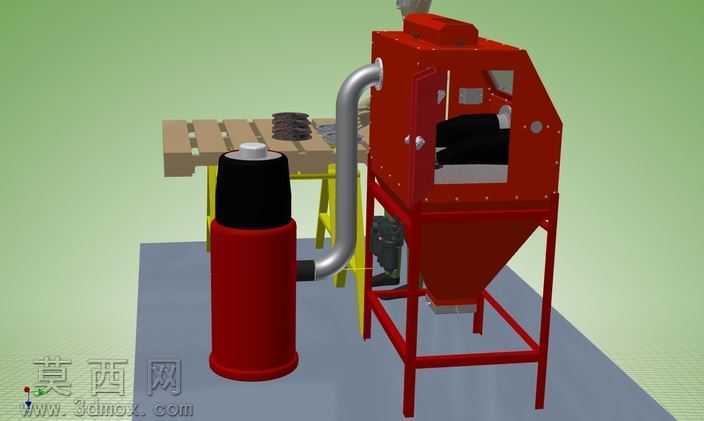

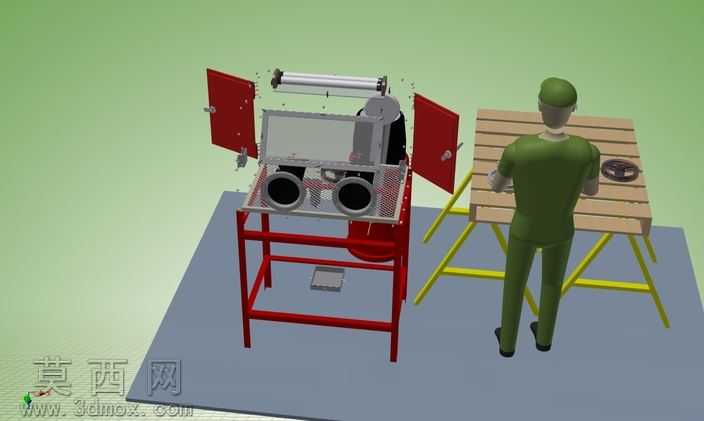

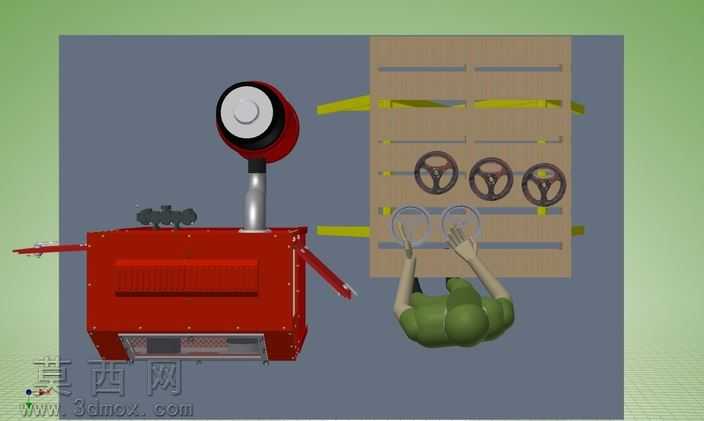

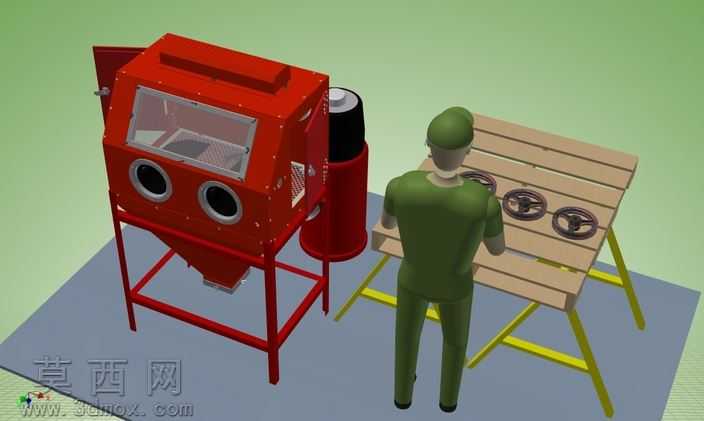

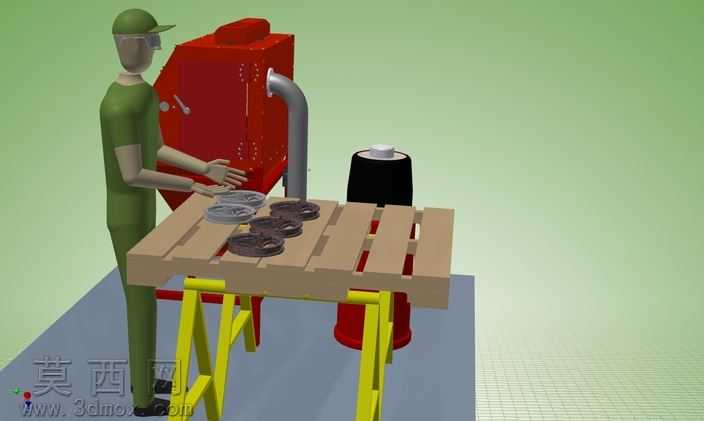

本模型为箱式手动喷砂机的三维结构设计，完整还原了小型手动喷砂作业设备的整体形态与核心功能结构，建模过程围绕实际手动喷砂设备的使用逻辑展开，对设备的主体柜体、操作视窗、操作手孔、底部集料斗、支撑机架、配套除尘罐体等核心结构做了精细化的几何还原，同时搭配了作业人员、工件放置工作台的场景元素，直观呈现设备的实际使用场景。建模阶段优先保证结构比例的准确性，柜体采用钣金折弯成型的结构逻辑搭建，还原了箱式喷砂机密封作业的核心设计特点，正面的透明观察视窗采用半透明材质模拟钢化玻璃的视觉效果，两个圆形操作手孔预留了手套安装的结构位置，契合手动喷砂作业时操作人员将手伸入柜体内部操作的使用需求。柜体下方的锥形集料斗采用倾斜面结构设计，还原了喷砂作业过程中磨料自动汇集回收的结构功能，红色方管焊接的支撑机架采用型材拼接的建模逻辑，还原了机架承托柜体、预留磨料收集空间的结构作用，旁侧配套的圆柱形罐体还原了喷砂机配套除尘或磨料存储的附属结构。材质渲染阶段，设备主体金属结构采用哑光红色工业漆材质模拟设备的实际涂装效果，观察视窗采用带轻微反光的半透明玻璃材质，操作手孔采用黑色橡胶材质模拟密封胶圈的质感，地面采用哑光灰色地胶材质，工作台采用原木纹理搭配黄色金属支架材质，人物模型采用哑光绿色工装材质，整体渲染效果贴近实际车间作业的真实视觉感受。设计过程中针对手动喷砂机的核心使用需求做了结构取舍，重点还原了柜体密封、操作空间、磨料收集、支撑稳定这几个核心功能结构，对于爆枪、软管等外接附属配件未做建模处理，预留了充足的自定义修改空间，使用者可以根据自身的实际设计需求，在现有柜体结构的基础上添加喷砂枪、供气软管、磨料循环管路、除尘管路等附属结构，也可以根据加工工件的尺寸调整柜体内部空间、操作手孔位置、视窗大小等参数，适配不同的小型工件表面喷砂处理、去毛刺、氧化层清理的作业需求。整个模型的结构逻辑清晰，各部件的装配关系符合实际设备的生产制造逻辑，既可以作为手动喷砂设备设计的参考原型，也可以用于车间作业场景的三维可视化展示，帮助设计人员快速理解箱式手动喷砂机的整体结构与作业方式，缩短同类设备的设计开发周期。
