电梯门用金属辊式铰链结构设计

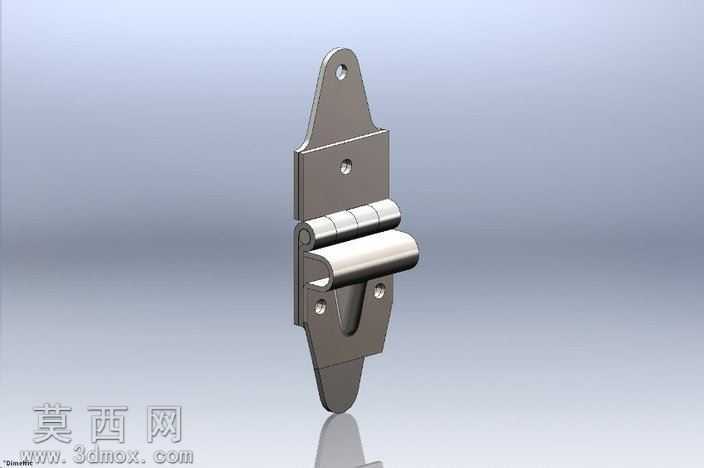

本模型为电梯门配套的辊式铰链结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循五金冲压件与机加工件的工艺规范，对每一处折弯圆角、安装孔位、铰接配合间隙都做了精准还原，确保模型可直接用于后续的结构验证与生产参考。渲染阶段采用哑光金属材质搭配环境反射效果，还原了不锈钢与冷轧钢构件的真实质感，对铰接转轴处的高光、安装板表面的细微磨砂纹理都做了材质分层处理，让渲染效果兼具工业真实感与结构展示清晰度。结构设计上，该铰链采用上下对称的安装基板搭配中部辊式铰接轴的布局，基板上预留的沉头安装孔可实现与门体、门框的 flush 式贴合安装，避免突出结构干扰门体开合；中部的辊式铰接结构采用多段卷圆合页搭配横向辊轴的设计，既保证了铰接转动的顺滑度，又通过辊轴的受力分散特性提升了铰链的承重能力，可适配电梯门、UPS车辆舱门、FEDX货运车辆舱门等频繁开合的使用场景。设计过程中重点考量了铰链的开合耐久性，对铰接处的转动配合预留了合理的公差间隙，避免长期使用出现卡滞问题；同时在基板的造型上做了流线型收边处理，既减少了尖锐边角的安全隐患，又提升了构件的整体结构强度，避免安装受力时出现基板变形。模型完整还原了该铰链的所有装配关系，各零件可独立拆分用于工程图导出、装配干涉检查，也可直接导入虚拟装配场景完成门体总成的配套验证，材质参数可根据实际生产需求调整为304不锈钢、镀锌钢板等不同常用五金材质，适配不同使用场景的防腐、强度要求。
