4mm母端香蕉插座接插件结构设计

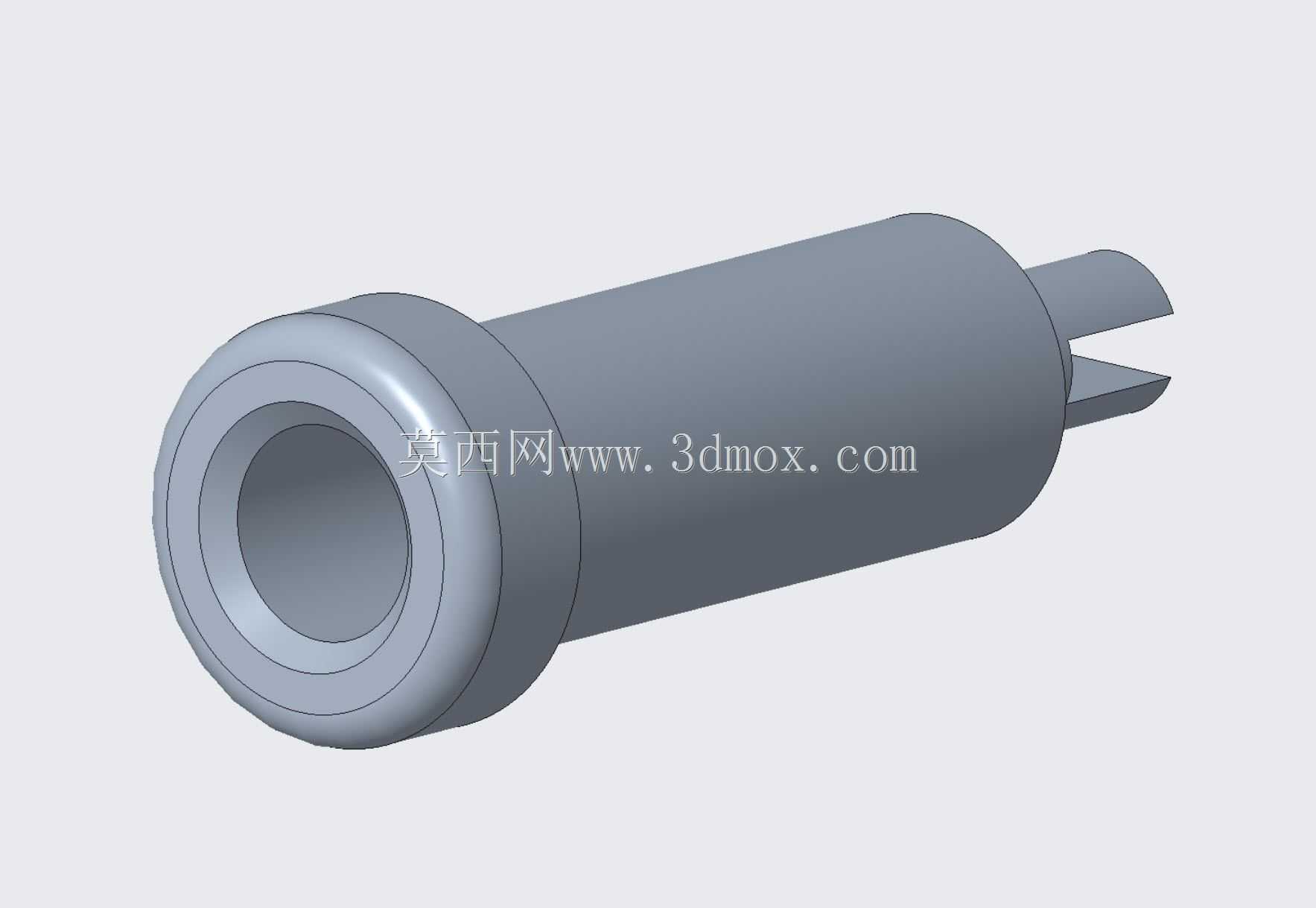

这款4mm规格的母端香蕉接插件，是低压测试回路、实验台接线系统里最常用的快接连接部件，日常在教学实验台、电源测试治具、弱电信号转接模块上随处可见，核心作用是实现测试导线与设备面板的快速插拔连接，省去拧线、压接端子的繁琐步骤，适合需要频繁改接线路的测试场景。从结构设计来看，整体采用圆柱同轴布局，前端是带导向倒角的插合入口，内壁预留了适配4mm公头香蕉插的弹性接触空间，能保证公头插入后接触电阻稳定，不会因为轻微振动出现接触不良的问题；尾部设计了分叉式压线结构，适配M6x0.75规格的外螺纹安装固定，可直接拧装在设备面板的预制开孔上，安装后外露部分的法兰边能贴合面板表面，既起到轴向定位作用，也能避免接插件整体滑入设备内部。设计时优先考虑了插拔手感与接触可靠性的平衡，插入口的圆角过渡能让公头插入时自动对中，不会出现偏插顶坏内部接触件的问题，整体外圆柱面的直径控制适配常规面板开孔尺寸，安装时不需要额外定制特殊规格的开孔刀具，用标准开孔器就能完成面板加工。尾部的压线结构可以适配不同线径的多股测试导线，压接后导线抗拉脱能力满足日常测试拖拽的使用需求，不会因为正常拉扯出现导线脱落的情况。在电气性能匹配上，这款接插件适配33V交流、70V直流以下的低压回路，完全覆盖常规教学实验、小功率电源测试、弱电信号转接的电压等级，不会出现耐压不足的击穿风险。建模时严格遵循接插件的实际装配公差，插合腔的内径尺寸预留了公头插针的公差配合余量，安装螺纹的尺寸完全对应标准公制细牙螺纹参数，法兰边的厚度与直径匹配常规面板安装的锁紧空间，不管是做设备面板的布局设计，还是做测试治具的接插件选型，都可以直接调用这个模型完成装配干涉检查，不需要反复核对实物尺寸。很多刚接触测试设备设计的工程师容易忽略接插件的尾部走线空间，这个模型完整还原了尾部压线部分的外形尺寸，在做面板内部的走线布局时，可以提前预留足够的导线弯曲空间，避免装配时出现导线被面板结构件挤压破损的问题。另外插入口的端面做了加厚处理，多次插拔后不会出现端口变形开裂的问题，能满足高频次插拔的测试场景使用需求，整体结构没有多余的复杂特征，加工时可以采用车削一次成型的工艺，生产效率高，零件一致性好。
